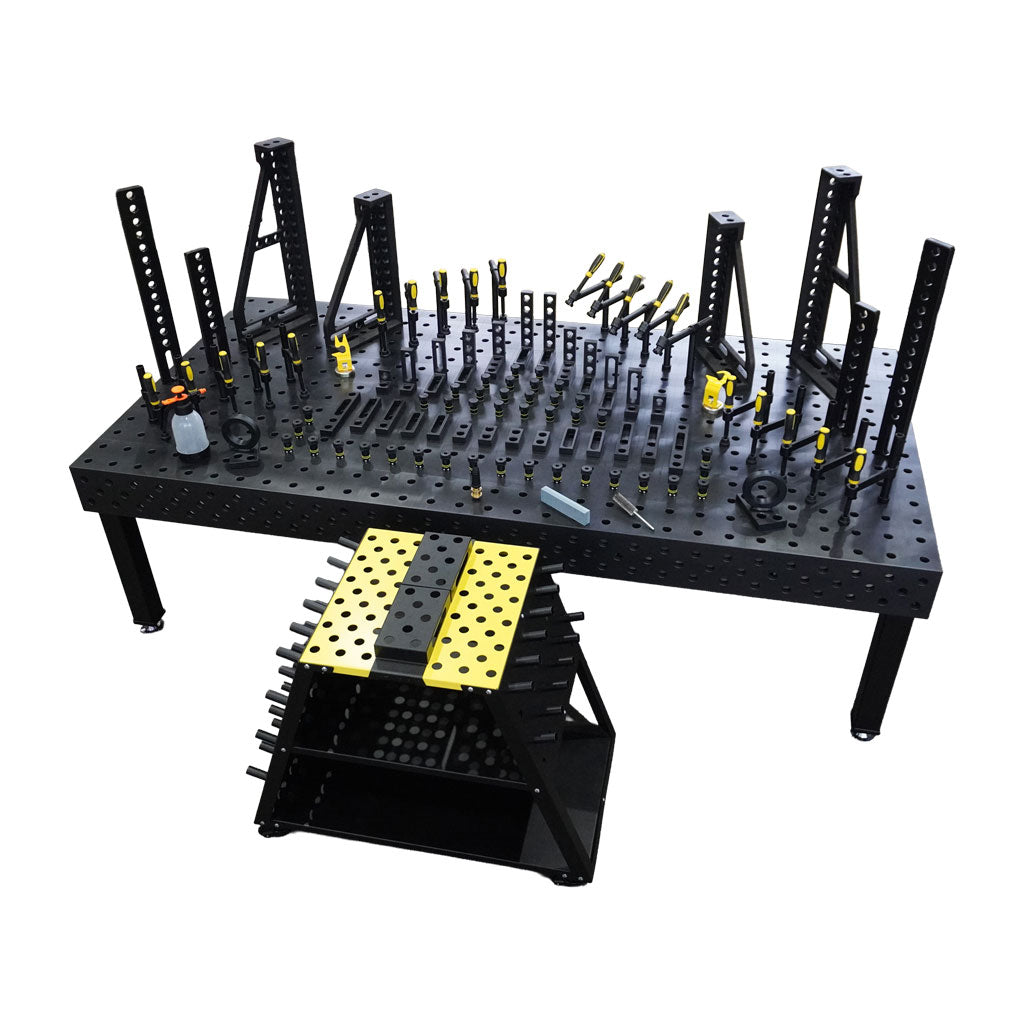

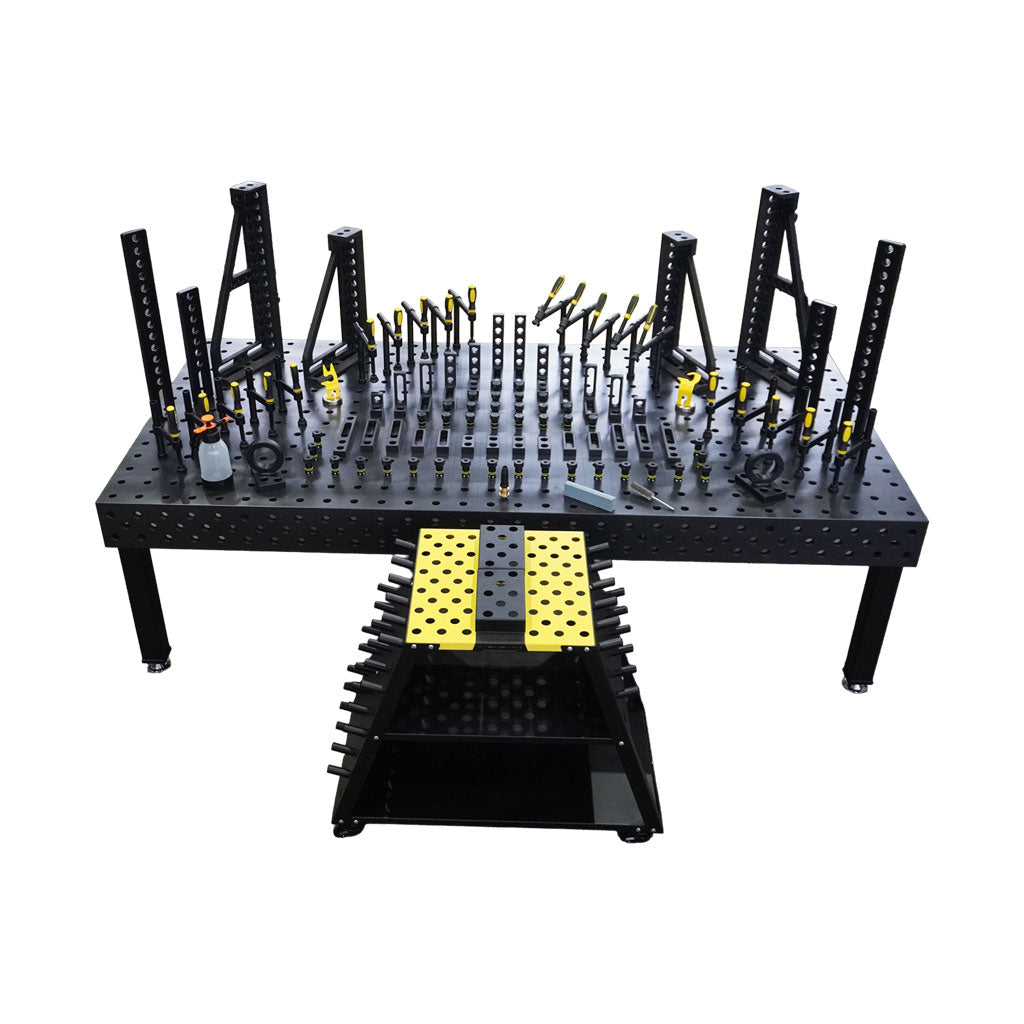

Schweißtisch 3000×1500 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 102-tlg. PROFI Spannset + Werkzeugwagen

Großer PROFI Schweißtisch mit System 28 Spanntechnik, Werkzeugwagen und vollständiger Ausstattung für effiziente Werkstattprozesse

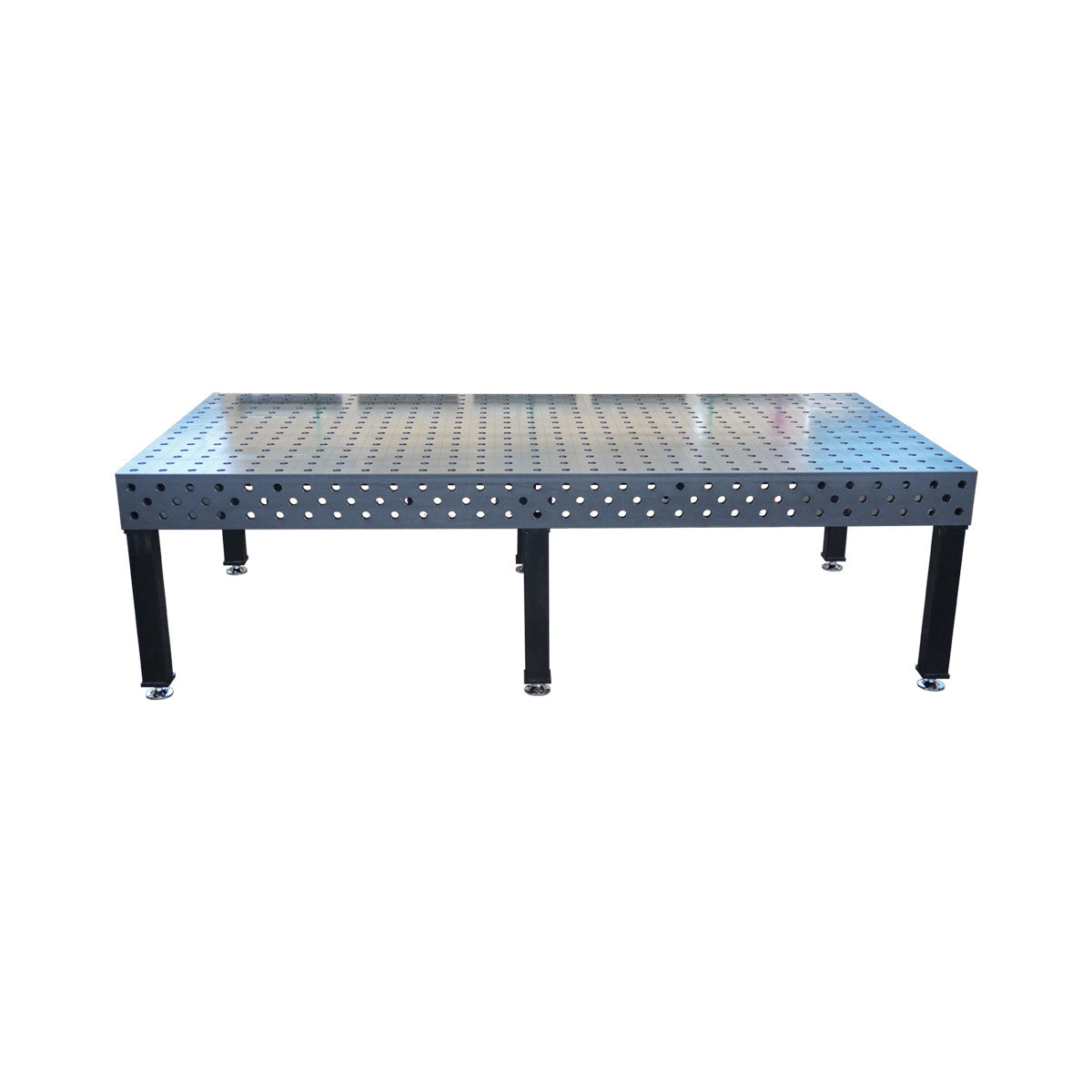

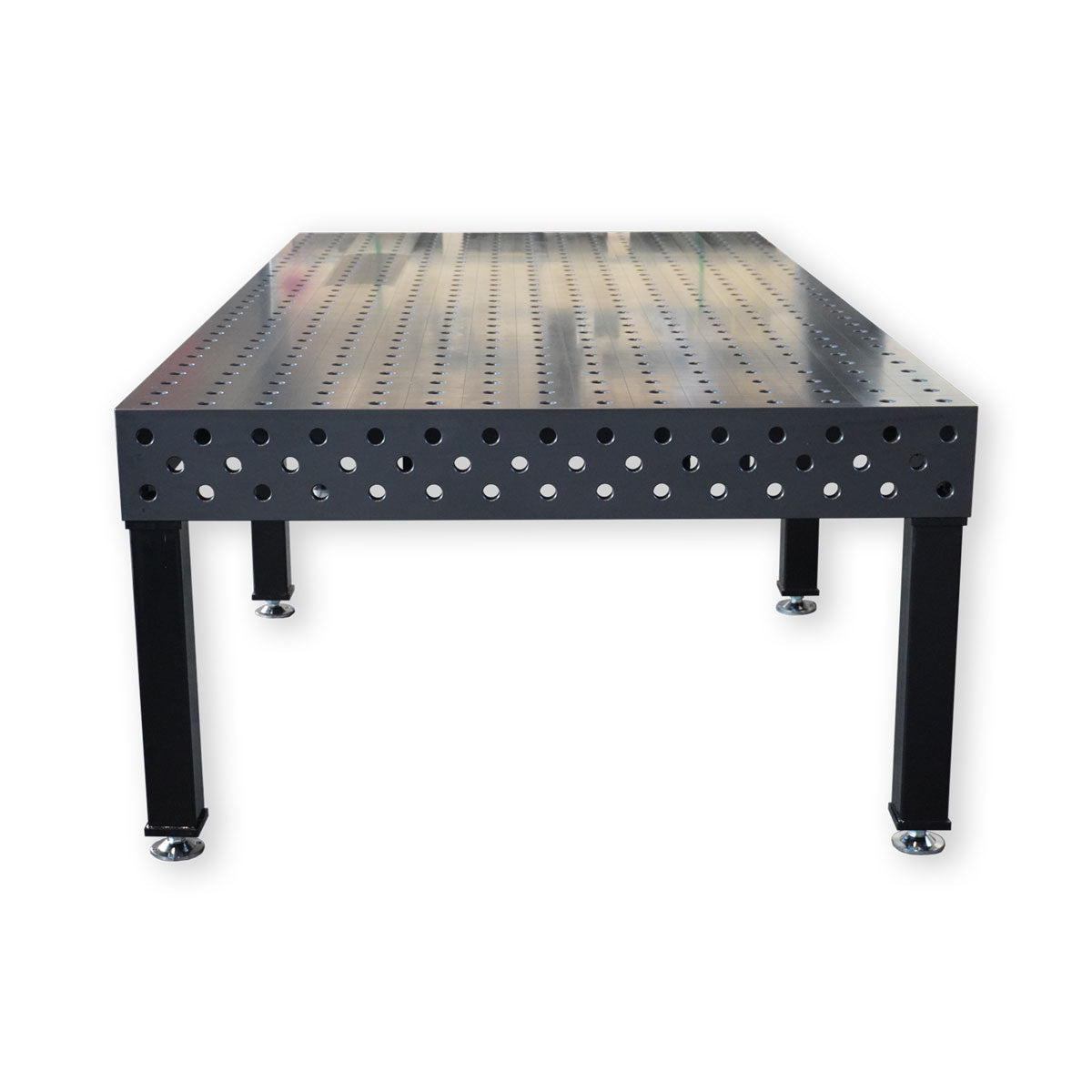

Der 3D Schweißtisch PROFI Ø28 mit den Abmessungen 3000 × 1500 × 200 mm ist für professionelle Werkstätten, Metallbau, Vorrichtungsbau und industrielle Schweißarbeiten ausgelegt. Die große Arbeitsfläche bietet viel Platz für schwere Bauteile, Rahmenkonstruktionen, modulare Vorrichtungen und wiederkehrende Serienarbeiten.

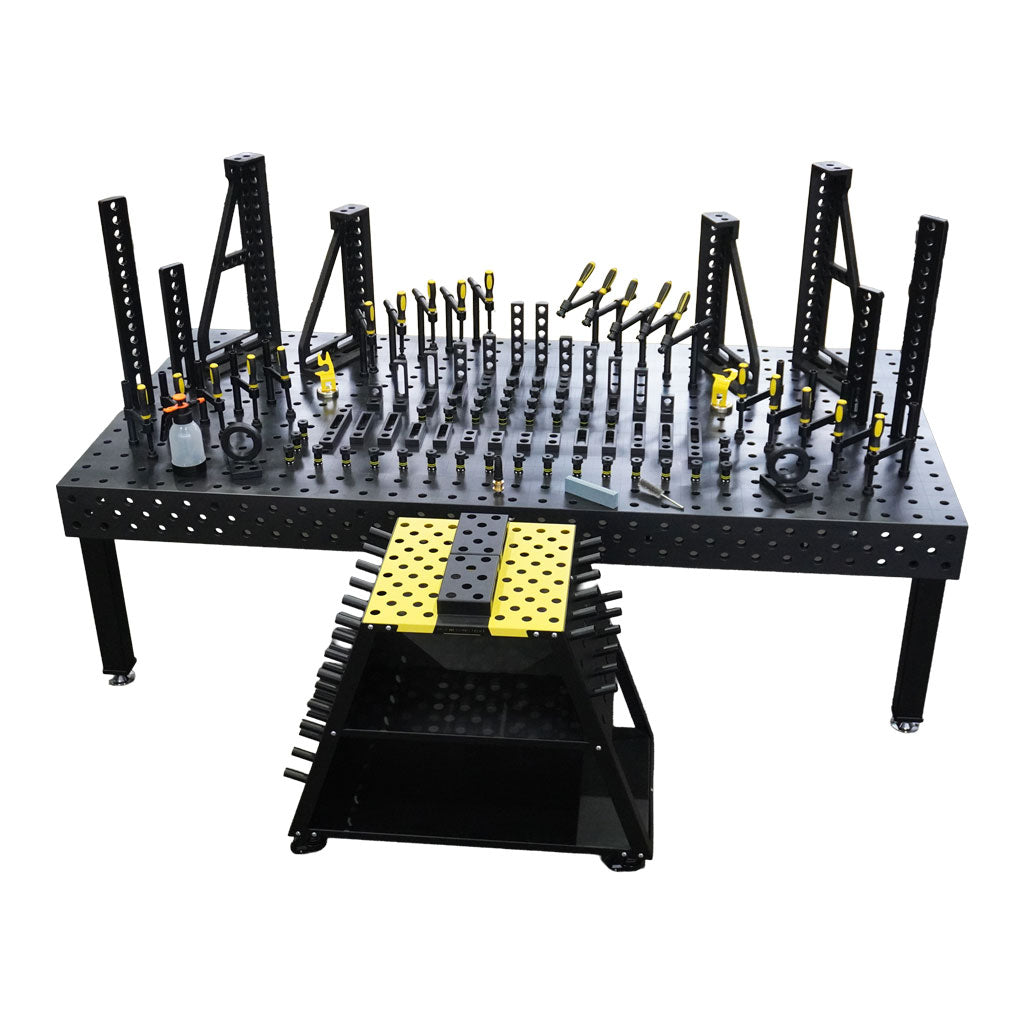

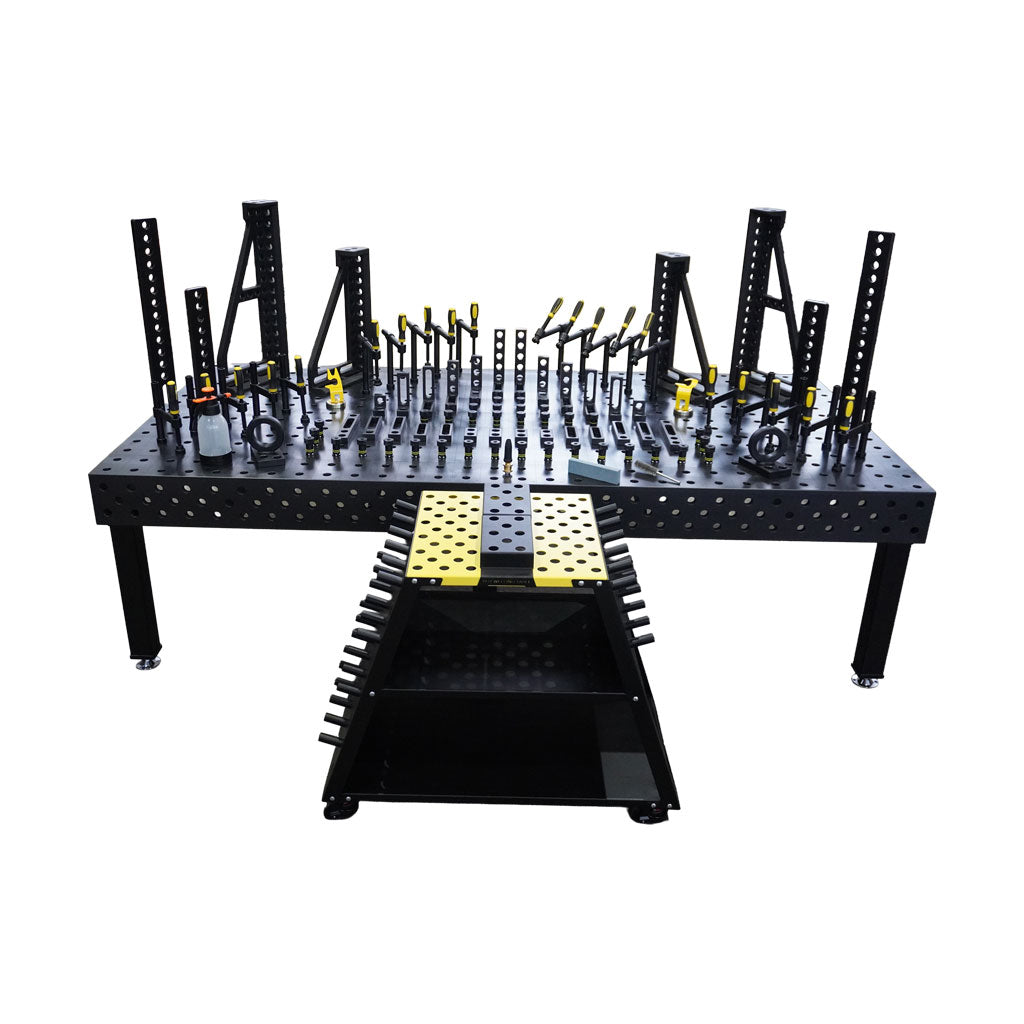

Dieses Komplettsystem kombiniert einen großformatigen Schweißtisch System 28 mit einem umfangreichen 102-tlg. PROFI Spannset D28×50 mm und einem Werkzeugwagen System D28. Dadurch entsteht eine strukturierte Arbeitslösung für präzises Spannen, Ausrichten, Heften, Montieren und Schweißen im D28-System.

Durch die Kombination aus 25 mm starker Tischplatte, CNC-bearbeiteter Arbeitsfläche, plasmanitrierter Oberfläche, professioneller Spanntechnik und geordneter Werkzeugorganisation eignet sich dieses System besonders für Anwender, die reproduzierbare Ergebnisse, kurze Rüstzeiten und einen klar strukturierten Arbeitsplatz benötigen.

System 28 Spanntechnik für wiederholgenaue Arbeitsabläufe

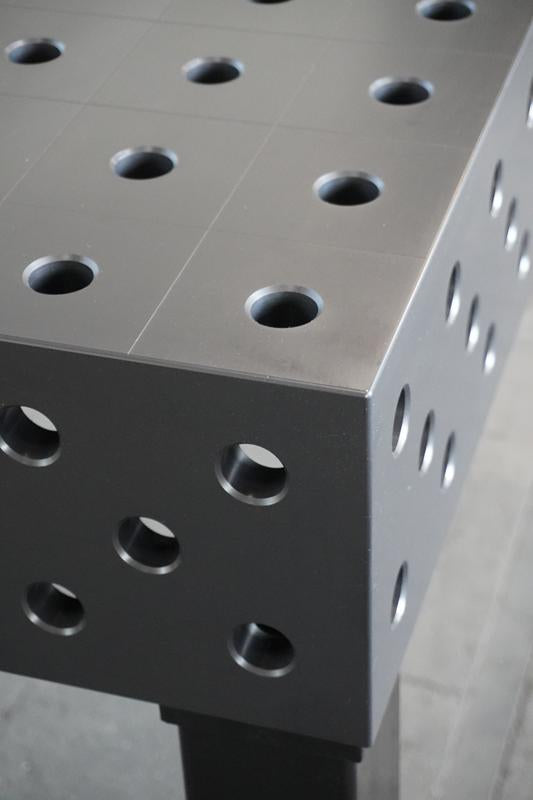

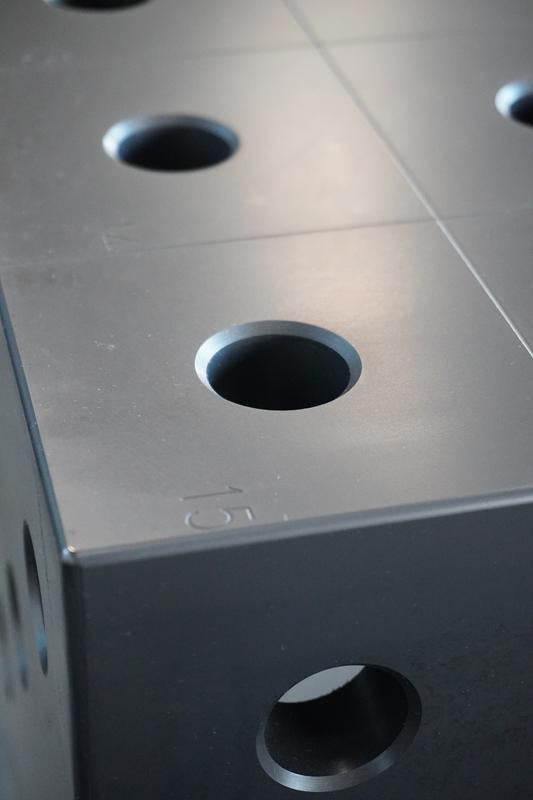

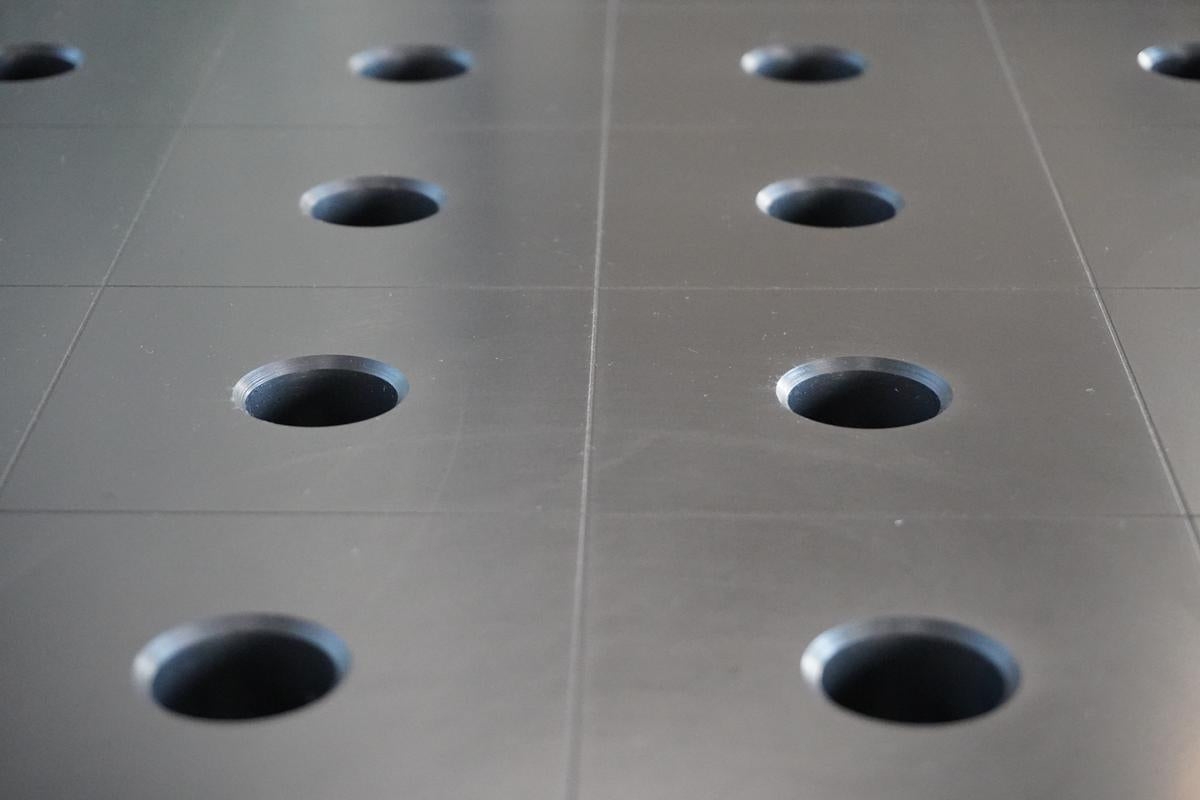

Das Ø28 Lochsystem mit 100 × 100 mm Lochraster ermöglicht das präzise Positionieren und Fixieren von Werkstücken. Besonders bei Serienarbeiten, Rahmenbau und Vorrichtungen reduziert ein strukturiertes Spannsystem unnötige Umspannvorgänge und verbessert die Wiederholgenauigkeit.

Das enthaltene 102-tlg. PROFI Spannset bietet eine sehr umfangreiche Ausstattung für professionelle Spann- und Positionierarbeiten. Es umfasst Zwingen, Bolzen, Anschläge, Spannwinkel, Brennerhalter, Hebeösen, Masseanschluss sowie Pflege- und Reinigungszubehör.

Der zusätzliche Werkzeugwagen System D28 sorgt dafür, dass die Spanntechnik geordnet, griffbereit und werkstatttauglich gelagert werden kann. Das verbessert den Workflow besonders bei wiederkehrenden Arbeiten und häufigem Wechsel zwischen unterschiedlichen Vorrichtungen.

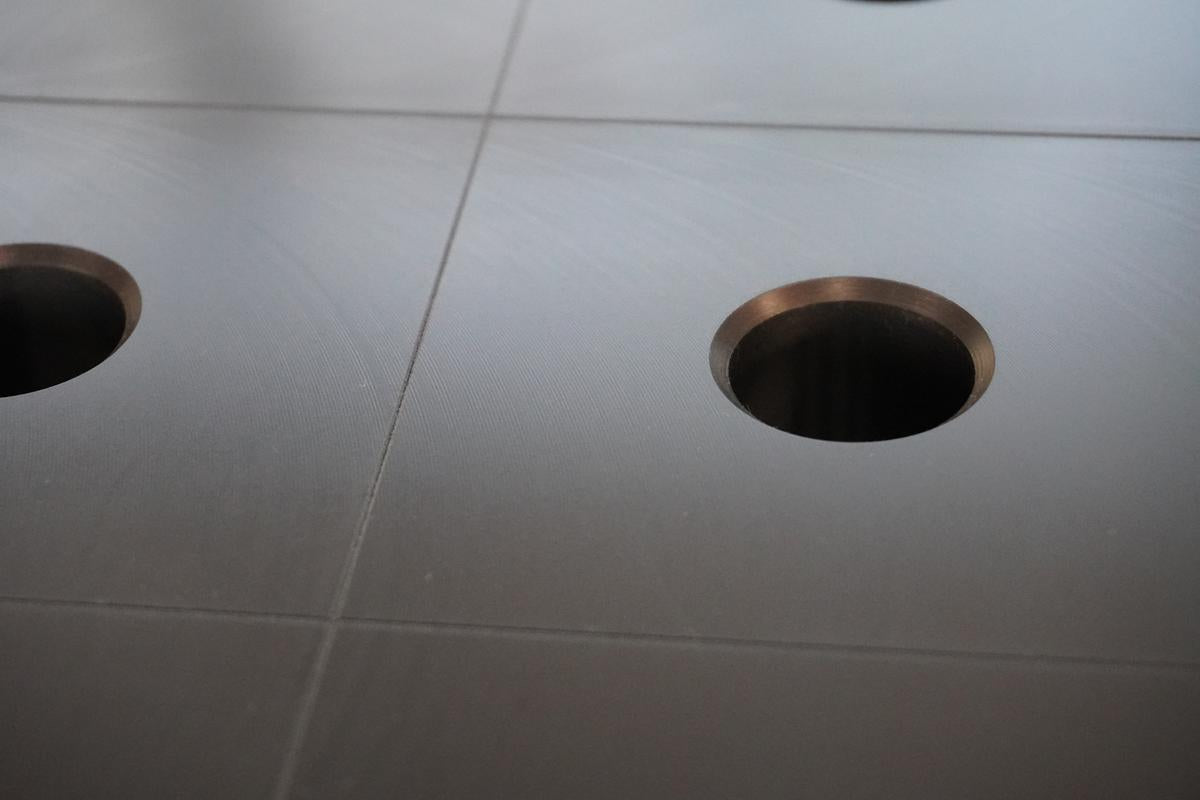

Plasmanitrierte Oberfläche für hohe Belastbarkeit

Die plasmanitrierte Oberfläche wurde für intensive Werkstatt- und Industrieanwendungen entwickelt. Durch das thermochemische Verfahren entsteht eine widerstandsfähige Oberflächenstruktur mit erhöhter Härte und sehr guter Verschleißfestigkeit.

• Sehr hohe Oberflächenhärte
• Hohe Verschleißfestigkeit im Dauereinsatz
• Verbesserter Korrosionsschutz
• Widerstandsfähig gegen mechanische Belastung
• Dauerhafte Formstabilität
• Ideal für Serienfertigung und wiederholgenaue Arbeiten
• Geeignet für schwere Bauteile und intensive Nutzung

Massive Konstruktion für schwere Werkstücke

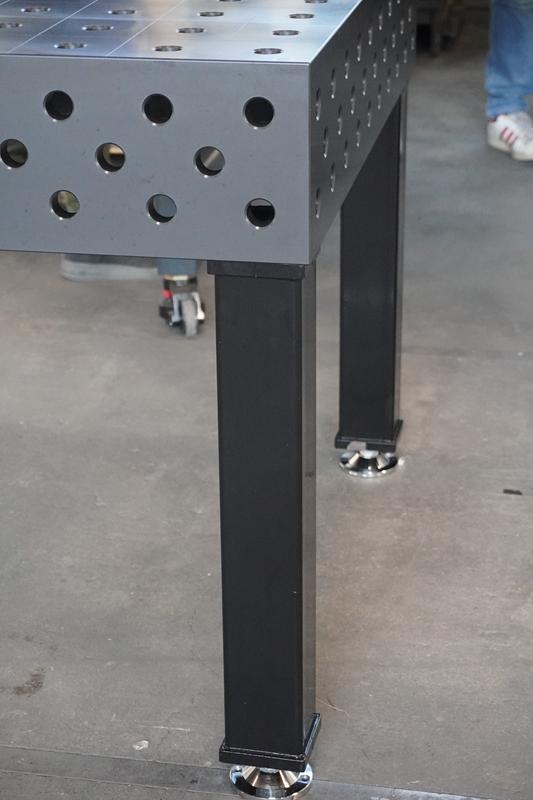

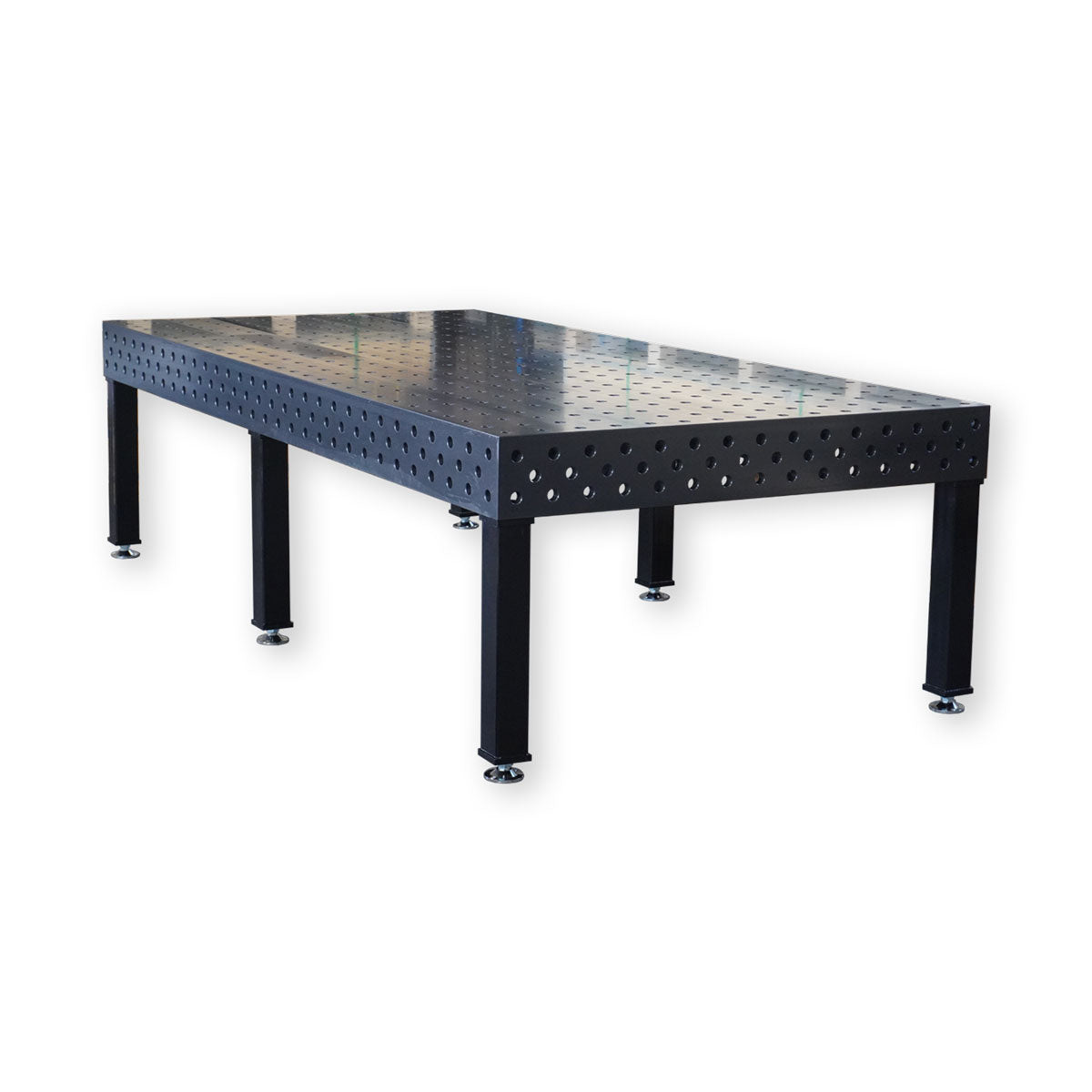

Die 25 mm starke Tischplatte sorgt für hohe Stabilität und eine belastbare Arbeitsfläche bei schweren Bauteilen und großformatigen Konstruktionen. Die Ausführung mit 6 Tischbeinen unterstützt eine gleichmäßige Lastverteilung über die gesamte Tischfläche.

Der PROFI D28 ist damit eine starke Lösung für professionelle Schweißbetriebe, Metallbau, Vorrichtungsbau und Fertigungsbereiche, in denen Präzision, Belastbarkeit und Wiederholgenauigkeit dauerhaft gefordert werden.

Vorteile des PROFI D28 Schweißtisches mit 102-tlg. Spannset und Werkzeugwagen

• Großformatige Arbeitsfläche für schwere Konstruktionen
• Professionelles System 28 Spannsystem
• 102-tlg. PROFI Spannset inklusive
• Werkzeugwagen System D28 inklusive
• 25 mm starke Tischplatte
• Plasmanitrierte Oberfläche für hohe Belastbarkeit
• Ideal für Serienfertigung und wiederkehrende Arbeiten
• Präzise CNC-bearbeitete Arbeitsfläche
• Kompatibel mit gängigen D28 Spannmitteln
• 6 Tischbeine für hohe Stabilität
• Strukturierte Werkzeugorganisation für effiziente Abläufe

Technische Daten – Schweißtisch

• Artikel-Nr.: 4029719
• EAN: 4262442719834
• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 3000 × 1500 × 200 mm
• Materialstärke Platte: 25 mm
• Material: S355 J2+N, plasmanitriert
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm
• Tischbeine: 6 Stück inklusive
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Gewicht ohne Beine: ca. 1350 kg
• Gewicht mit 6 Beinen: ca. 1410 kg
• Lieferzeit: ca. 5–7 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

102-tlg. PROFI Spannset D28×50 mm

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert und damit besonders widerstandsfähig gegen Verschleiß und mechanische Belastung.

Artikel	Artikel-Nr.	Menge
Rohrschraubzwinge D28 – 300×300 mm	4028396	5
Rohrschraubzwinge D28 – 45°	4028398	5
Rohrschraubzwinge D28 – 300×200 mm	4028400	5
Rohrschraubzwinge D28 – 300×150 mm	4028399	5
Kugelsperrbolzen D28×50 mm	4027663	20
Absteckbolzen D28	4028876	20
Universal-Anschlag D28 – 100×50×25 mm	4028469	4
Universal-Anschlag D28 – 150×50×25 mm	4028024	4
Universal-Anschlag D28 – 225×50×25 mm	4027657	4
Universal-Anschlag D28 – 300×50×25 mm	4027659	2
Universal-Anschlag D28 – 500×100×25 mm	4028895	2
Universal-Anschlag D28 – 800×100×25 mm	4028896	2
Anschlag-Spannwinkel D28 – 75×50×75×25 mm	4028657	2
Anschlag-Spannwinkel D28 – 175×50×75×25 mm	4028658	2
Anschlag-Spannwinkel D28 – 175×50×175×25 mm	4028652	2
Anschlag-Spannwinkel D28 – 175×50×175×25 mm	4028653	2
Anschlag-Spannwinkel D28 – 175×50×175×25 mm	4028649	2
Anschlag-Spannwinkel D28 – 275×50×175×25 mm	4028654	2
Set Anschlag-Spannwinkel D28 600	—	—
└ links	4028848	1
└ rechts	4028848	1
Set Anschlag-Spannwinkel D28 800	—	—
└ links	4028849	1
└ rechts	4028849	1
WIG-Brennerhalter mit Magnetfuß	4026087	1
MIG/MAG-Brennerhalter mit Magnetfuß	4026088	1
Hebeöse D28	4029559	2
Masseanschluss	4029720	1
Pflege & Reinigung-Set	—	—
└ Sprühflasche 1,2 l	4029679	1
└ Bürste Ø30 mm	4029679	1
└ Kombi-Abziehstein 200×50×25 mm	4029679	1

Artikel-Nr. Spannset: 4029713
EAN Spannset: 4262442719773
Gesamtgewicht Werkzeuge ohne Werkzeugwagen: ca. 234,74 kg

Werkzeugwagen System D28

• Artikel-Nr.: 4027940
• Gewicht: ca. 51,5 kg
• Mehrseitig zugänglich
• Werkstatttaugliche Konstruktion
• Strukturierte Werkzeugorganisation
• Ideal für professionelle Spanntechnik

Gesamtgewicht Komplettsystem

• Schweißtisch inkl. 6 Beine: ca. 1410 kg
• 102-tlg. PROFI Spannset: ca. 234,74 kg
• Werkzeugwagen D28: ca. 51,5 kg
• Gesamtgewicht: ca. 1697 kg

Lieferumfang

• 1 × 3D Schweißtisch PROFI Ø28 plasmanitriert
• 6 × Tischbeine inkl. Stellfüße
• 1 × 102-tlg. PROFI Spannset D28×50 mm
• 1 × Werkzeugwagen System D28

Passend dazu: System 28 Zubehör und Erweiterungen

Das enthaltene PROFI Spannset kann durch weiteres D28 Zubehör ergänzt werden. Besonders bei Serienarbeiten, Vorrichtungsbau und großen Schweißkonstruktionen lohnt sich eine Erweiterung mit zusätzlichen Spannwinkeln, Anschlägen, U-Profilen, Tischerweiterungen oder weiteren Positioniersystemen.

• D28 Spannwinkel
• D28 Anschläge
• System 28 Zubehör
• Tischerweiterungen für Schweißtische
• Zusätzliche Spann- und Positioniersysteme

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster des Schweißtisches.

Typische Einsatzbereiche

• Schweiß- und Vorrichtungsbau
• Metallbau und Stahlbau
• Serien- und Kleinserienfertigung
• Präzise Spann- und Positionierarbeiten
• Industrielle Produktionsumgebungen
• Großformatige Rahmen und Konstruktionen

Warum dieser Schweißtisch?

Der PROFI D28 mit 102-tlg. Spannset und Werkzeugwagen ist eine besonders umfangreiche Systemlösung für Anwender, die eine große Arbeitsfläche, professionelle D28 Spanntechnik und eine strukturierte Werkzeugorganisation benötigen.

Durch die plasmanitrierte Oberfläche, die massive Tischplatte, das umfangreiche Spannset und den Werkzeugwagen ist das Komplettsystem auf präzise Serienarbeiten, schwere Konstruktionen und effiziente Werkstattabläufe ausgelegt.

FAQ – Häufig gestellte Fragen

Ist der Tisch mit Standard-D28-Zubehör kompatibel?
Ja, der Tisch ist für Ø28 mm Lochsysteme mit 100 × 100 mm Raster ausgelegt und kompatibel mit gängigen D28-Spannmitteln.

Warum plasmanitriert statt blank?
Die plasmanitrierte Oberfläche ist härter, verschleißfester und bietet verbesserten Korrosionsschutz – ideal bei intensiver Nutzung.

Ist das 102-tlg. Spannset komplett einsatzbereit?
Ja, Zwingen, Bolzen, Anschläge, Spannwinkel, Brennerhalter sowie Pflege- und Reinigungszubehör sind enthalten.

Wird der Tisch mit Beinen geliefert?
Ja, in dieser Ausführung sind 6 Tischbeine enthalten.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und besonders widerstandsfähig gegen Verschleiß.

Welche Vorteile bietet der Werkzeugwagen?
Der Werkzeugwagen ermöglicht eine strukturierte Organisation der Spanntechnik und verbessert den schnellen Zugriff auf Werkzeuge und Zubehör im täglichen Einsatz.

Für welche Anwendungen ist diese Kombination besonders geeignet?
Diese Kombination eignet sich besonders für Serienfertigung, Vorrichtungsbau, schwere Rahmenkonstruktionen, Metallbau und industrielle Schweißarbeiten.
