Kategorie: Zwingen D16

Zwingen D16 für Schweißtische und Spannaufbauten im System 16

Diese Kollektion umfasst Zwingen, Schnellspanner und ergänzende Spannrohre für Schweiß-, Montage- und Vorrichtungsarbeiten im System 16. Zur Auswahl stehen Rohrschraubzwingen in unterschiedlichen Spannrichtungen, Ganzstahl-Schraubzwingen, F-Zwingen-Sets sowie mehrere Schnellspanner-Ausführungen.

Die geeignete Spannlösung richtet sich nach Werkstückgeometrie, gewünschter Spannrichtung, verfügbarem Arbeitsraum und geplantem Arbeitsablauf. Vergleichen Sie daher nicht nur den Produkttyp, sondern auch Spannbereich, Bauform, Befestigung und Ausrichtung.

Rohrschraubzwingen D16 nach Spannrichtung auswählen

Rohrschraubzwingen D16 nutzen ein dafür vorgesehenes Spannrohr, das durch eine geeignete Systembohrung geführt wird. Dadurch kann der Spannpunkt abhängig von Tisch, Werkstück und Aufbau positioniert werden.

Die Kollektion enthält unterschiedliche Spannrichtungen:

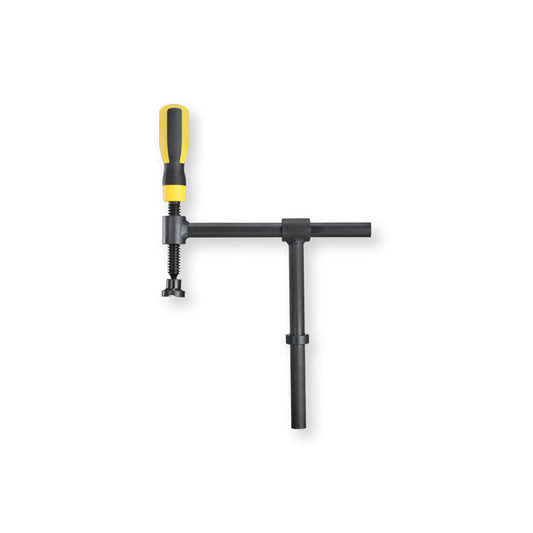

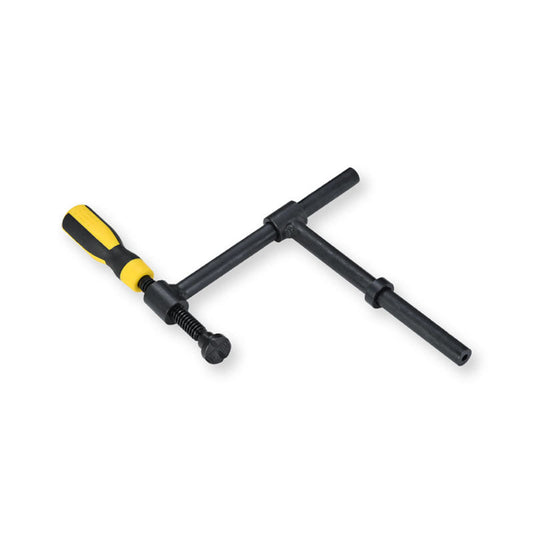

• Rohrschraubzwinge D16 – für klassische Spannaufgaben innerhalb eines System-16-Aufbaus

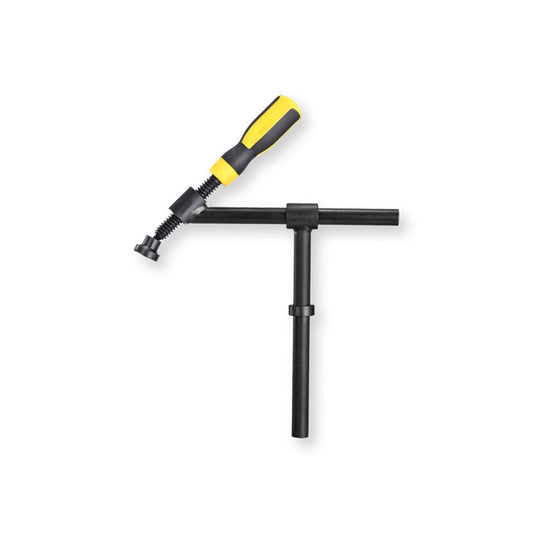

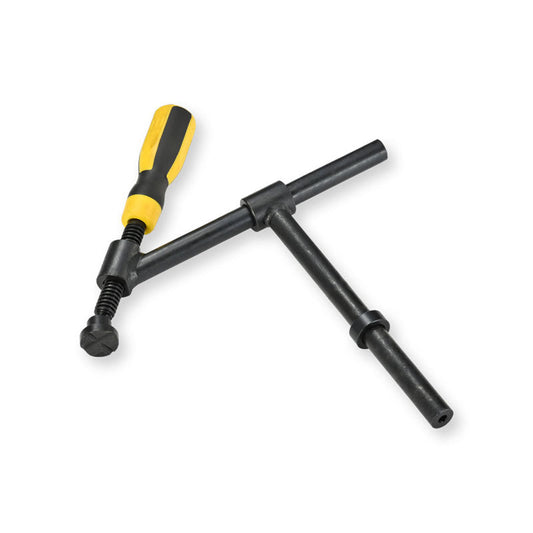

• Rohrschraubzwinge 45° D16 – mit abgewinkelter Ausrichtung für entsprechend aufgebaute Spannaufgaben
• Rohrschraubzwinge 90° D16 – für seitlich oder rechtwinklig ausgerichtete Spannpunkte

Die Bezeichnungen 45° und 90° beschreiben die jeweilige Bau- beziehungsweise Spannrichtung. Sie bedeuten nicht, dass die Zwinge ohne weitere Prüfung für jede Winkelverbindung geeignet ist.

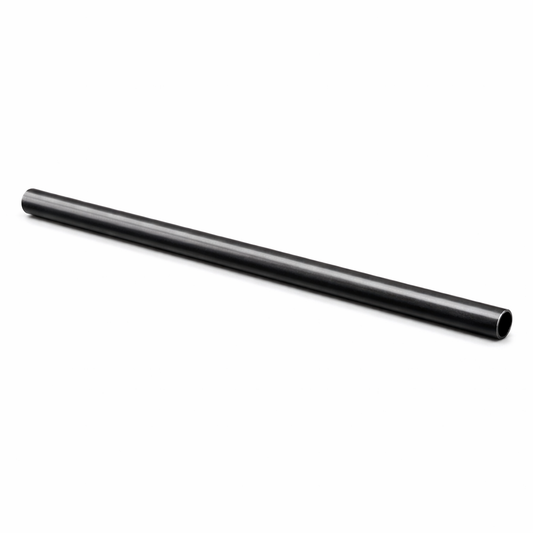

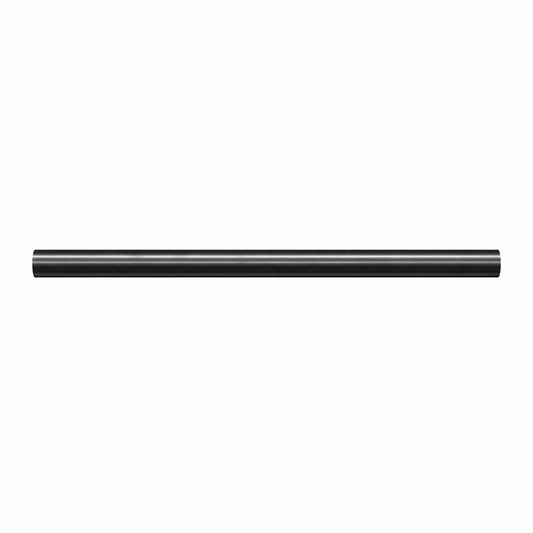

Spannrohre D16 für Rohrschraubzwingen

Spannrohre bilden einen Bestandteil geeigneter Rohrschraubzwingen und stehen in dieser Kollektion in unterschiedlichen Längen zur Auswahl. Ein längeres Spannrohr kann einen größeren nutzbaren Arbeitsbereich ermöglichen, benötigt jedoch entsprechend mehr freien Raum am Arbeitsplatz.

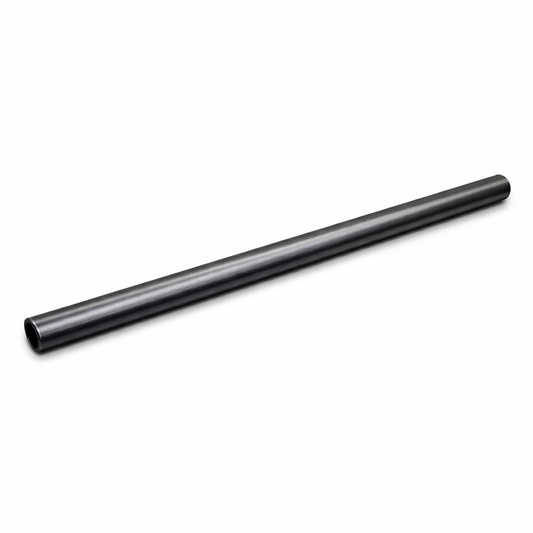

Die Kollektion enthält Spannrohre D16 mit 400 und 500 mm Länge. Vor der Auswahl sollten Rohrdurchmesser, Anschluss, Zwingenausführung und benötigte Reichweite miteinander abgeglichen werden.

F-Zwingen und Ganzstahl-Schraubzwingen

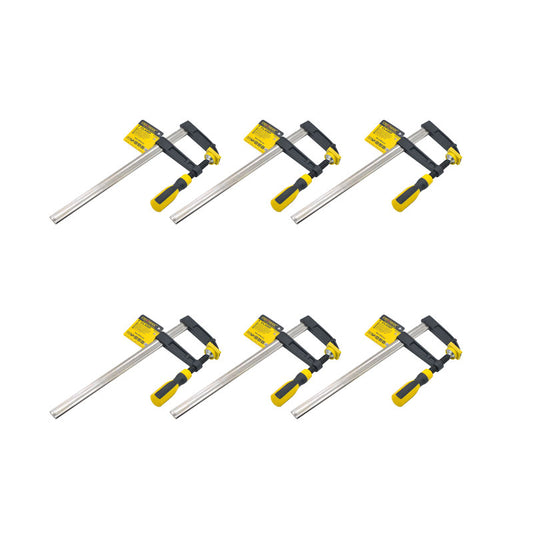

F-Zwingen und Klemmzwingen können unabhängig von einer direkten Befestigung in der Systembohrung für klassische Spannaufgaben verwendet werden. Mehrteilige Sets eignen sich, wenn mehrere Spannpunkte gleichzeitig benötigt werden.

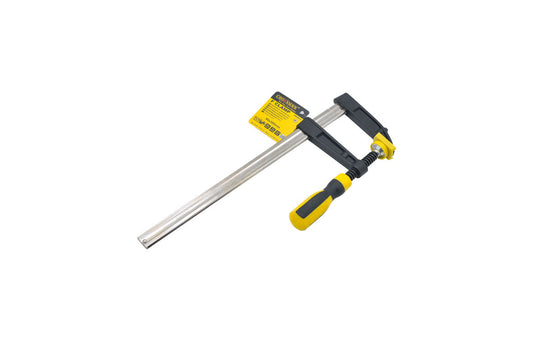

Die Ganzstahl-Schlosser-Schraubzwinge besitzt eine klassische F-Form und wird als separate Spannlösung angeboten. Spannweite, Ausladung und Werkstückgeometrie sollten zur jeweiligen Aufgabe passen.

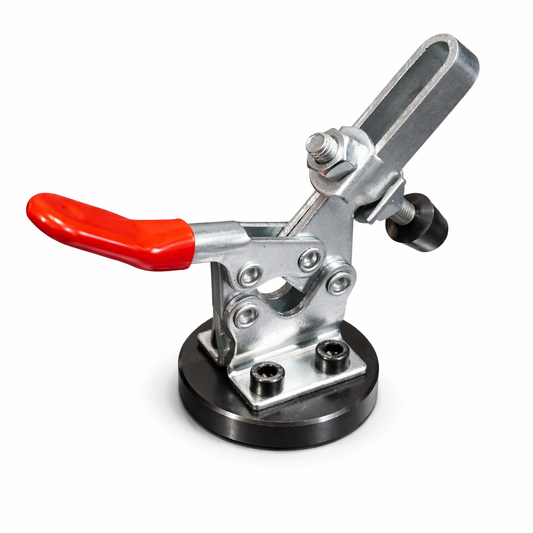

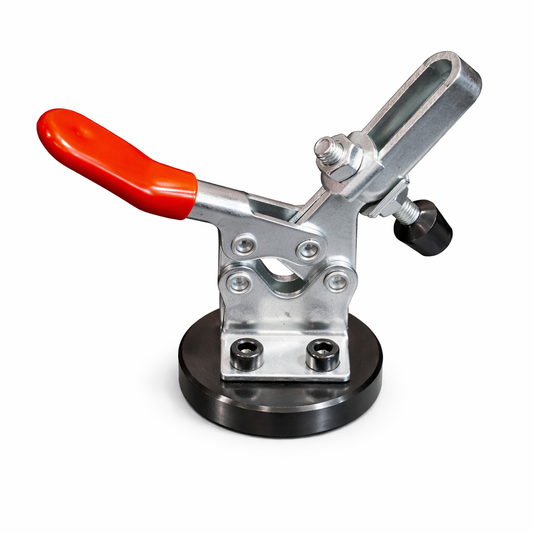

Schnellspanner D16 für wiederkehrende Vorrichtungen

Schnellspanner werden über einen Hebel geöffnet und geschlossen. Sie können bei wiederkehrenden Arbeitsabläufen eingesetzt werden, wenn Werkstücke innerhalb eines definierten Aufbaus regelmäßig gespannt und wieder gelöst werden.

Zur Auswahl stehen mehrere 90°- und 180°-Ausführungen. Die Winkelangabe beschreibt die jeweilige Hebel- oder Spannbewegung beziehungsweise die Bauform des Modells. Montagebasis, Bewegungsrichtung und verfügbarer Bauraum müssen zur Vorrichtung passen.

Welche Zwinge passt zu welcher Aufgabe?

• Rohrschraubzwinge: für variable Spannpunkte innerhalb geeigneter D16-Arbeitsflächen
• 45°- oder 90°-Rohrschraubzwinge: für abgewinkelte Spannrichtungen und besondere Einbausituationen
• F-Zwinge oder Ganzstahlzwinge: für klassische Spannaufgaben an Werkstücken und Baugruppen
• Schnellspanner: für häufig wiederholte Spann- und Lösevorgänge in vorbereiteten Vorrichtungen
• Spannrohr: als ergänzende Komponente für eine dafür vorgesehene Rohrschraubzwinge

Bei jeder Auswahl sind Spannbereich, Spannrichtung, Befestigungsart, Werkstückoberfläche und benötigter Freiraum zu berücksichtigen.

Zwingen mit weiterem D16 Zubehör kombinieren

Für einen vollständigen Spannaufbau können zusätzlich Bolzen, Anschläge, Winkel oder weitere Systemelemente erforderlich sein. Passende Produktgruppen finden Sie bei den Bolzen D16, Anschlägen D16 und Winkeln D16.

Das vollständige Zubehörsortiment finden Sie bei den Werkzeugen D16. Vorkonfigurierte Werkzeugpakete sind bei den Sets D16 zusammengefasst.

Häufige Fragen zu Zwingen D16

Welche Zwingen enthält diese Kollektion?

Die Kollektion umfasst Rohrschraubzwingen, F-Zwingen, eine Ganzstahl-Schlosser-Schraubzwinge, mehrere Schnellspanner und ergänzende Spannrohre für D16-Aufbauten.

Was ist der Unterschied zwischen einer Rohrschraubzwinge und einer F-Zwinge?

Eine Rohrschraubzwinge verwendet ein dafür vorgesehenes Spannrohr und kann innerhalb geeigneter D16-Systembohrungen positioniert werden. Eine F-Zwinge besitzt eine klassische Führungsschiene und wird unabhängig von einer Systembohrung angesetzt.

Was bedeuten 45° und 90° bei einer Rohrschraubzwinge?

Die Winkelangaben kennzeichnen die Bau- oder Spannrichtung der jeweiligen Ausführung. Welche Variante geeignet ist, hängt vom Werkstück, vom Spannpunkt und vom verfügbaren Arbeitsraum ab.

Wofür werden Schnellspanner eingesetzt?

Schnellspanner eignen sich für vorbereitete Vorrichtungen und wiederkehrende Spannvorgänge, bei denen der Mechanismus häufig geöffnet und geschlossen wird.

Ist das Spannrohr bereits bei jeder Rohrschraubzwinge enthalten?

Der Lieferumfang ist nicht bei allen Angeboten gleich. Spannrohre werden in dieser Kollektion auch als eigenständige Produkte angeboten. Maßgeblich ist daher die konkrete Zusammenstellung des gewählten Artikels.

Sind alle Zwingen mit jedem D16 Schweißtisch kombinierbar?

Nicht automatisch. Neben dem 16-mm-Lochsystem müssen Bauform, Spannrohr, Befestigung, Spannrichtung, Materialstärken und verfügbarer Arbeitsraum berücksichtigt werden.

Wo werden die Produkte dieser Kollektion hergestellt?

Die Zwingen, Schnellspanner und ergänzenden Spannkomponenten dieser Kollektion werden bei ausgewählten internationalen Fertigungspartnern hergestellt.
