Kategorie: Bolzen D28

Kugelsperrbolzen, Absteckbolzen und Verbindungsbolzen D28

Diese Kollektion umfasst Bolzen für Schweißtische, Lochplatten und Vorrichtungen mit 28-mm-Lochsystem. Zur Auswahl stehen unterschiedliche Bauformen für das Positionieren, Fixieren oder Verbinden dafür geeigneter D28-Komponenten.

Vergleichen Sie Bolzentyp, Länge, Spannbereich und vorgesehene Funktion. Ein Kugelsperrbolzen, Absteckbolzen, Schnellspannbolzen oder Verbindungsbolzen erfüllt jeweils eine andere Aufgabe und ist nicht automatisch durch jede andere Ausführung ersetzbar.

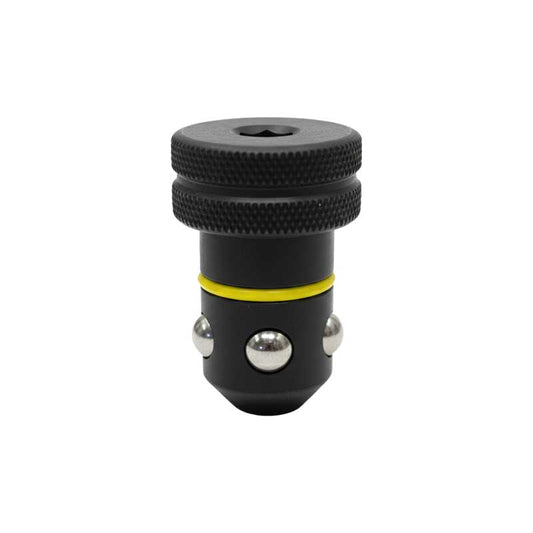

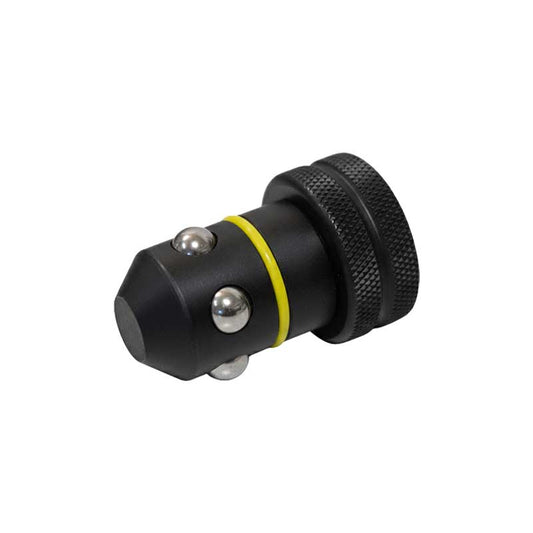

Kugelsperrbolzen D28 für werkzeugloses Fixieren

Kugelsperrbolzen werden in ein dafür geeignetes 28-mm-Lochsystem eingesetzt und durch ihren jeweiligen Verriegelungsmechanismus gesichert. Sie können zur Verbindung oder Positionierung kompatibler Vorrichtungs-, Anschlag- und Spannelemente verwendet werden.

Innerhalb der Kollektion stehen unterschiedliche Längen und Bauformen zur Auswahl. Der passende Bolzen richtet sich insbesondere nach:

• Materialstärke der zu verbindenden Komponenten
• Gesamtdicke des Spann- oder Verbindungspakets
• erforderlicher Einsteck- und Klemmlänge
• Bauform des verwendeten Zubehörs
• vorgesehenem Verriegelungsmechanismus

Die Bezeichnung D28 bestätigt den Lochdurchmesser, nicht automatisch die Eignung für jede Materialkombination.

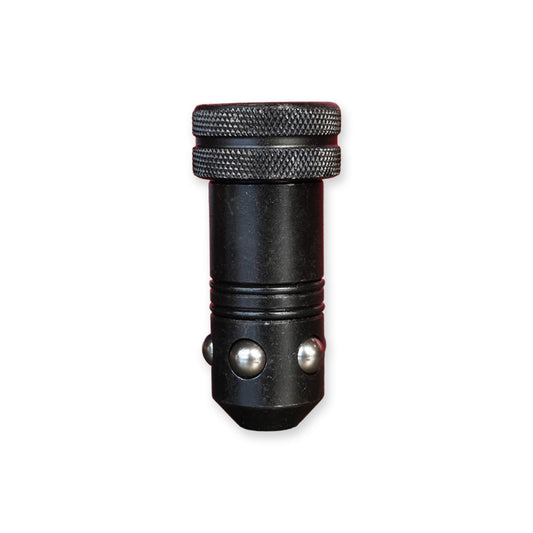

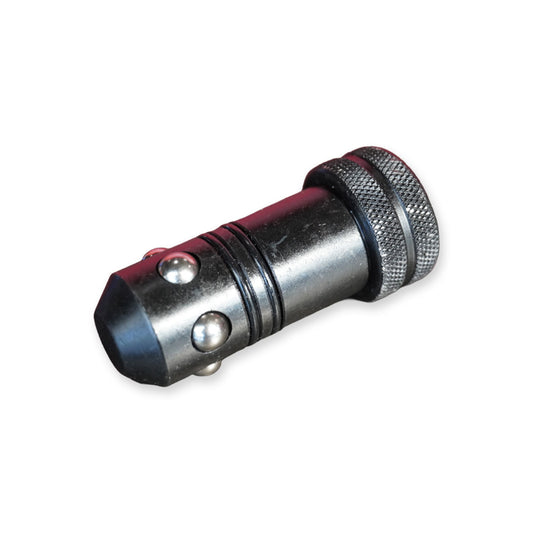

Kugelsperrbolzen in 50 und 75 mm Länge

Ein Kugelsperrbolzen dieser Kollektion wird in den Varianten 28 × 50 mm und 28 × 75 mm angeboten. Die Längen unterscheiden sich hinsichtlich der möglichen Einstecktiefe und der dafür geeigneten Bauteilkombination.

Die längere Variante ist nicht grundsätzlich die bessere Wahl. Ein zu langer oder zu kurzer Bolzen kann für den geplanten Aufbau ungeeignet sein. Entscheidend sind die tatsächlich zu verbindenden Materialstärken und der auf der Produktseite angegebene Spannbereich.

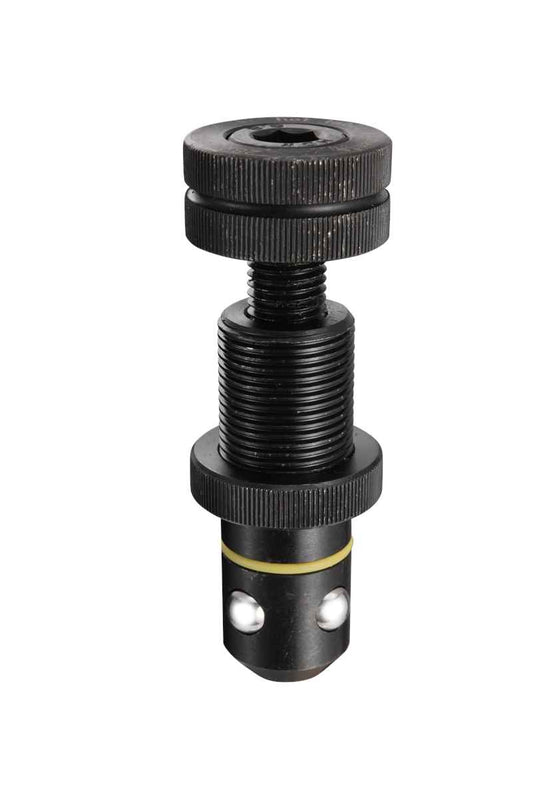

Verstellbare Kugelsperrbolzen D28

Verstellbare Kugelsperrbolzen ermöglichen eine Anpassung innerhalb des für das konkrete Produkt angegebenen Spannbereichs. Sie können sinnvoll sein, wenn Zubehörteile oder Materialpakete mit unterschiedlichen Gesamtdicken verwendet werden.

Der Verstellbereich darf nicht als allgemeine Kompatibilitätszusage verstanden werden. Prüfen Sie zusätzlich Lochdurchmesser, Auflagefläche, Bauteilgeometrie und die vorgesehene mechanische Beanspruchung.

Absteckbolzen D28 für definierte Positionen

Absteckbolzen werden zur Positionierung oder als definierter Bezugspunkt in einem dafür geeigneten D28-Lochsystem eingesetzt. Sie können beispielsweise beim Ausrichten von Werkstücken oder beim Aufbau wiederkehrender Anschlagpositionen unterstützen.

Ein Absteckbolzen ist jedoch nicht automatisch ein Spannbolzen. Ob zusätzlich eine Zwinge, ein Anschlag oder ein anderes Spannelement benötigt wird, hängt vom jeweiligen Aufbau ab.

Schnellspannbolzen mit Griff

Der Schnellspannbolzen mit Griff besitzt eine separate Betätigung für das Einsetzen und Lösen. Dadurch unterscheidet er sich funktional von klassischen Kugelsperr- und Absteckbolzen.

Vor der Auswahl sollten Einstecklänge, Griffposition, benötigter Freiraum und die zu verbindende Materialstärke geprüft werden.

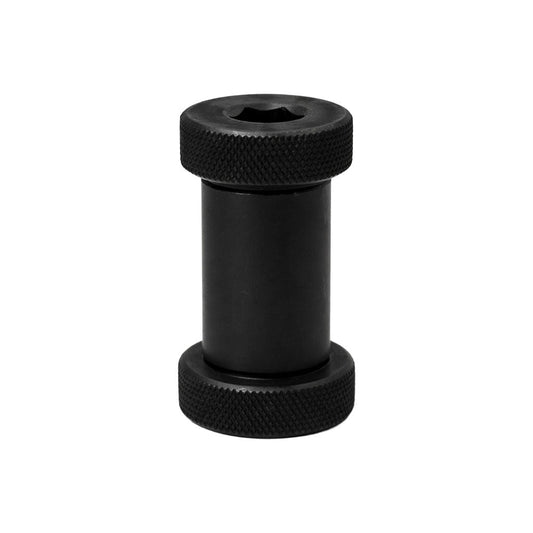

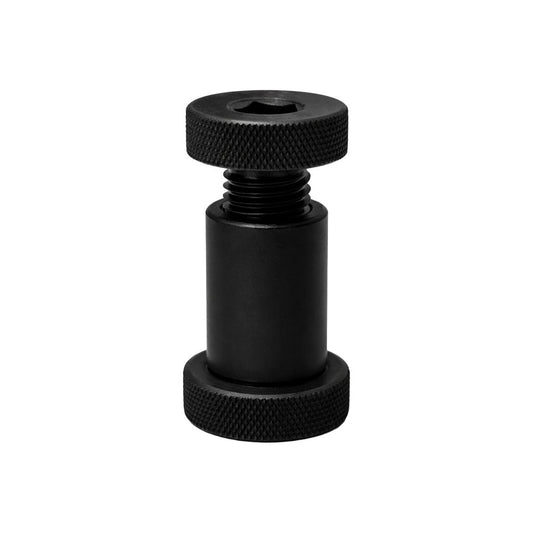

Verbindungsbolzen für D28-Systemelemente

Verbindungsbolzen dienen der Verbindung dafür vorgesehener D28-Komponenten, beispielsweise geeigneter Winkel, Erweiterungen oder Systemelemente.

Sie dürfen nur dort verwendet werden, wo Abmessungen, Lochbild und Verbindungskonstruktion zum jeweiligen Bolzen passen. Die Verwendung als tragendes Element oder zur Lastsicherung darf nicht allein aus der Bezeichnung „Verbindungsbolzen“ abgeleitet werden.

Welcher D28 Bolzen passt zu Ihrem Aufbau?

• Kugelsperrbolzen: für lösbare Verbindungen und Fixierungen mit passendem Verriegelungsmechanismus
• verstellbarer Kugelsperrbolzen: für unterschiedliche Materialpakete innerhalb des angegebenen Spannbereichs
• Absteckbolzen: für definierte Positionen und Bezugspunkte
• Schnellspannbolzen: für eine Bauform mit separater Griffbetätigung
• Verbindungsbolzen: zum Verbinden dafür vorgesehener D28-Systemkomponenten

Achten Sie bei der Auswahl nicht nur auf den Durchmesser. Materialstärke, Bolzenlänge, Spannbereich, Verriegelungsart und vorgesehene Funktion müssen zum gesamten Aufbau passen.

Passende D28 Werkzeuge und Sets ergänzen

Weitere Anschläge, Zwingen, Spannwinkel und Systemelemente finden Sie bei den Werkzeugen D28.

Zusammenstellungen mit mehreren Bolzen und weiteren Spannmitteln finden Sie bei den Sets D28.

Einen vollständigen Überblick über Schweißtische, Lochplatten, Bolzen, Zwingen und weiteres Zubehör bietet die System-28-Auswahl.

Lieferumfang und Varianten prüfen

Mehrere Produktbilder können unterschiedliche Größen, Varianten oder Anwendungsbeispiele zeigen. Maßgeblich sind der gewählte Produkttitel, die ausgewählte Variante und der ausdrücklich beschriebene Lieferumfang.

Prüfen Sie vor der Bestellung:

• Bolzentyp und Funktion
• Durchmesser und Gesamtlänge
• angegebenen Spann- oder Verstellbereich
• benötigte Stückzahl
• Materialstärke der zu verbindenden Komponenten
• Eignung für das vorhandene D28-Systemelement

Häufige Fragen zu Bolzen D28

Was bedeutet D28?

D28 bezeichnet ein System mit 28-mm-Bohrungen. Der Lochdurchmesser allein bestätigt jedoch nicht, dass jeder Bolzen zu jeder Tischplatte oder jedem Zubehörteil passt.

Was ist der Unterschied zwischen Kugelsperrbolzen und Absteckbolzen?

Ein Kugelsperrbolzen besitzt einen Verriegelungsmechanismus für eine lösbare Fixierung. Ein Absteckbolzen dient primär dem Positionieren oder Definieren eines Bezugspunkts.

Welche Kugelsperrbolzen-Länge sollte gewählt werden?

Die passende Länge richtet sich nach Materialstärke, Gesamtdicke der zu verbindenden Teile und dem angegebenen Spannbereich des Bolzens.

Ist ein längerer Bolzen immer flexibler einsetzbar?

Nein. Ein zu langer Bolzen kann für kompakte Materialpakete oder bestimmte Aufbauten ungeeignet sein.

Sind alle D28 Bolzen mit jedem System-28-Schweißtisch kompatibel?

Nicht automatisch. Zusätzlich zum Lochdurchmesser müssen Tischplattenstärke, Zubehörgeometrie, Bolzenlänge, Spannbereich und Verbindungsart berücksichtigt werden.

Kann ein Absteckbolzen ein Werkstück sicher festspannen?

Ein Absteckbolzen dient vor allem der Positionierung. Für eine belastbare Fixierung können je nach Aufbau zusätzliche Zwingen oder Spannelemente erforderlich sein.

Sind die Bolzen für tragende Anwendungen oder zur Lastsicherung geeignet?

Eine solche Eignung darf nur angenommen werden, wenn sie für das konkrete Produkt ausdrücklich dokumentiert ist. Die Bolzen sollten nicht allein aufgrund ihrer Bauform zur Lastsicherung eingesetzt werden.

Wo werden die Bolzen gefertigt?

Die Bolzen dieser Kollektion werden bei ausgewählten internationalen Fertigungspartnern gefertigt.
