Universal-Anschläge D28 für Schweißtische und Lochplatten

Anschläge im System 28 schaffen definierte oder verstellbare Anlagepunkte für Werkstücke, Bauteile und Vorrichtungen. Diese Kollektion umfasst Universal-Anschläge in unterschiedlichen Abmessungen und Lochbildern sowie Exzenterscheiben, Flachwinkel und eine Winkel-Einstellschablone für D28-Arbeitsplätze.

Wählen Sie die Ausführung passend zur benötigten Anlagefläche, zur Werkstückgröße und zum vorgesehenen Spannaufbau. Rundlöcher, Langlöcher und kombinierte Lochbilder ermöglichen unterschiedliche Arten der Befestigung und Positionierung.

Universal-Anschläge D28 nach Abmessung auswählen

Die Universal-Anschläge dieser Kollektion werden in unterschiedlichen Längen, Breiten und Materialstärken angeboten. Kompakte Ausführungen eignen sich für kleinere Anlageflächen und begrenzte Platzverhältnisse. Längere Anschläge bieten eine größere Anlagefläche für längere Werkstücke oder umfangreichere Vorrichtungen.

Neben den Außenmaßen ist die Anordnung der Bohrungen relevant. Die passende Ausführung richtet sich daher nicht allein nach der Länge, sondern auch nach Lochbild, Befestigungspunkten und gewünschtem Verstellweg.

Rundloch, Langloch oder kombiniertes Lochbild?

• Rundlöcher – für definierte Befestigungs- und Positionierpunkte
• Langlöcher – für einen begrenzten Verstellweg vor dem Fixieren
• Kombinierte Lochbilder – verbinden feste Befestigungspunkte mit einer variablen Anschlagposition

Ein Anschlag mit Rundlöchern wird an klar definierten Positionen befestigt. Ein Langloch ermöglicht dagegen eine Verschiebung innerhalb des vorhandenen Einstellwegs. Modelle mit kombinierten Lochbildern können beide Funktionen innerhalb eines Bauteils bereitstellen.

Exzenterscheiben D28 für kompakte Anlagepunkte

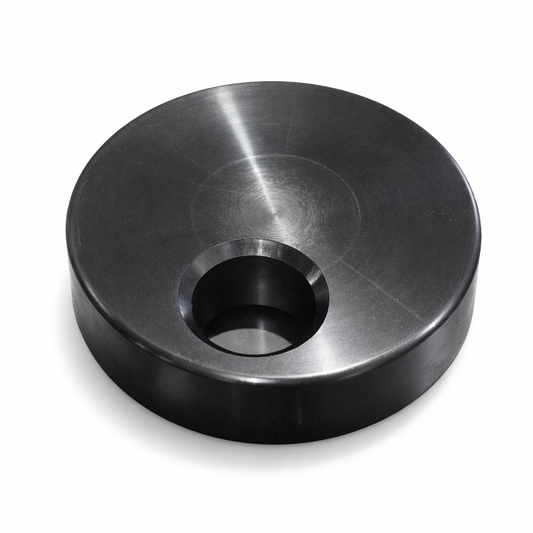

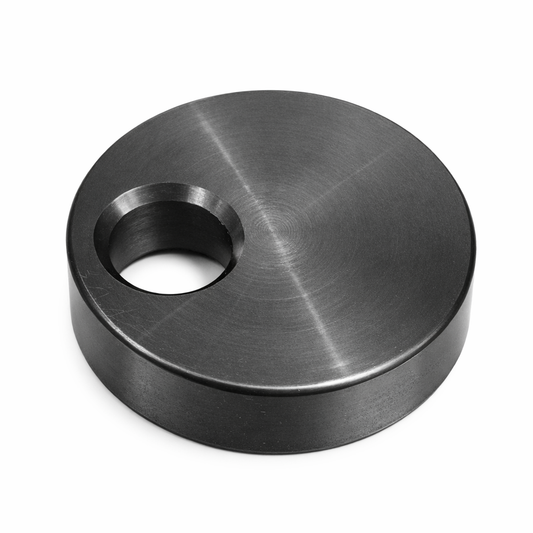

Eine Exzenterscheibe wird über eine geeignete D28-Bohrung befestigt und durch Drehen an das Werkstück herangeführt. Durch ihre exzentrische Form lässt sich die Position der äußeren Anlagefläche innerhalb eines begrenzten Bereichs verändern.

Die Kollektion enthält unterschiedliche Exzenter-Ausführungen. Durchmesser, Materialstärke und Bauform sollten passend zum vorhandenen Arbeitsraum und zur vorgesehenen Positionieraufgabe gewählt werden.

Flachwinkel und Winkel-Einstellschablone D28

Flachwinkel kombinieren eine horizontale und eine vertikale Anlagefläche in kompakter Bauform. Sie können für rechtwinklige Positionier-, Ausricht- und Montageaufgaben eingesetzt werden.

Die Winkel-Einstellschablone unterstützt das Einstellen oder Übertragen definierter Winkel. Sie ist von einem Spannwinkel zu unterscheiden, da sie primär als Einstell- und Positionierhilfe und nicht als große vertikale Spannfläche dient.

Anschläge D28 mit Bolzen und Zwingen kombinieren

Für die Befestigung eines Anschlags werden geeignete D28-Bolzen benötigt. Abhängig vom Werkstück und Aufbau können zusätzlich Zwingen, Winkel oder weitere Positionierelemente eingesetzt werden.

Passende Verbindungselemente finden Sie bei den Bolzen D28. Für zusätzliche Spannaufgaben stehen Zwingen D28 zur Auswahl.

Spannwinkel, U-Form-Winkel und weitere räumliche Aufbauelemente finden Sie separat bei den Winkeln D28.

Weitere Werkzeuge für das System 28

Die Anschläge dieser Kollektion bilden einen Teil der gesamten D28-Spanntechnik. Weitere Bolzen, Zwingen, Winkel, Prismen, Spannbrücken, Werkzeugsets und Systemelemente finden Sie bei den Werkzeugen D28.

Einen Überblick über Schweißtische, Lochplatten, Werkzeuge und Sets bietet die System-28-Auswahl.

Häufige Fragen zu Anschlägen D28

Wofür werden Universal-Anschläge D28 verwendet?

Universal-Anschläge dienen als Anlage- und Positionierpunkte auf Schweißtischen und Lochplatten im System 28. Die konkrete Verwendung richtet sich nach Abmessung, Lochbild und Spannaufbau.

Was ist der Unterschied zwischen Rundloch und Langloch?

Ein Rundloch schafft einen definierten Befestigungspunkt. Ein Langloch ermöglicht einen begrenzten Verstellweg, über den die Anschlagposition vor dem Fixieren angepasst werden kann.

Was ist eine Exzenterscheibe?

Eine Exzenterscheibe besitzt eine außermittige Geometrie. Durch Drehen verändert sich der Abstand ihrer äußeren Anlagefläche zum Befestigungspunkt, sodass sie an ein Werkstück herangeführt werden kann.

Ist ein Flachwinkel dasselbe wie ein Universal-Anschlag?

Nein. Ein Universal-Anschlag stellt überwiegend eine lineare Anlagefläche bereit. Ein Flachwinkel kombiniert horizontale und vertikale Flächen für rechtwinklige Positionier- und Montageaufgaben.

Sind alle Anschläge D28 mit jedem D28 Schweißtisch kombinierbar?

Nicht automatisch. Neben dem 28-mm-Lochsystem müssen Bauform, Abmessung, Materialstärke, Lochbild, Befestigung und der vorgesehene Aufbau berücksichtigt werden.

Werden alle Produkte dieser Kollektion in Deutschland gefertigt?

Nein. Werkzeuge und Systemelemente aus Premiumstahl mit „PREMIUM-Oberfläche“ werden in Deutschland gefertigt und verarbeitet. Weitere Werkzeuge und Zubehörteile werden bei ausgewählten internationalen Fertigungspartnern hergestellt.
