Kategorie: Winkel D28

Winkel und Aufbauzubehör D28 für Schweißtische

Diese Kollektion umfasst Winkel, räumliche Aufbauelemente und ergänzendes Zubehör für Schweißtische und Lochplatten im System 28. Zur Auswahl stehen Spannwinkel, Anschlag-Spannwinkel, Flachwinkel, U-Form-Winkel, Rohrverbinder, Tischerweiterungen und ausgewählte Sets.

Die Produkte unterstützen unterschiedliche Positionier-, Montage- und Vorrichtungsaufgaben. Welche Ausführung geeignet ist, richtet sich nach Werkstückgeometrie, gewünschter Anlagefläche, Aufbauhöhe, Abmessung und vorgesehener Befestigung.

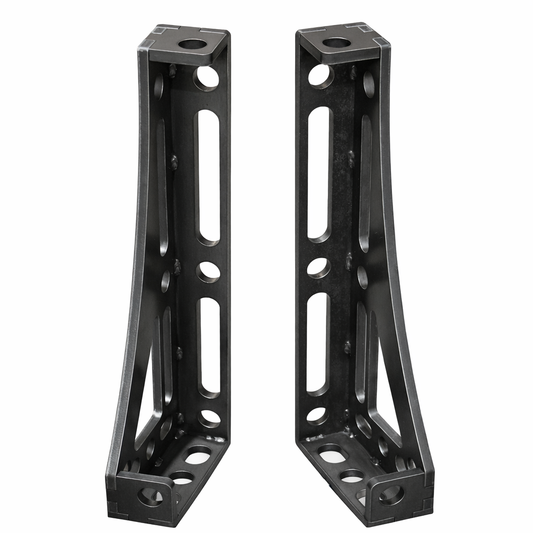

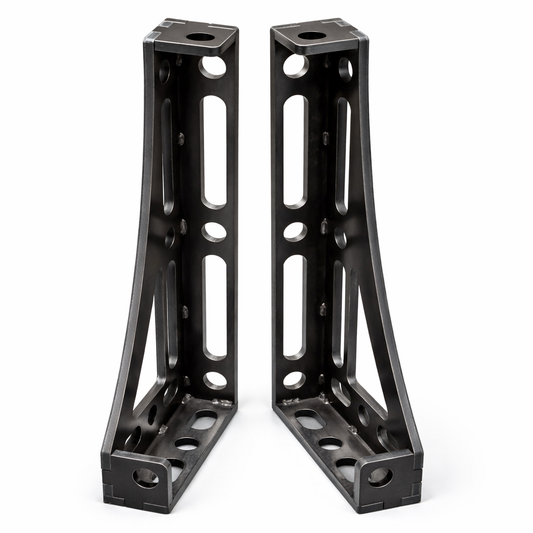

Spannwinkel und Anschlag-Spannwinkel D28

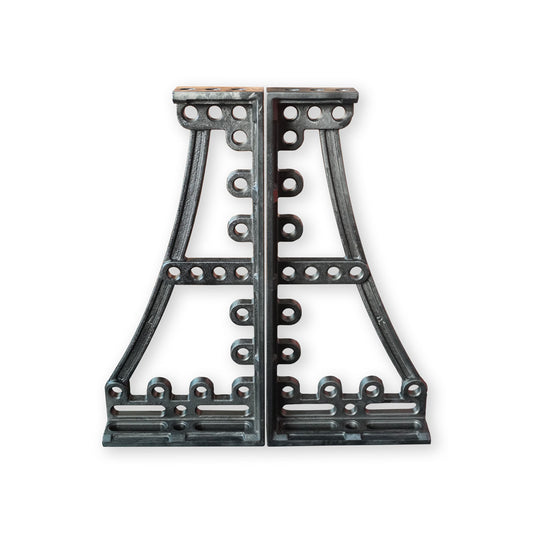

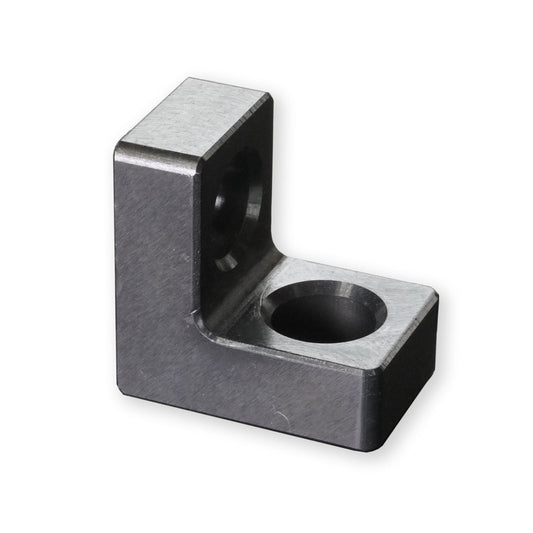

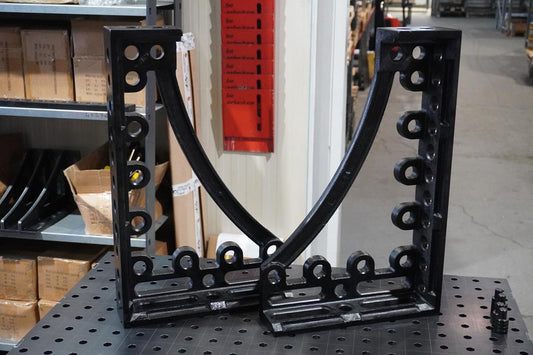

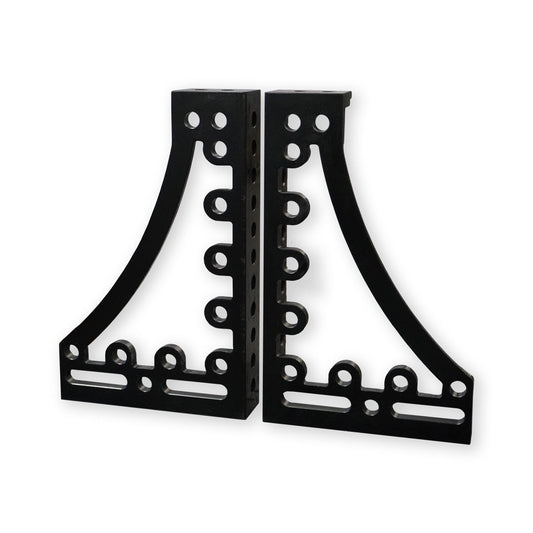

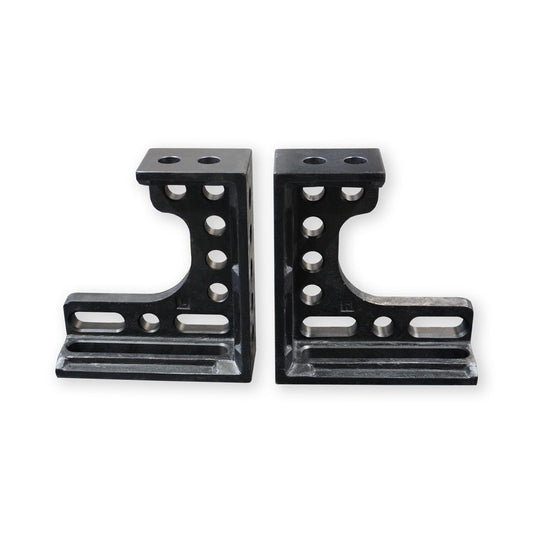

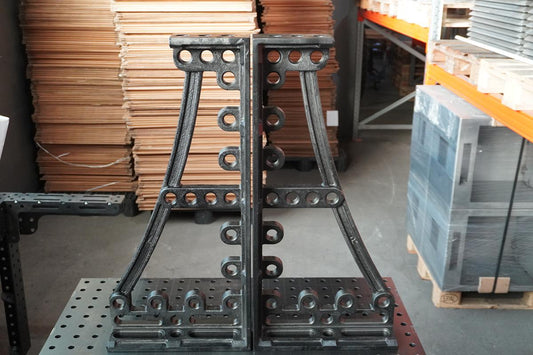

Spannwinkel schaffen vertikale oder rechtwinklige Anlageflächen für Werkstücke und Vorrichtungen. Je nach Ausführung stehen unterschiedliche Höhen, Breiten, Materialstärken und Lochbilder zur Auswahl.

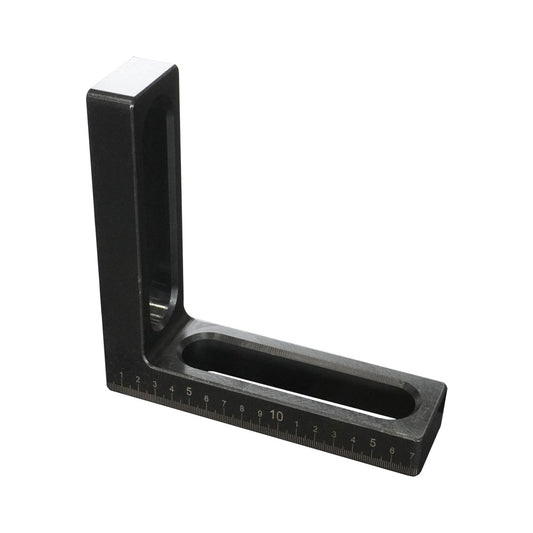

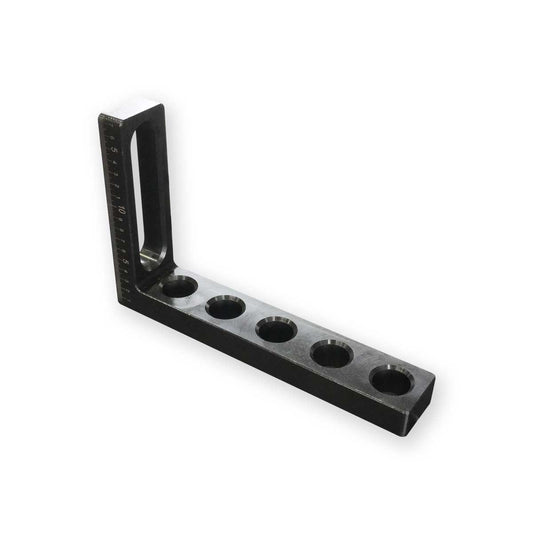

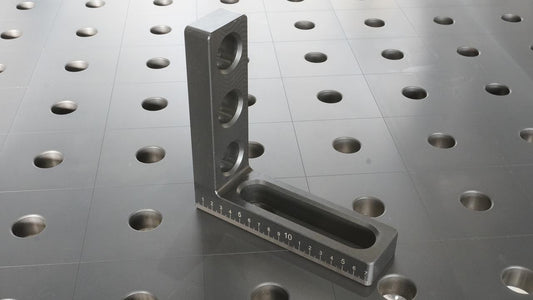

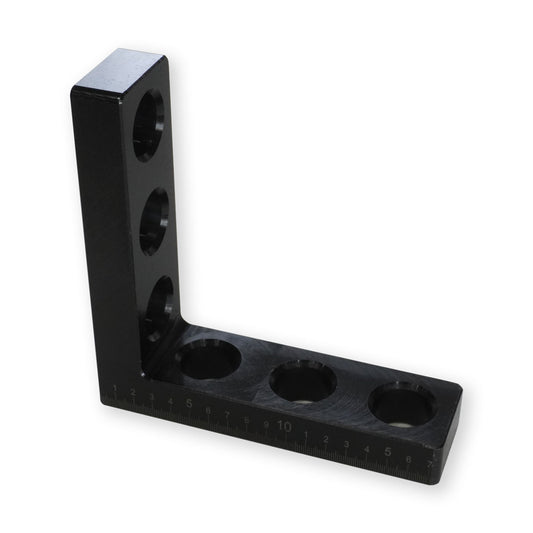

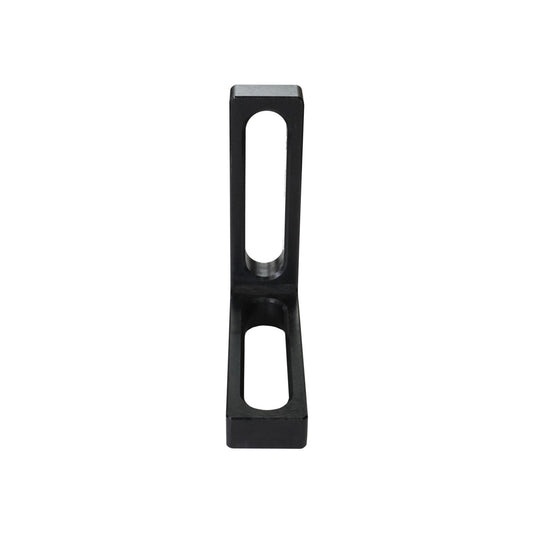

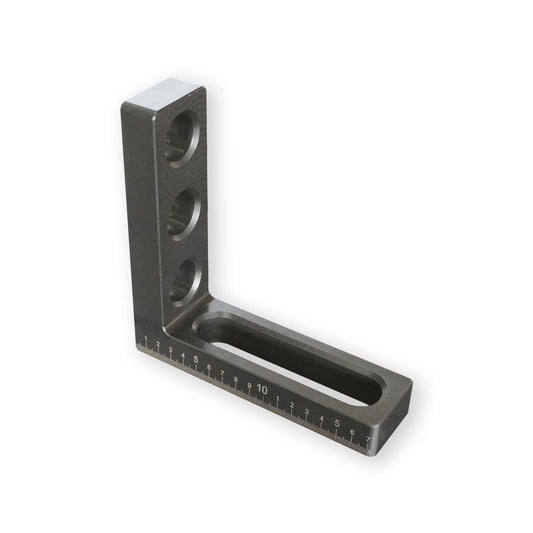

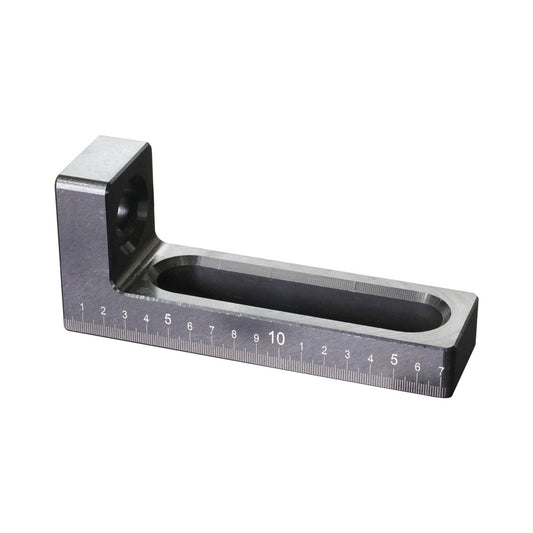

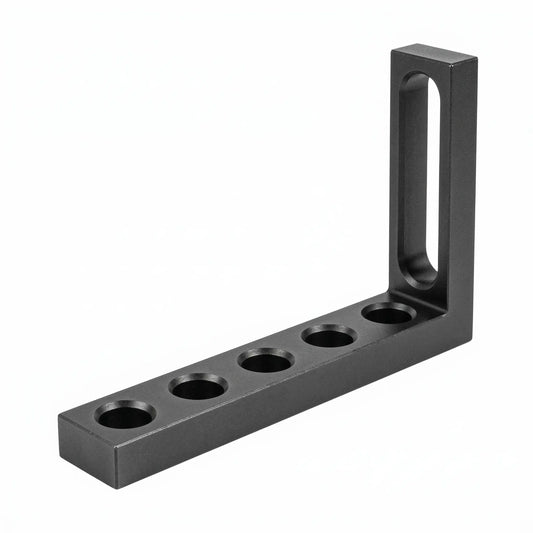

Anschlag-Spannwinkel kombinieren horizontale und vertikale Anlageflächen. Rundlöcher ermöglichen definierte Befestigungspositionen, während Langlöcher einen begrenzten Verstellweg bieten. Kombinierte Lochbilder verbinden beide Möglichkeiten innerhalb eines Bauteils.

Flachwinkel für kompakte Positionieraufgaben

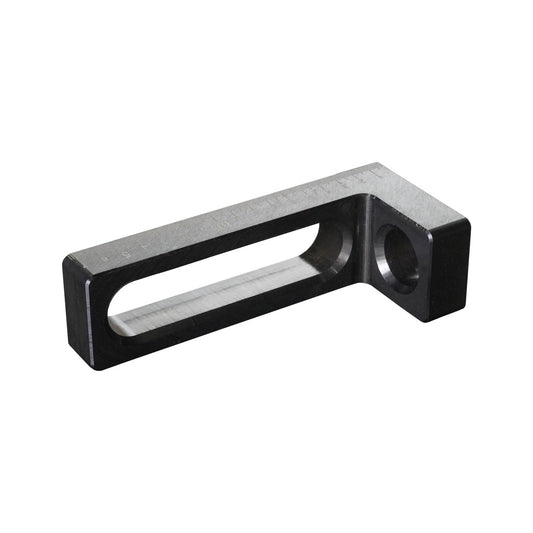

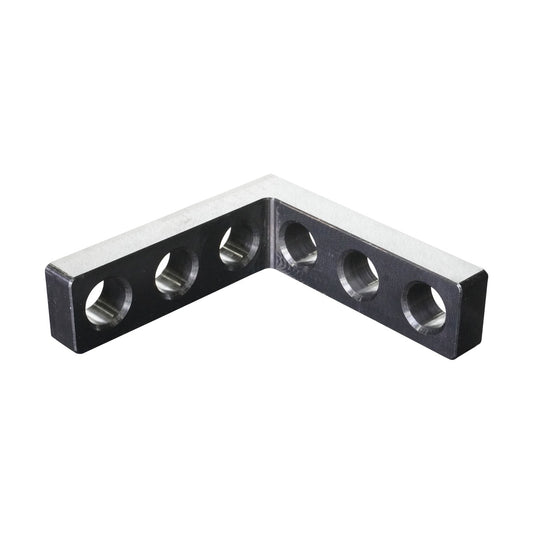

Flachwinkel besitzen eine flachere Bauform und können für rechtwinklige Anlage-, Ausricht- und Montageaufgaben eingesetzt werden. Sie benötigen weniger Aufbauhöhe als größere Spannwinkel und eignen sich daher für kompaktere Vorrichtungen.

Abmessungen, Lochbild und Materialstärke unterscheiden sich nach Produkt. Die passende Ausführung sollte deshalb anhand der benötigten Anlageflächen und des vorgesehenen Spannaufbaus gewählt werden.

U-Form-Winkel für räumliche D28 Aufbauten

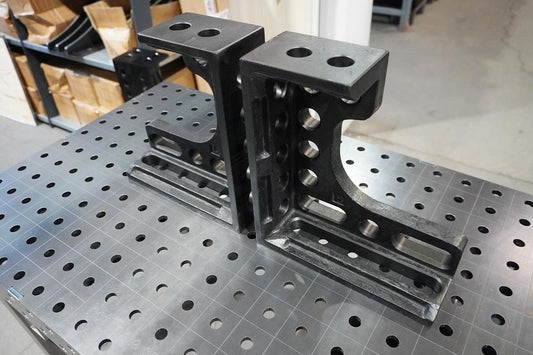

U-Form-Winkel schaffen zusätzliche vertikale Spannflächen und können den D28 Arbeitsplatz für größere oder dreidimensionale Aufbauten erweitern. Die Kollektion enthält verschiedene Längen und Ausführungen.

Vor der Auswahl sind insbesondere Gesamtabmessung, Lochbild, Materialstärke, Befestigung und benötigter Arbeitsraum zu berücksichtigen. Eine größere Ausführung ist nicht automatisch für jede Anwendung erforderlich.

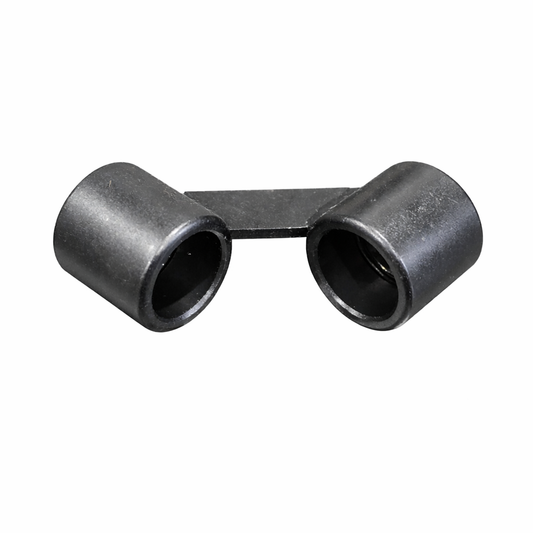

Rohrverbinder D28 für modulare Spannrohr-Aufbauten

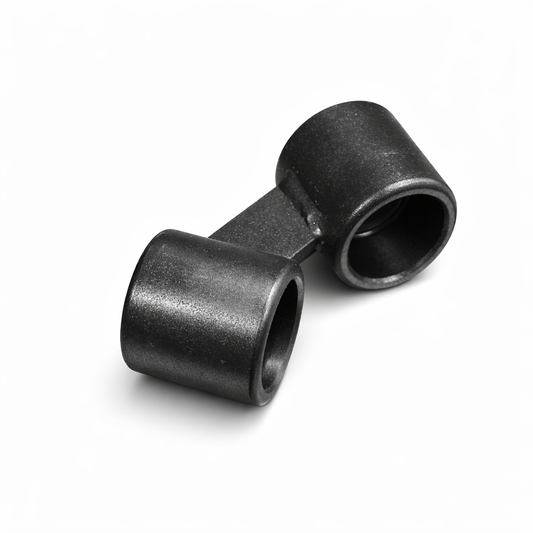

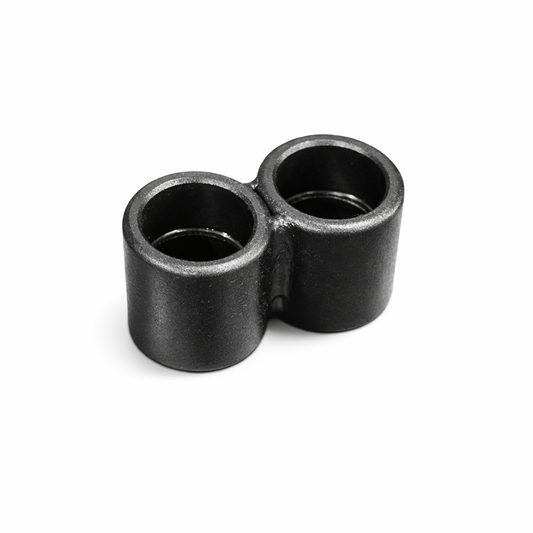

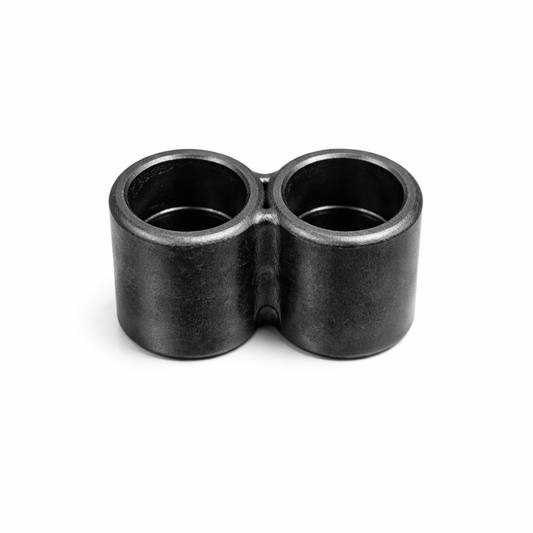

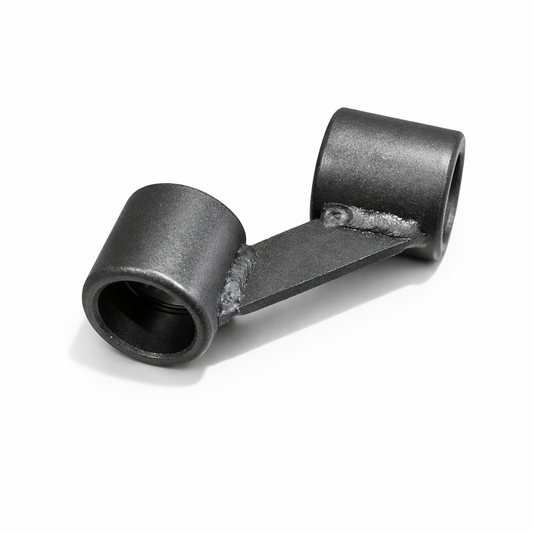

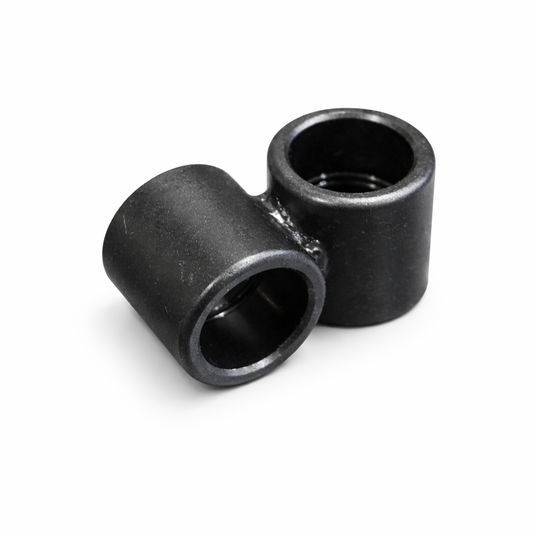

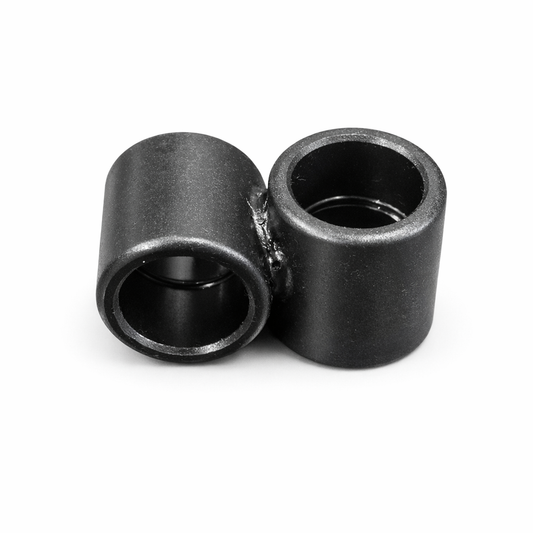

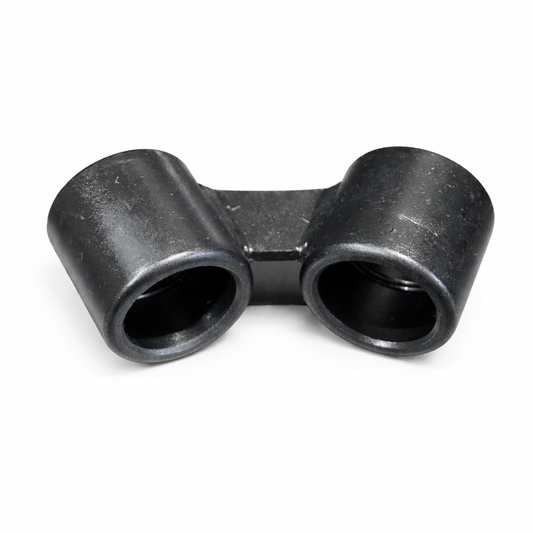

Die Rohrverbinder dieser Kollektion dienen zum Verbinden dafür vorgesehener Spannrohre im System 28. Zur Auswahl stehen gerade Verbinder sowie Winkel-Ausführungen mit 45° oder 90°. Einzelne Modelle besitzen zusätzlich eine Lasche.

Rohrverbinder sind keine Spannwinkel für die direkte Werkstückanlage. Sie bilden eine eigene Produktgruppe für modulare Rohr- und Vorrichtungsaufbauten und müssen passend zum verwendeten Spannrohr gewählt werden.

Tischerweiterungen und Adapterplatten

Tischerweiterungen schaffen zusätzliche Auflage- und Spannflächen an dafür geeigneten D28-Arbeitsplätzen. Je nach Ausführung können sie als seitliche Erweiterung oder als Bestandteil eines umfangreicheren Aufbaus verwendet werden.

Adapterplatten unterstützen die Befestigung ausgewählter Werkzeuge oder Vorrichtungselemente. Vor der Bestellung sollten Abmessungen, Lochbild, Befestigungspunkte und der vorhandene Arbeitsplatz miteinander abgeglichen werden.

D28 Winkel-Sets und größere Werkzeugpakete

Mehrteilige Winkel-Sets bündeln linke und rechte Bauteile oder verschiedene Größen in einer gemeinsamen Zusammenstellung. Sie können sinnvoll sein, wenn mehrere Anlageflächen oder wiederkehrende Aufbauten benötigt werden.

Die Kollektion enthält außerdem einzelne umfangreichere Werkzeugpakete. Ein solches Set besteht nicht ausschließlich aus Winkeln. Maßgeblich sind deshalb die konkret enthaltenen Komponenten und der angegebene Lieferumfang.

Weitere gebündelte Werkzeug- und Spannlösungen finden Sie bei den Sets D28.

Winkel D28 mit passender Spanntechnik kombinieren

Für die Befestigung und Ergänzung eines Winkelaufbaus können geeignete Bolzen, Zwingen, Anschläge und weitere Systemelemente erforderlich sein. Das vollständige D28 Zubehörsortiment finden Sie bei den Werkzeugen D28.

Einen Überblick über Schweißtische, Lochplatten, Werkzeuge und Sets bietet die System-28-Auswahl.

Häufige Fragen zu Winkeln und Aufbauzubehör D28

Welche Produkte enthält diese Kollektion?

Die Kollektion umfasst Spannwinkel, Anschlag-Spannwinkel, Flachwinkel, U-Form-Winkel, Rohrverbinder, Tischerweiterungen, Adapterplatten und ausgewählte Sets für D28-Arbeitsplätze.

Was ist der Unterschied zwischen Spannwinkel und Flachwinkel?

Ein Spannwinkel schafft eine ausgeprägte vertikale oder rechtwinklige Anlagefläche. Ein Flachwinkel besitzt eine kompaktere Bauform und wird für flachere Positionier- und Montageaufgaben verwendet.

Wofür werden U-Form-Winkel verwendet?

U-Form-Winkel schaffen zusätzliche vertikale Spannflächen für räumliche Vorrichtungen und größere Aufbauten. Die konkrete Verwendung hängt von Abmessung, Lochbild und Befestigung ab.

Sind Rohrverbinder dasselbe wie Spannwinkel?

Nein. Rohrverbinder verbinden dafür vorgesehene Spannrohre in gerader oder abgewinkelter Anordnung. Spannwinkel stellen dagegen Anlage- und Spannflächen für Werkstücke oder Vorrichtungen bereit.

Sind alle Produkte der Kollektion Made in Germany?

Nein. Die Herkunft richtet sich nach der jeweiligen Produktlinie und Ausführung. Werkzeuge aus Premiumstahl mit „PREMIUM-Oberfläche“ werden in Deutschland gefertigt und verarbeitet. PROFI Produkte werden bei ausgewählten internationalen Fertigungspartnern hergestellt.

Sind alle Winkel D28 automatisch mit jedem D28 Schweißtisch kombinierbar?

Nicht automatisch. Neben dem 28-mm-Lochsystem müssen Bauform, Materialstärke, Befestigung, Lochbild, Abmessungen und der vorgesehene Aufbau berücksichtigt werden.
