Schweißtische D16 für Spann-, Montage- und Schweißarbeiten im System 16

Schweißtische D16 verwenden Systembohrungen mit 16 mm Durchmesser und bilden eine flexible Arbeitsbasis für das Positionieren, Fixieren, Montieren und Schweißen von Werkstücken.

Entscheidend ist deshalb nicht nur die Bezeichnung D16, sondern die Kombination aus Serie, Konstruktion und geplanter Anwendung.

Die Kollektion umfasst kompakte Werkstattmodelle, großformatige 3D-Schweißtische sowie ausgewählte Konfigurationen mit Spannwerkzeugen oder Werkzeugwagen. Die Modelle unterscheiden sich deutlich in Materialstärke, Tischgröße, Seitenhöhe, Lochraster, Oberflächenkonzept und Lieferumfang.

Welche D16-Schweißtisch-Serie passt zu Ihrer Anwendung?

Vom kompakten Einstiegstisch bis zum großformatigen Systemarbeitsplatz bietet jede Serie einen eigenen technischen Schwerpunkt.

Die Tabelle dient als erste Orientierung. Tischabmessungen, Seitenhöhe, Raster, Varianten und Lieferumfang unterscheiden sich innerhalb einzelner Serien. Maßgeblich sind die technischen Daten auf der jeweiligen Produktseite.

SMART-Schweißtische D16

SMART richtet sich an Anwender mit begrenztem Platzbedarf und an kleinere Spann-, Montage- und Schweißaufgaben. Die kompakten Modelle ermöglichen einen wirtschaftlichen Einstieg in das System 16.

SMART-Schweißtische D16 ansehen

ECO-Schweißtische D16

ECO bietet eine Auswahl mit 6 oder 8 mm Materialstärke für Werkstatt, Montage und Ausbildung. Die Serie positioniert sich zwischen dem kompakten SMART-Einstieg und den stabileren WORK- beziehungsweise PREMIUM-Ausführungen.

ECO-Schweißtische D16 ansehen

WORK- und Work-Pro-Schweißtische D16

Die klassische WORK-Ausführung verwendet 8 mm Materialstärke und eignet sich für regelmäßige Werkstatt-, Metallbau- und Montagearbeiten. Work-Pro erweitert die Produktfamilie um eigenständige 12-mm-Modelle mit 200 mm hohen Seitenwangen.

Bei Work-Pro wählen Sie zwischen Raster 100 × 100 mm und Diagonalraster 100 × 100 mm. Vier pulverbeschichtete Tischbeine in RAL 9005 und vier höhenverstellbare M16-Stellfüße gehören bei diesen Modellen zum Lieferumfang. WORK 8 mm besitzt einen abweichenden Lieferumfang; passende Beine werden innerhalb der Kollektion auch separat angeboten.

WORK- und Work-Pro-Schweißtische D16 ansehen

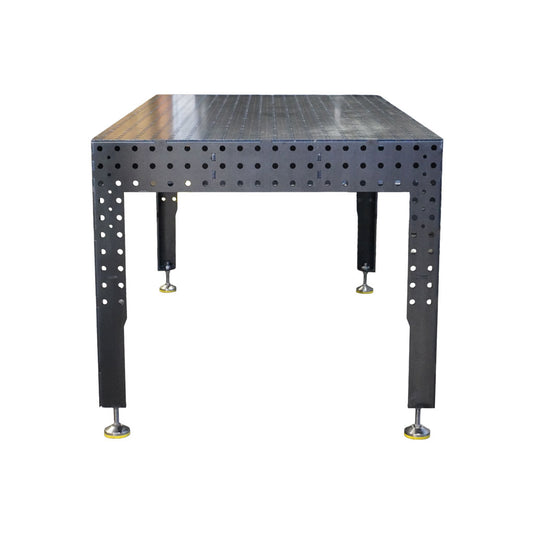

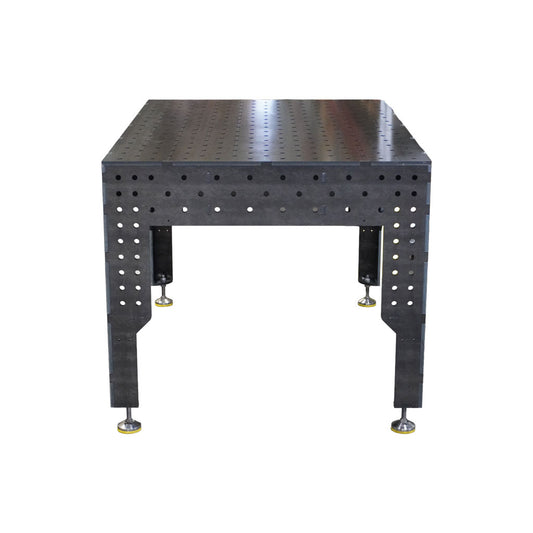

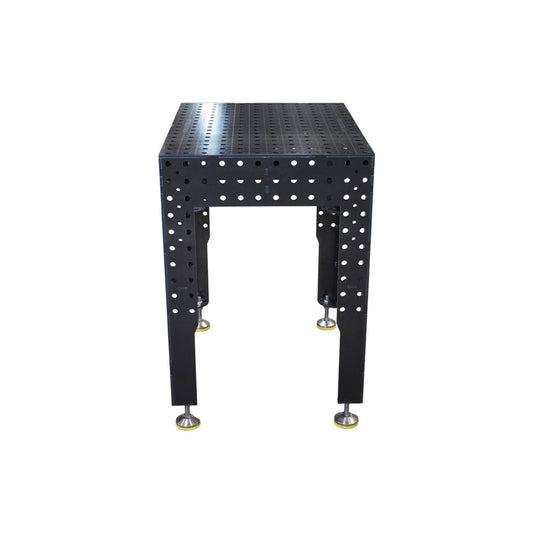

PREMIUM-Schweißtische D16

PREMIUM umfasst D16-Schweißtische mit 6, 8 oder 12 mm Materialstärke und einer breiten Auswahl an Tischgrößen. Die „PREMIUM-Oberfläche“ ist keine aufgetragene Beschichtung und nicht plasmanitriert. Ihre erhöhte Mikrohärte, Abriebfestigkeit und Verschleißbeständigkeit entstehen durch einen speziellen Fertigungs- und Endbearbeitungsprozess; die Schweißfähigkeit des Materials bleibt erhalten.

PREMIUM-Schweißtische D16 ansehen

PROFI-Schweißtische D16

PROFI umfasst plasmanitrierte 12-mm-Schweißtische für professionelle und regelmäßig beanspruchte Arbeitsplätze. Neben einzelnen Tischen enthält das Sortiment verschiedene Konfigurationen mit umfangreichen Spannwerkzeug-Sets. Ausgewählte Komplettsysteme werden zusätzlich mit einem Werkzeugwagen angeboten.

PROFI-Schweißtische D16 ansehen

Materialstärke passend zur Anwendung auswählen

Innerhalb dieser Kollektion stehen Schweißtische und Systemarbeitsflächen mit 6, 8 oder 12 mm Materialstärke zur Auswahl. Eine größere Materialstärke ist nicht automatisch für jede Anwendung erforderlich.

• 6 mm: für kompakte Arbeitsplätze, kleinere Werkstücke und leichtere Spann-, Montage- und Schweißaufgaben
• 8 mm: für regelmäßig genutzte Werkstattlösungen und vielseitige Spannaufbauten
• 12 mm: für robustere Systembasen, größere Arbeitsflächen oder anspruchsvollere dreidimensionale Aufbauten

Zusätzlich zur Materialstärke sollten Tischgröße, Seitenhöhe, Untergestell, geplante Belastung und verwendete Spanntechnik berücksichtigt werden.

Lochraster und Gravur

Die D16-Modelle verwenden abhängig von Serie und Ausführung unterschiedliche Lochraster. Zum Programm gehören regelmäßige 50 × 50-mm- und 100 × 100-mm-Raster sowie bei Work-Pro ein wählbares Diagonalraster 100 × 100 mm.

Ein regelmäßiges Raster ordnet die Bohrungen in klaren horizontalen und vertikalen Reihen an. Das Diagonalraster ergänzt diese Struktur um versetzte Bohrungen und bietet dadurch zusätzliche Spannpunkte für schräge Bauteile, 45°-Ausrichtungen und wechselnde Geometrien. Eine vorhandene Gravur erleichtert das strukturierte Ausrichten und wiederholbare Positionieren.

Welche Rasterausführung und Gravur ein konkretes Modell besitzt, ist in den technischen Daten der Produktseite angegeben.

Bausatz, geschweißter Schweißtisch oder Komplettsystem

Die Kollektion enthält unterschiedliche Produktarten und Lieferumfänge:

• Schweißtischplattformen als Bausatz
• bereits fertig geschweißte Tischplattformen
• Modelle mit enthaltenem Untergestell oder Tischbeinen
• separat angebotene Sets passender Tischbeine
• PROFI-Schweißtische mit umfangreichen Spannwerkzeug-Sets
• Komplettkonfigurationen mit Spanntechnik und Werkzeugwagen

Bei einem Bausatz muss die Tischplattform fachgerecht ausgerichtet und verschweißt werden. Dafür sind geeignete Schweißtechnik, Messmittel und entsprechende Erfahrung erforderlich. Bei einer geschweißten Ausführung wird die Plattform bereits fertig verschweißt geliefert. Abhängig vom Modell müssen anschließend noch Beine oder Untergestell montiert und ausgerichtet werden.

Beine, Spannwerkzeuge oder Werkzeugwagen gehören nicht automatisch zu jedem D16-Schweißtisch. Maßgeblich sind immer der Produkttitel, die gewählte Variante und der auf der Produktseite angegebene Lieferumfang.

Passende Spanntechnik für Schweißtische D16

Für das Positionieren und Fixieren stehen Bolzen, Zwingen, Anschläge, Winkel und weitere Komponenten im System 16 zur Verfügung. Der Lochdurchmesser allein garantiert jedoch nicht automatisch die vollständige Kompatibilität mit jedem Schweißtisch.

Abhängig vom Spannmittel können zusätzlich Materialstärke, nutzbare Bolzenlänge, Spannbereich, Ausladung und weitere Abmessungen entscheidend sein. Prüfen Sie deshalb die technischen Daten des Tisches und des ausgewählten Werkzeugs.

• Werkzeuge und Spanntechnik D16
• Schweißtisch- und Spannwerkzeug-Sets D16

D16 oder D28 wählen?

D16 und D28 sind eigenständige Loch- und Spannsysteme. D16 verwendet Bohrungen mit 16 mm Durchmesser, D28 Bohrungen mit 28 mm Durchmesser. Entsprechend unterscheiden sich auch Bolzen, Zwingen und weitere systemgebundene Komponenten.

Die Auswahl sollte sich nach Werkstücken, Spannaufbauten, vorhandener Ausrüstung und den Anforderungen des jeweiligen Arbeitsplatzes richten. D16- und D28-Werkzeuge sind aufgrund der unterschiedlichen Durchmesser nicht direkt miteinander kompatibel.

D16 und D28 im ausführlichen Systemvergleich

Häufige Fragen zu Schweißtischen D16

Welche D16-Serie eignet sich für einen kompakten Einstieg?

SMART ist besonders auf kompakte und wirtschaftliche Arbeitsplätze ausgerichtet. Auch kleinere ECO- oder PREMIUM-Modelle können abhängig von Materialstärke, gewünschter Ausführung und Budget infrage kommen.

Welche D16-Schweißtische sind plasmanitriert?

Die PROFI-Schweißtische dieser Kollektion besitzen plasmanitrierte Arbeitsflächen. Die „PREMIUM-Oberfläche“ der PREMIUM- und Work-Pro-Modelle ist dagegen nicht plasmanitriert und keine aufgetragene Beschichtung.

Sind Tischbeine bei jedem Schweißtisch enthalten?

Nein. Der Lieferumfang unterscheidet sich je nach Serie und Produkt. Bei den Work-Pro-12-mm-Modellen sind vier Tischbeine und vier M16-Stellfüße enthalten. Bei anderen Modellen können die Beine separat angeboten werden oder Bestandteil einer bestimmten Konfiguration sein.

Ist jedes System-16-Werkzeug mit jedem D16-Schweißtisch kompatibel?

Nicht automatisch. Das Werkzeug muss grundsätzlich für Bohrungen mit 16 mm Durchmesser ausgelegt sein. Zusätzlich können Materialstärke, Bolzenlänge, Spannbereich und weitere Maße die Kompatibilität bestimmen.

Gibt es D16-Schweißtische mit Spannwerkzeugen?

Ja. Vor allem innerhalb der PROFI-Serie stehen verschiedene Tischkonfigurationen mit Spannwerkzeug-Sets zur Auswahl. Einige Ausführungen umfassen zusätzlich einen Werkzeugwagen. Der genaue Lieferumfang ist im jeweiligen Produkttitel und auf der Produktseite angegeben.
