Schweißtisch 3000×1500 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 40-tlg. PROFI Spannset

Großer PROFI Schweißtisch mit System 28 Spanntechnik für präzise Serienarbeiten und schwere Konstruktionen

Der 3D Schweißtisch PROFI Ø28 mit den Abmessungen 3000 × 1500 × 200 mm ist für professionelle Werkstätten, Metallbau, Vorrichtungsbau und industrielle Schweißarbeiten ausgelegt. Die große Arbeitsfläche bietet ausreichend Platz für schwere Bauteile, Rahmenkonstruktionen, Vorrichtungen und wiederkehrende Serienarbeiten.

Dieses Komplettsystem kombiniert einen großformatigen Schweißtisch System 28 mit einem 40-tlg. PROFI Spannset D28×50 mm. Damit entsteht eine belastbare Arbeitsplattform für präzises Spannen, Ausrichten, Heften und Schweißen im D28-System.

Durch die Kombination aus 25 mm starker Tischplatte, CNC-bearbeiteter Arbeitsfläche, plasmanitrierter Oberfläche und professioneller Spanntechnik eignet sich dieser Schweißtisch besonders für Anwender, die reproduzierbare Ergebnisse und eine stabile Systembasis benötigen.

Professionelle System 28 Spanntechnik für wiederholgenaue Arbeitsabläufe

Das Ø28 Lochsystem mit 100 × 100 mm Lochraster ermöglicht das präzise Positionieren und Fixieren von Werkstücken. Besonders bei Serienarbeiten, Rahmenbau und Vorrichtungen reduziert ein klar strukturiertes Spannsystem unnötige Umspannvorgänge und verbessert die Wiederholgenauigkeit.

Das enthaltene 40-tlg. PROFI Spannset bietet eine solide Grundausstattung für professionelle Spann- und Positionierarbeiten. Es ist ideal für Anwender, die mit System 28 arbeiten und eine belastbare Kombination aus Tisch, Anschlägen, Bolzen, Spannwinkeln und Pflegezubehör benötigen.

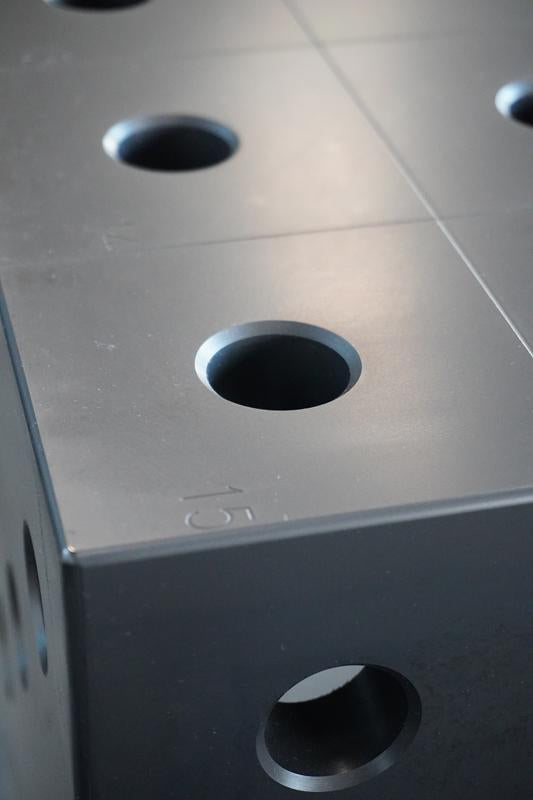

Plasmanitrierte Oberfläche für hohe Belastbarkeit

Die plasmanitrierte Oberfläche wurde für intensive Werkstatt- und Industrieanwendungen entwickelt. Durch das thermochemische Verfahren entsteht eine widerstandsfähige Oberflächenstruktur mit erhöhter Härte und sehr guter Verschleißfestigkeit.

• Sehr hohe Oberflächenhärte
• Hohe Verschleißfestigkeit im Dauereinsatz
• Verbesserter Korrosionsschutz
• Widerstandsfähig gegen mechanische Belastung
• Dauerhafte Formstabilität
• Ideal für Serienfertigung und wiederholgenaue Arbeiten

Massive Konstruktion für schwere Werkstücke

Die 25 mm starke Tischplatte sorgt für hohe Stabilität und eine belastbare Arbeitsfläche bei schweren Bauteilen und großformatigen Konstruktionen. Die Ausführung mit 6 Tischbeinen unterstützt eine gleichmäßige Lastverteilung über die gesamte Tischfläche.

Der PROFI D28 ist damit eine geeignete Lösung für professionelle Schweißbetriebe, Metallbau, Vorrichtungsbau und Fertigungsbereiche, in denen Präzision und Belastbarkeit dauerhaft gefordert werden.

Vorteile des PROFI D28 Schweißtisches mit Spannset

• Großformatige Arbeitsfläche für schwere Konstruktionen
• Professionelles System 28 Spannsystem
• 40-tlg. PROFI Spannset inklusive
• 25 mm starke Tischplatte
• Plasmanitrierte Oberfläche für hohe Belastbarkeit
• Ideal für Serienfertigung und wiederkehrende Arbeiten
• Präzise CNC-bearbeitete Arbeitsfläche
• Kompatibel mit gängigen D28 Spannmitteln
• 6 Tischbeine für hohe Stabilität

Technische Daten – Schweißtisch

• Set Artikel-Nr.: 4029722
• EAN: 4262442719865
• Artikel-Nr. Schweißtisch: 4029679
• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 3000 × 1500 × 200 mm
• Materialstärke Platte: 25 mm
• Material: S355 J2+N, plasmanitriert
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm
• Tischbeine: 6 Stück inklusive
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Gewicht ohne Beine: ca. 1350 kg
• Gewicht mit 6 Beinen: ca. 1413 kg
• Lieferzeit: ca. 5–7 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

40-tlg. PROFI Spannset D28×50 mm

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert und damit besonders widerstandsfähig gegen Verschleiß und mechanische Belastung.

Artikel	Artikel-Nr.	Menge
Rohrschraubzwinge D28	4028396	2
Rohrschraubzwinge D28 45°	4028398	2
Rohrschraubzwinge D28 300×200	4028400	2
Rohrschraubzwinge D28 300×150	4028399	2
Kugelsperrbolzen D28×50	4027663	8
Absteckbolzen D28	4028876	8
Universal-Anschlag D28 100×50×25	4028469	2
Universal-Anschlag D28 150×50×25	4028470	2
Universal-Anschlag D28 225×50×25	4027657	2
Anschlag-Spannwinkel D28 75×50×75×25	4028657	2
Anschlag-Spannwinkel D28 175×50×75×25	4028658	2
Anschlag-Spannwinkel D28 175×50×175×25 (2× Langloch)	4028652	1
Anschlag-Spannwinkel D28 175×50×175×25 (1× Langloch + 3× Rundloch)	4028653	1
Anschlag-Spannwinkel D28 175×50×175×25 (6× Rundloch)	4028649	1
Pflege & Reinigung-Set	—	—
└ Sprühflasche 1,2 L	4029679	1
└ Bürste Ø30 mm	4029679	1
└ Kombi-Abziehstein 200×50×25 mm	4029679	1

Setgewicht: 42,02 kg

Gesamtgewicht Komplettsystem

• Schweißtisch inkl. 6 Beine: ca. 1413 kg
• 40-tlg. PROFI Spannset: 42,02 kg
• Gesamtgewicht: ca. 1455,02 kg

Lieferumfang

• 1 × 3D Schweißtisch PROFI Ø28 plasmanitriert
• 6 × Tischbeine inkl. Stellfüße
• 1 × 40-tlg. PROFI Spannset D28×50 mm

Passend dazu: System 28 Zubehör und Erweiterungen

Das enthaltene PROFI Spannset kann jederzeit durch weiteres D28 Zubehör ergänzt werden. Besonders bei Serienarbeiten, Vorrichtungsbau und großen Schweißkonstruktionen lohnt sich eine Erweiterung mit zusätzlichen Spannwinkeln, Anschlägen, U-Profilen oder Tischerweiterungen.

• D28 Spannwinkel
• D28 Anschläge
• System 28 Zubehör
• Tischerweiterungen für Schweißtische
• Zusätzliche Spann- und Positioniersysteme

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster des Schweißtisches.

Typische Einsatzbereiche

• Metallbau- und Schweißbetriebe
• Vorrichtungsbau und Serienfertigung
• Großformatige Baugruppen, Rahmen und Konstruktionen
• Systematisches Spannen, Ausrichten und Heften im D28-System
• Professionelle Werkstatt- und Industrieanwendungen

Warum dieser Schweißtisch?

Der PROFI D28 mit 40-tlg. Spannset ist eine starke Systemlösung für Anwender, die eine große Arbeitsfläche und professionelle D28 Spanntechnik benötigen. Er bietet die technische Grundlage für präzise Vorrichtungen, wiederholgenaue Serienarbeiten und schwere Schweißkonstruktionen.

Durch die plasmanitrierte Oberfläche, die massive Tischplatte und die enthaltenen Spannmittel ist das Komplettsystem sofort auf professionelle Spann- und Positionieraufgaben ausgelegt.

FAQ – Häufig gestellte Fragen

Passt das Spannset auf alle D28 Schweißtische?
Ja, das Spannset ist für Ø28 mm Lochsysteme ausgelegt und mit gängigen D28-Tischen und Lochplatten kompatibel.

Warum ist die plasmanitrierte Oberfläche sinnvoll?
Die Plasmanitrierung erhöht die Oberflächenhärte und verbessert den Verschleiß- sowie Korrosionsschutz bei intensiver Nutzung.

Sind die Tischbeine im Lieferumfang enthalten?
Ja, in dieser Ausführung sind 6 Tischbeine inklusive.

Wofür ist das Pflege & Reinigung-Set gedacht?
Es dient der regelmäßigen Reinigung und Pflege der Arbeitsfläche, damit die Oberfläche langfristig leistungsfähig bleibt.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und besonders widerstandsfähig gegen Verschleiß.

Warum ist System 28 für große Werkstücke sinnvoll?
System 28 bietet durch die größeren Bohrungen und die robuste Spanntechnik mehr Reserven für schwere Bauteile und großformatige Konstruktionen.
