Schweißtisch 3000×1500 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 60-tlg. PROFI Spannset

Professioneller System 28 Schweißtisch mit modularer Spanntechnik für Serienfertigung, Vorrichtungsbau und schwere Konstruktionen

Der 3D Schweißtisch PROFI Ø28 mit den Abmessungen 3000 × 1500 × 200 mm wurde für professionelle Anwendungen entwickelt, bei denen maximale Stabilität, präzise Spanntechnik und reproduzierbare Ergebnisse entscheidend sind.

Dieses Komplettsystem kombiniert einen großformatigen Schweißtisch System 28 mit einem professionellen 60-tlg. PROFI Spannset D28×50 mm und schafft damit eine flexible Arbeitsplattform für modulare Spann- und Positionieraufgaben.

Durch die Kombination aus 25 mm massiver Tischplatte, CNC-gefräster Arbeitsfläche, widerstandsfähiger plasmanitrierter Oberfläche und professioneller D28 Spanntechnik eignet sich dieses System ideal für Serienfertigung, Vorrichtungsbau, Schweißkonstruktionen und industrielle Montageprozesse.

Professionelle D28 Spanntechnik für präzise Arbeitsprozesse

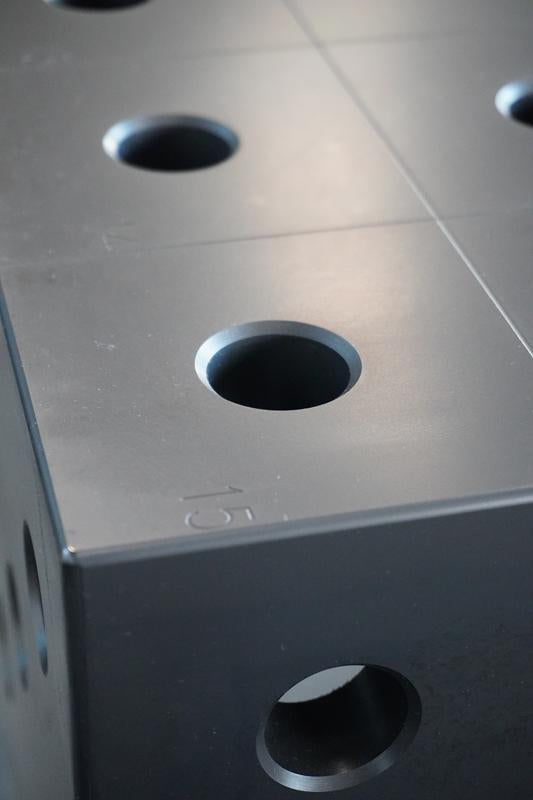

Das integrierte Ø28 Lochsystem mit präzisem 100 × 100 mm Raster ermöglicht flexible Spann- und Positionierlösungen für unterschiedlichste Werkstücke und Vorrichtungen.

Das enthaltene PROFI Spannset D28 erweitert den Schweißtisch um professionelle Spanntechnik für effiziente und wiederholgenaue Arbeitsabläufe.

Gerade bei Serienarbeiten und komplexen Konstruktionen reduziert die Kombination aus Tisch und Spanntechnik unnötige Umspannvorgänge und verbessert Präzision sowie Prozesssicherheit im täglichen Werkstatteinsatz.

Plasmanitrierte Oberfläche für hohe Belastbarkeit

Die plasmanitrierte Oberfläche wurde speziell für intensive Werkstatt- und Industrieanwendungen entwickelt.

Durch das thermochemische Nitrierverfahren entsteht eine widerstandsfähige Oberflächenstruktur mit erhöhter Härte und hoher Verschleißfestigkeit.

• Sehr hohe Oberflächenhärte
• Hohe Verschleißfestigkeit
• Korrosionsbeständige Oberfläche
• Widerstandsfähig gegen mechanische Belastung
• Dauerhafte Formstabilität
• Ideal für industrielle Dauereinsätze
• Perfekt für Serienfertigung und wiederholgenaue Arbeiten

Massive Konstruktion für professionelle Schweißarbeiten

Die 25 mm starke Tischplatte sorgt für maximale Stabilität und hohe Tragfähigkeit auch bei schweren Bauteilen und großformatigen Konstruktionen.

Die integrierte Konstruktion mit 6 Tischbeinen gewährleistet eine optimale Lastverteilung über die gesamte Arbeitsfläche hinweg.

Die PROFI Serie wurde speziell für professionelle Serienanfertigung und industrielle Schweißarbeiten entwickelt, bei denen Präzision und Wiederholgenauigkeit dauerhaft gewährleistet sein müssen.

• professioneller Metallbau
• Stahlbau
• Maschinenbau
• industrielle Serienfertigung
• Vorrichtungsbau
• modulare Spannsysteme
• großformatige Schweißkonstruktionen

Vorteile des PROFI D28 Schweißtisches mit Spannset

• Großformatige Arbeitsfläche für schwere Konstruktionen
• Professionelles System 28 Spannsystem
• 60-tlg. PROFI Spannset inklusive
• 25 mm massive Tischplatte
• Plasmanitrierte Oberfläche für hohe Belastbarkeit
• Ideal für Serienfertigung und wiederkehrende Arbeiten
• Präzise CNC-gefräste Arbeitsfläche
• Kompatibel mit allen gängigen D28 Spannmitteln
• 6 Tischbeine für maximale Stabilität
• Perfekt für modulare Spann- und Positioniersysteme

Technische Daten – Schweißtisch

• Artikelnummer: 4029721
• EAN: 4262442719858
• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 3000 × 1500 × 200 mm
• Materialstärke: 25 mm
• Material: S355 J2+N
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm
• Tischbeine: 6 Stück
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Gewicht ohne Beine: ca. 1350 kg
• Gewicht mit 6 Beinen: ca. 1413 kg
• Lieferzeit: ca. 5–7 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

60-tlg. PROFI Spannset D28×50 mm

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert und damit besonders widerstandsfähig gegen Verschleiß und mechanische Belastung.

Artikel	Artikel-Nr.	Menge
Rohrschraubzwinge D28 – 300×300 mm	4028396	3
Rohrschraubzwinge D28 – 45°	4028398	3
Rohrschraubzwinge D28 – 300×200 mm	4028400	3
Rohrschraubzwinge D28 – 300×150 mm	4028399	3
Kugelsperrbolzen D28×50 mm	4027663	12
Absteckbolzen D28	4028876	12
Universal-Anschlag D28 – 100×50×25 mm	4028469	2
Universal-Anschlag D28 – 150×50×25 mm	4028024	2
Universal-Anschlag D28 – 225×50×25 mm	4027657	2
Anschlag-Spannwinkel D28 – 75×50×75×25 mm	4028657	2
Anschlag-Spannwinkel D28 – 175×50×75×25 mm	4028658	2
Anschlag-Spannwinkel D28 – 175×50×175×25 mm (l/l)	4028652	2
Anschlag-Spannwinkel D28 – 175×50×175×25 mm (l/r)	4028653	2
Anschlag-Spannwinkel D28 – 175×50×175×25 mm (r/r)	4028649	2
WIG Brennerhalter mit Magnetfuß	4026087	1
MIG/MAG Brennerhalter mit Magnetfuß	4026088	1
Hebeöse D28	4029559	2
Masseanschluss	4029720	1
Pflege-Reinigungs-Set (Set)	4029679	—
└ Sprühflasche 1,2 Liter	4029679	1
└ Bürste Ø 30 mm	4029679	1
└ Kombi-Abziehstein 200×50×25 mm	4029679	1

Set-Gesamtgewicht: 72,10 kg

Gesamtgewicht

• Mit 6 Beinen: 1485,10 kg
• Ohne Beine: 1422,10 kg

Lieferumfang

• 3D Schweißtisch PROFI Ø28 plasmanitriert
• 6 Tischbeine inkl. Stellfüße
• 60-tlg. PROFI Spannset D28×50 mm

Empfohlenes Zubehör

Das enthaltene Spannset kann jederzeit durch zusätzliche Spannwinkel, Anschläge, Vorrichtungen und weiteres System 28 Zubehör erweitert werden.

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster des Schweißtisches.

Warum dieser Schweißtisch?

Der PROFI D28 wurde für professionelle Werkstätten und industrielle Fertigungsprozesse entwickelt, bei denen maximale Stabilität, präzise Spanntechnik und hohe Wiederholgenauigkeit gefordert werden.

Durch die Kombination aus großformatiger Arbeitsfläche, plasmanitrierter Oberfläche und professionellem Spannsystem eignet sich dieser Schweißtisch ideal für Serienanfertigung, Serienarbeiten und schwere industrielle Konstruktionen.

FAQ – Häufig gestellte Fragen

Passt das Spannset auf andere D28-Tische?
Ja, das Set ist für standardisierte Ø28 Lochsysteme ausgelegt und mit gängigen D28 Schweißtischen kompatibel.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und dadurch besonders widerstandsfähig.

Welche Vorteile bietet die plasmanitrierte Oberfläche?
Die Oberfläche bietet erhöhte Härte, hohe Verschleißfestigkeit und besseren Korrosionsschutz für den industriellen Dauereinsatz.

Ist die Arbeitshöhe verstellbar?
Die Arbeitshöhe liegt je nach Stellfüßen und Untergrund bei ca. 850–950 mm.

Wie erfolgt die Lieferung?
Die Lieferung erfolgt üblicherweise per Spedition. Die Organisation von Abladung und Einbringung erfolgt kundenseitig.
