Kugelsperrbolzen klemmt? So lösen Sie das Problem und verwenden den Bolzen richtig

Ein Kugelsperrbolzen ist ein praktisches Zubehör für Schweißtische und Lochplatten. Er ermöglicht das schnelle Fixieren, Positionieren und Lösen von Anschlägen, Winkeln und Vorrichtungselementen – ohne zusätzliches Werkzeug. Wenn der Kugelsperrbolzen jedoch klemmt oder die Kugeln nicht richtig herausstehen, funktioniert die Fixierung nicht zuverlässig.

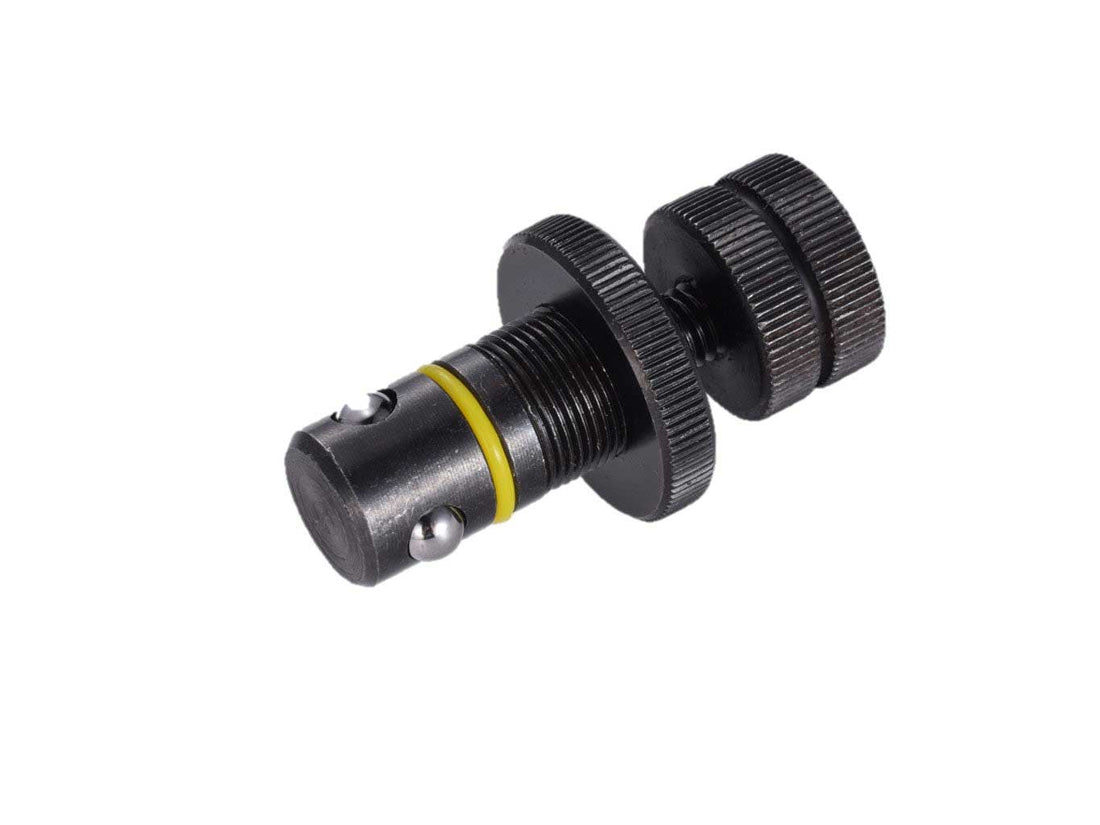

In dieser Anleitung erklären wir, warum ein Kugelsperrbolzen klemmen kann, wie sich die Kugeln wieder lösen lassen und worauf Sie bei der richtigen Nutzung achten sollten. Besonders wichtig ist dabei die korrekte Kugelstellung: Die Kugeln müssen zu etwa 3/4 aus dem Bolzen herausstehen, damit eine optimale Fixierung und Sperrfunktion gewährleistet ist.

Passende Kugelsperrbolzen und Fixierbolzen finden Sie hier: Kugelsperrbolzen & Anschlagbolzen kaufen.

Wichtige Information zur Nutzung:
Die Kugeln müssen zu etwa 3/4 aus dem Bolzen herausstehen. Nur dann kann der Kugelsperrbolzen korrekt einrasten und seine Sperrfunktion zuverlässig erfüllen.

Videoanleitung: Kugelsperrbolzen richtig lösen und verwenden

Das Video zeigt praxisnah, wie Sie vorgehen können, wenn die Kugeln im Kugelsperrbolzen klemmen oder nicht weit genug herausstehen. Die Anleitung ist besonders hilfreich, wenn der Bolzen nicht sauber einrastet oder sich die Kugeln nicht frei bewegen.

Warum klemmt ein Kugelsperrbolzen?

Wenn ein Kugelsperrbolzen klemmt, liegt das häufig nicht an einem Defekt, sondern an Verschmutzung, falscher Handhabung oder einer nicht vollständig gelösten Kugelmechanik. Im Werkstattalltag können Metallstaub, Schweißspritzer, Ölreste oder kleine Partikel in den Bereich der Kugeln gelangen und die Beweglichkeit beeinträchtigen.

Auch eine falsche Bedienung kann dazu führen, dass der Bolzen nicht richtig einrastet. Wird der Kugelsperrbolzen nicht vollständig eingesetzt oder nicht passend zur Materialstärke verwendet, stehen die Kugeln möglicherweise nicht korrekt heraus.

Metallstaub oder Schmutz im Bereich der Kugeln
leichte Verklemmung durch Späne, Spritzer oder Rückstände
nicht vollständig gedrückter oder gelöster Mechanismus
falsche Einstecktiefe oder ungeeignete Materialstärke
Kugeln stehen nicht weit genug aus dem Bolzen heraus

Die wichtigste Regel: Kugeln müssen zu 3/4 herausstehen

Damit ein Kugelsperrbolzen sicher fixieren kann, müssen die Kugeln sichtbar und ausreichend weit aus dem Bolzen herausstehen. Als praktische Orientierung gilt: Die Kugeln sollten zu etwa 3/4 aus dem Bolzen herausstehen.

Stehen die Kugeln nur minimal heraus, kann der Bolzen nicht zuverlässig sperren. Er kann sich dann leichter lösen oder nicht korrekt in der Bohrung halten. Stehen die Kugeln dagegen ausreichend weit heraus, kann die Sperrfunktion greifen und der Bolzen fixiert das Zubehör deutlich zuverlässiger.

Schritt-für-Schritt: Kugelsperrbolzen wieder gangbar machen

Wenn der Kugelsperrbolzen klemmt, gehen Sie ruhig und kontrolliert vor. Verwenden Sie keine übermäßige Gewalt, da die Kugelmechanik beschädigt werden kann.

Bolzen aus dem Lochsystem entfernen: Nehmen Sie den Kugelsperrbolzen aus dem Schweißtisch, der Lochplatte oder dem Zubehörteil heraus.
Kugeln optisch prüfen: Kontrollieren Sie, ob die Kugeln sichtbar herausstehen oder ob sie im Bolzen festsitzen.
Mechanismus mehrfach betätigen: Drücken und lösen Sie den Mechanismus mehrfach, damit sich die Kugeln wieder bewegen können.
Bereich reinigen: Entfernen Sie Schmutz, Staub, Späne oder Rückstände im Bereich der Kugeln mit einem trockenen Tuch oder geeigneter Druckluft.
Kugeln vorsichtig lösen: Falls die Kugeln festsitzen, können sie vorsichtig bewegt werden. Vermeiden Sie harte Schläge oder Werkzeuge, die die Oberfläche beschädigen.
Kugelstellung prüfen: Die Kugeln sollten nach dem Lösen wieder zu etwa 3/4 herausstehen.
Funktion testen: Setzen Sie den Bolzen erneut in das passende Lochsystem ein und prüfen Sie, ob er korrekt fixiert.

Richtige Anwendung auf dem Schweißtisch

Kugelsperrbolzen werden auf Schweißtischen und Lochplatten verwendet, um Vorrichtungselemente schnell zu positionieren und zu fixieren. Sie eignen sich besonders für Anschläge, Winkel, Halter und wiederkehrende Aufbauten im Vorrichtungsbau.

Für eine zuverlässige Funktion sollten Bolzen, Lochsystem und Materialstärke zusammenpassen. Ein D16-Kugelsperrbolzen gehört in ein 16-mm-Lochsystem, ein D28-Kugelsperrbolzen in ein 28-mm-Lochsystem.

Woran erkennt man eine korrekte Fixierung?

Eine korrekte Fixierung erkennen Sie daran, dass der Kugelsperrbolzen vollständig sitzt, nicht lose wirkt und das Zubehörteil sauber anliegt. Die Kugeln müssen dabei sichtbar sperren und dürfen nicht vollständig im Bolzen verschwinden.

Bolzen sitzt vollständig im Lochsystem
Zubehörteil liegt sauber auf
Kugeln stehen sichtbar heraus
Bolzen lässt sich nicht ungewollt herausziehen
Fixierung lässt sich kontrolliert wieder lösen

Pflege und Reinigung von Kugelsperrbolzen

Damit Kugelsperrbolzen langfristig zuverlässig funktionieren, sollten sie regelmäßig gereinigt und trocken gelagert werden. Gerade in Werkstätten können Staub, Schleifpartikel, Schweißspritzer oder Ölreste die Beweglichkeit der Kugeln beeinträchtigen.

Bolzen nach intensiver Nutzung trocken abwischen
Metallspäne und Schmutz im Kugelbereich entfernen
nicht dauerhaft in feuchter Umgebung lagern
bewegliche Bereiche regelmäßig auf Funktion prüfen
beschädigte Bolzen nicht weiterverwenden

Die brünierte Oberfläche vieler Bolzen wirkt korrosionshemmend, ersetzt aber keine sachgerechte Lagerung und Pflege. Für eine lange Lebensdauer ist eine trockene und saubere Aufbewahrung empfehlenswert.

D16 oder D28: Welcher Kugelsperrbolzen passt?

Die Wahl des richtigen Kugelsperrbolzens hängt vom verwendeten Schweißtisch-System ab. D16 steht für ein 16-mm-Lochsystem, D28 für ein 28-mm-Lochsystem. Beide Systeme verwenden unterschiedliche Bolzendurchmesser und sind nicht untereinander austauschbar.

Wann sollte ein Kugelsperrbolzen ersetzt werden?

Wenn sich die Kugeln trotz Reinigung und vorsichtigem Lösen nicht mehr frei bewegen, der Mechanismus beschädigt ist oder der Bolzen nicht mehr zuverlässig sperrt, sollte der Kugelsperrbolzen ersetzt werden. Verwenden Sie beschädigte Bolzen nicht weiter, wenn keine sichere Fixierung mehr möglich ist.

Auch sichtbare Verformungen, starke Korrosion oder beschädigte Kugeln sind Hinweise darauf, dass ein Austausch sinnvoll ist.

Fazit: Kugelsperrbolzen richtig nutzen und Kugelstellung prüfen

Wenn ein Kugelsperrbolzen klemmt, lässt sich das Problem häufig durch Reinigung, vorsichtiges Lösen der Kugeln und korrektes Einsetzen beheben. Entscheidend ist die richtige Kugelstellung: Die Kugeln müssen zu etwa 3/4 aus dem Bolzen herausstehen, damit eine zuverlässige Fixierung und Sperrfunktion möglich ist.
