Kategorie: WORK Schweißtische D28

Work-Pro Schweißtische D28 mit 12 mm Tischplatte

Die Work-Pro Schweißtische D28 verbinden eine 12 mm starke Tischplatte mit 200 mm hohen Seitenflächen und dem Lochsystem 28. Fünf Abmessungen ermöglichen die Auswahl einer Arbeitsfläche, die zu Werkstückgröße, verfügbarer Stellfläche und geplanten Spannaufbauten passt.

Bei jedem Modell wählen Sie zwischen Raster 100 × 100 mm und Diagonalraster 100 × 100 mm sowie zwischen einer Tischplattform als Bausatz oder in geschweißter Ausführung. Vier pulverbeschichtete Tischbeine und vier höhenverstellbare M16-Stellfüße gehören zum Lieferumfang.

Fünf Größen für unterschiedliche Arbeitsbereiche

Die benötigte Tischgröße richtet sich nicht allein nach der maximalen Werkstücklänge. Berücksichtigen Sie auch Spannmittel, seitlichen Zugang, Materialhandling und den verfügbaren Bewegungsraum rund um den Tisch.

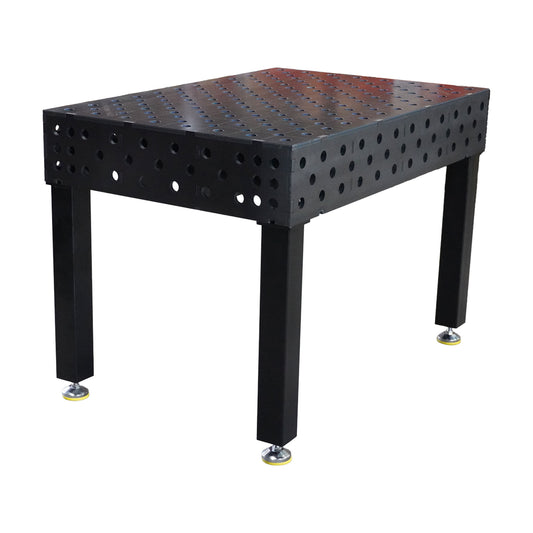

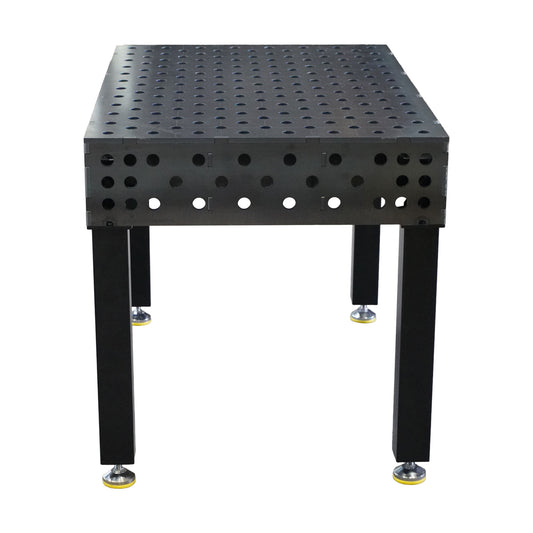

• 1200 × 800 mm: kompaktes Format für kleinere Werkstattbereiche und überschaubare Bauteile
• 1200 × 1200 mm: quadratische Arbeitsfläche mit guter Zugänglichkeit von mehreren Seiten

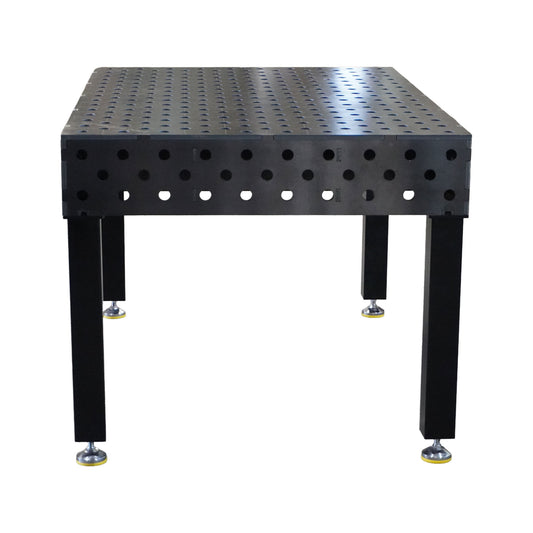

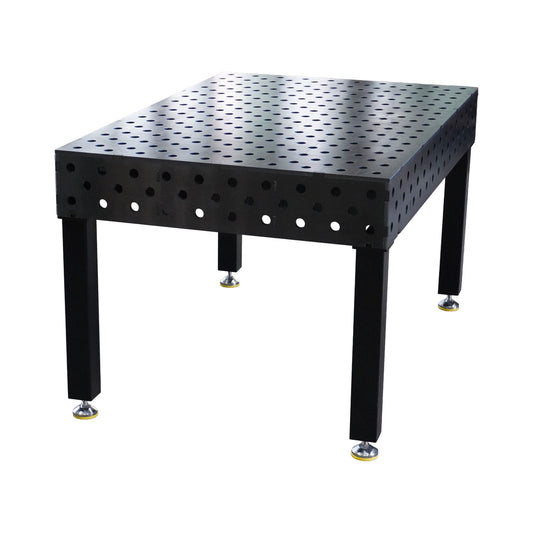

• 1500 × 1000 mm: vielseitiges Format für Rahmen, Baugruppen und wechselnde Werkstattaufgaben

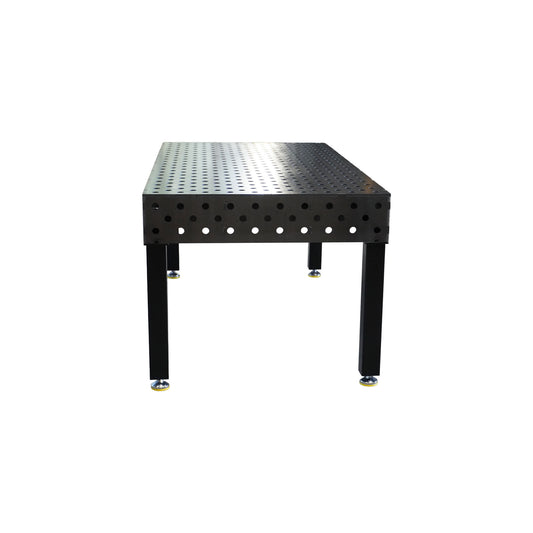

• 2000 × 1000 mm: längliche Arbeitsfläche für Profile und größere Rahmenkonstruktionen

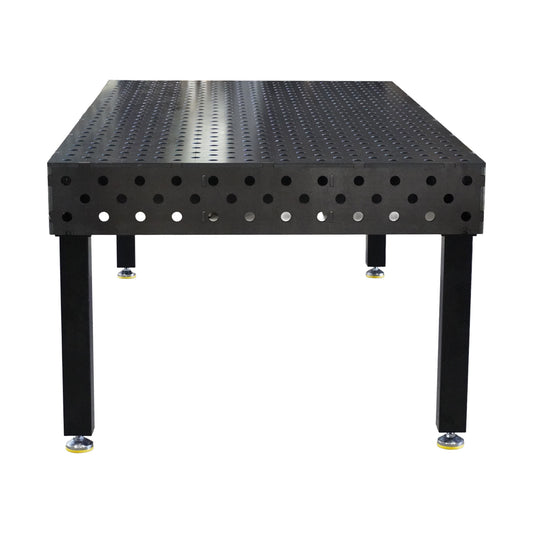

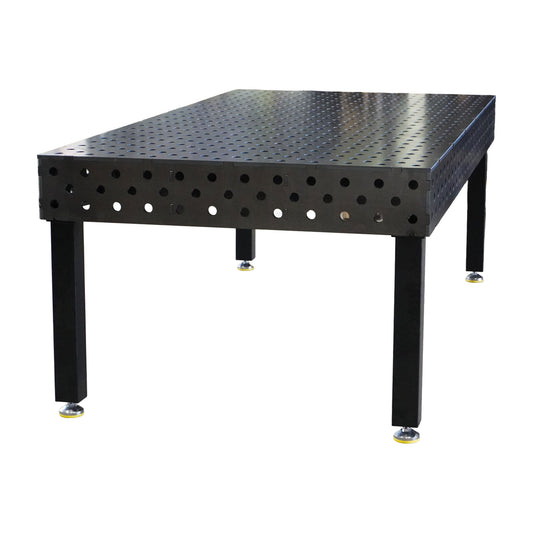

• 2400 × 1200 mm: großformatige Arbeitsfläche für entsprechend dimensionierte Bauteile und Vorrichtungen

Bei den größeren Abmessungen sollten vor der Bestellung auch Zufahrt, Türbreiten, Entlademöglichkeit und endgültige Stellfläche geprüft werden.

Technische Grundausstattung der Work-Pro D28 Serie

• 12 mm starke Tischplatte
• 200 mm hohe Seitenflächen mit Systembohrungen
• 28-mm-Lochsystem
• Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm
• Bausatz oder geschweißte Tischplattform
• PREMIUM-Oberfläche als Produkteigenschaft
• vier pulverbeschichtete Tischbeine in RAL 9005
• vier höhenverstellbare Stellfüße M16 × 100 mm
• Tischhöhe ca. 870–930 mm
• in Deutschland gefertigt und verarbeitet

Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm?

Beide Varianten verwenden das 28-mm-Lochsystem. Der Unterschied liegt in der Anordnung und Anzahl der verfügbaren Spannpunkte.

Raster 100 × 100 mm

Beim regulären Raster sind die Systembohrungen in gleichmäßigen horizontalen und vertikalen Reihen angeordnet. Diese Struktur eignet sich für klassische rechtwinklige Rahmen, Profile und wiederkehrende Aufbauten.

Diagonalraster 100 × 100 mm

Das Diagonalraster ergänzt die regulären Reihen um versetzte Systembohrungen. Dadurch stehen zusätzliche Spannpunkte für schräge Werkstücke, 45°-Verbindungen und wechselnde Geometrien zur Verfügung.

Die Entscheidung ist keine Qualitätsfrage. Wählen Sie das Raster nach den Werkstücken und Vorrichtungen, die Sie regelmäßig bearbeiten.

Schweißtisch als Bausatz oder geschweißte Ausführung

Bausatz

Bei der Bausatz-Ausführung wird die Tischplattform ungeschweißt geliefert. Die Bauteile müssen fachgerecht ausgerichtet, kontrolliert und verschweißt werden. Dafür sind geeignete Schweiß- und Messmittel sowie entsprechende Fachkenntnisse erforderlich.

Der Bausatz eignet sich für Anwender, die die Montage selbst durchführen können und den damit verbundenen Arbeitsaufwand bewusst einplanen.

Geschweißte Ausführung

Bei der geschweißten Ausführung ist die Tischplattform bereits verschweißt. Die vier mitgelieferten Tischbeine und Stellfüße müssen anschließend montiert und der Tisch am Aufstellort ausgerichtet werden.

PREMIUM-Oberfläche der Work-Pro Serie

Die PREMIUM-Oberfläche ist nicht plasmanitriert und nicht separat beschichtet. Sie entsteht durch den Fertigungs- und Endbearbeitungsprozess der deutschen Work-Pro Produktlinie.

• keine aufgebrachte Lackierung der Arbeitsfläche
• keine künstliche Versiegelung
• Schweißfähigkeit der Arbeitsfläche bleibt erhalten
• für den regelmäßigen Werkstatteinsatz ausgelegte Oberfläche

Leichte Farb- und Strukturabweichungen können material- und fertigungsbedingt auftreten und stellen für sich allein keinen Qualitätsmangel dar.

Lieferumfang der Work-Pro D28 Schweißtische

Bei jedem Work-Pro D28 Modell umfasst der bestätigte Lieferumfang:

• eine Tischplattform in der gewählten Abmessung
• gewähltes Raster oder Diagonalraster
• gewählte Ausführung als Bausatz oder geschweißt
• vier pulverbeschichtete Tischbeine in RAL 9005
• vier höhenverstellbare Stellfüße M16 × 100 mm

Bolzen, Zwingen, Anschläge, Spannwinkel und weitere Werkzeuge gehören nicht automatisch zum Lieferumfang, sofern sie im konkreten Angebot nicht ausdrücklich aufgeführt sind.

Passende Spanntechnik für 12-mm-D28-Tische auswählen

Der Lochdurchmesser D28 allein bestätigt noch nicht die vollständige Eignung eines Bolzens für jede Werkzeugkombination. Berücksichtigen Sie zusätzlich:

• 12 mm Stärke der Tischplatte
• Materialstärke des verwendeten Spannwerkzeugs
• kombinierte Gesamtdicke
• tatsächlich nutzbaren Spannbereich des Kugelsperrbolzens
• Geometrie und Auflagefläche des Werkzeugs

Bei einer Kombination aus 12-mm-Tischplatte und einem 25 mm starken PREMIUM Werkzeug ergibt sich beispielsweise eine Gesamtdicke von 37 mm. Dafür kann ein verstellbarer D28 Kugelsperrbolzen mit geeignetem Spannbereich erforderlich sein.

Work-Pro D28 gezielt mit Zubehör erweitern

Passende Systemkomponenten finden Sie in den folgenden D28 Kategorien:

• Bolzen und Kugelsperrbolzen D28
• Zwingen D28
• Anschläge D28
• Winkel und Spannwinkel D28
• Werkzeug- und Spannsets D28
• Alle Produkte im System 28

Weitere D28 Tischserien mit anderen Materialstärken, Oberflächen und Ausstattungskonzepten finden Sie bei den Schweißtischen D28.

Welche Work-Pro D28 Ausführung sollten Sie wählen?

• Raster 100 × 100 mm: für überwiegend rechtwinklige Konstruktionen und klar strukturierte Spannaufbauten
• Diagonalraster 100 × 100 mm: für zusätzliche Spannpunkte bei schrägen Werkstücken und 45°-Verbindungen
• Bausatz: für Anwender mit geeigneter Schweiß- und Messtechnik
• Geschweißt: wenn die Tischplattform bereits verschweißt geliefert werden soll
• Kompakter Tisch: bei begrenzter Stellfläche und kleineren Bauteilen
• Großes Tischformat: wenn längere Profile oder größere Baugruppen bearbeitet werden

Vor der Bestellung kontrollieren

• gewünschte Tischabmessung
• Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm
• Bausatz oder geschweißte Ausführung
• verfügbare Stell- und Bewegungsfläche
• Zufahrt und Entlademöglichkeit
• Materialstärke der vorhandenen D28 Werkzeuge
• Spannbereich der verwendeten Kugelsperrbolzen
• ausdrücklich genannter Lieferumfang

Häufige Fragen zu Work-Pro Schweißtischen D28

Welche Größen sind erhältlich?

Die Work-Pro D28 Serie umfasst 1200 × 800, 1200 × 1200, 1500 × 1000, 2000 × 1000 und 2400 × 1200 mm.

Welche Materialstärke besitzen die Tische?

Alle Modelle dieser Kollektion besitzen eine 12 mm starke Tischplatte und 200 mm hohe Seitenflächen.

Sind die Work-Pro D28 Tische Made in Germany?

Die Work-Pro Schweißtische werden in Deutschland gefertigt und verarbeitet.

Sind Tischbeine und Stellfüße enthalten?

Ja. Zum Lieferumfang gehören vier pulverbeschichtete Tischbeine und vier höhenverstellbare Stellfüße M16 × 100 mm.

Wie hoch ist der fertige Tisch?

Die Tischhöhe lässt sich über die Stellfüße ungefähr zwischen 870 und 930 mm einstellen.

Was ist der Unterschied zwischen Raster und Diagonalraster?

Das reguläre Raster besitzt horizontale und vertikale Lochreihen. Das Diagonalraster ergänzt versetzte Bohrungen und bietet zusätzliche Spannpunkte für schräge Werkstücke und 45°-Aufbauten.

Ist die PREMIUM-Oberfläche plasmanitriert?

Nein. Die PREMIUM-Oberfläche der Work-Pro Serie ist nicht plasmanitriert.

Ist die geschweißte Ausführung vollständig montiert?

Nein. Die Tischplattform wird geschweißt geliefert, die mitgelieferten Beine und Stellfüße müssen jedoch noch montiert und nivelliert werden.

Ist Spannwerkzeug im Lieferumfang enthalten?

Nicht automatisch. Spannwerkzeuge sind nur enthalten, wenn sie im konkreten Produktangebot ausdrücklich aufgeführt werden.
