Schweißtisch-Bausatz fachgerecht schweißen: Vorbereitung, Ausrichtung und Kontrolle
Ein 3D Schweißtisch ist die Grundlage für präzises Arbeiten im Metallbau, in der Schlosserei, im Vorrichtungsbau und in der professionellen Werkstatt. Damit ein Schweißtisch-Bausatz später stabil, maßhaltig und zuverlässig genutzt werden kann, kommt es beim Aufbau auf sorgfältige Vorbereitung, korrektes Ausrichten und eine kontrollierte Schweißreihenfolge an.
In dieser Anleitung zeigen wir, worauf Sie beim Schweißen eines Metallschweißtisches achten sollten – von der Prüfung des Bausatzes über das Positionieren der Quer- und Längsstreben bis zur abschließenden Kontrolle. Wenn Sie statt eines Bausatzes einen direkt einsatzbereiten Tisch suchen, finden Sie hier unsere aktuellen Schweißtische als Bausatz oder geschweißte Ausführung.
Wichtig: Diese Anleitung ist eine allgemeine Orientierung für fachkundige Anwender. Schweißarbeiten sollten nur von Personen durchgeführt werden, die über die notwendige Erfahrung, geeignete Ausrüstung und sichere Arbeitsbedingungen verfügen.
1. Bausatz vor dem Schweißen vollständig prüfen
Bevor mit dem Aufbau begonnen wird, sollte der komplette Schweißtisch-Bausatz sorgfältig geprüft werden. Kontrollieren Sie alle Bauteile auf Vollständigkeit, sichtbare Beschädigungen und korrekte Zuordnung. Dazu gehören je nach Ausführung die Tischplatte, Querstreben, Längsstreben, Seitenteile, Beine, Verbindungselemente und weiteres Zubehör.
- Alle Bauteile anhand des Lieferumfangs prüfen
- Tischplatte und Streben auf Beschädigungen kontrollieren
- Schweißflächen von Schmutz, Öl, Fett und losen Rückständen befreien
- Geeignete Spannmittel, Winkel und Messwerkzeuge bereitlegen
- Für eine ebene, stabile und sichere Arbeitsumgebung sorgen
Eine saubere Vorbereitung reduziert Fehler beim Aufbau und erleichtert später das präzise Ausrichten. Besonders bei einem 3D Schweißtisch mit Lochraster ist Maßhaltigkeit entscheidend, da der Tisch später als Referenzfläche für Werkstücke, Anschläge und Spanntechnik dient.
2. Quer- und Längsstreben auf der Schweißtischplatte positionieren
Legen Sie die Tischplatte auf eine stabile, möglichst ebene Unterlage. Anschließend werden Quer- und Längsstreben entsprechend der vorgesehenen Konstruktion positioniert. Dabei ist wichtig, dass die Streben nicht verspannt oder schief angesetzt werden.

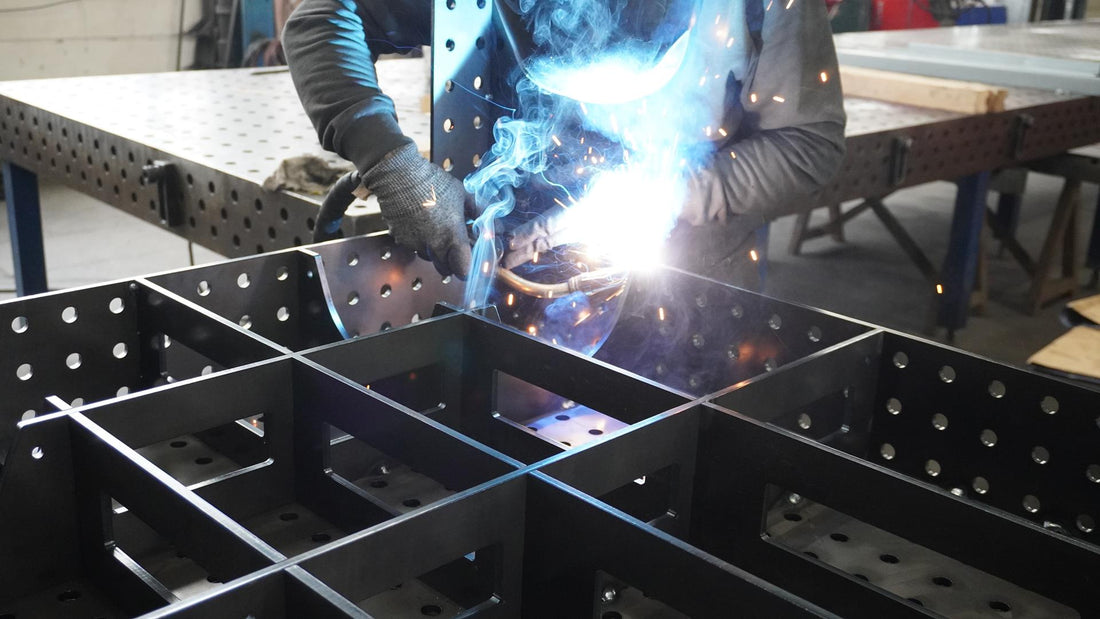

Die folgenden Bilder zeigen die Positionierung und das schrittweise Verschweißen der Streben auf der Schweißtischplatte. Sie dienen als visuelle Orientierung für den Aufbau eines 3D Schweißtisch-Bausatzes.
Prüfen Sie vor dem Heften die Ausrichtung mit geeigneten Messmitteln. Dazu gehören je nach Aufbau Winkel, Maßband, Richtlatte, Anschläge oder vorhandene Spannmittel. Kleine Abweichungen beim Aufbau können sich später auf die Ebenheit und Nutzbarkeit des Schweißtisches auswirken.
Wenn Sie noch passende Spanntechnik für Ausricht- und Montagearbeiten benötigen, finden Sie hier unser Sortiment an Werkzeugen für Schweißtische.
3. Bauteile zuerst heften und Ausrichtung kontrollieren
Beim Schweißen eines Schweißtisches sollte nicht sofort durchgehend verschweißt werden. Zuerst werden die Bauteile punktweise geheftet. Dadurch bleibt die Konstruktion korrigierbar, bevor die endgültigen Schweißnähte gesetzt werden.
- Bauteile zuerst an mehreren Punkten heften
- Rechtwinkligkeit und Ausrichtung nach dem Heften erneut prüfen
- Erst nach erfolgreicher Kontrolle mit dem eigentlichen Verschweißen beginnen
- Schweißnähte gleichmäßig und verteilt setzen
- Wärmeeintrag kontrollieren, um Verzug zu reduzieren
Die genaue Schweißnahtlänge und Schweißfolge hängen von Materialstärke, Konstruktion, Schweißverfahren und den vorhandenen Bauteilen ab. Bei vielen Bausatz-Konstruktionen ist es sinnvoll, mit kurzen Schweißnähten zu arbeiten und größere Abstände zwischen den Nähten einzuhalten, damit sich die Wärme nicht zu stark in einem Bereich konzentriert.
4. Schweißverzug beim Schweißtisch vermeiden
Ein häufiger Fehler beim Schweißen eines Metallschweißtisches ist ein zu hoher oder ungleichmäßiger Wärmeeintrag. Wird zu lange an einer Stelle geschweißt, kann sich die Konstruktion verziehen. Das ist besonders problematisch, weil ein Schweißtisch später möglichst eben und maßhaltig bleiben soll.
Um Schweißverzug zu reduzieren, empfiehlt sich eine kontrollierte, abschnittsweise Vorgehensweise:
- Nicht alle Nähte direkt hintereinander an einer Seite setzen
- Schweißpunkte und kurze Nähte über die Konstruktion verteilen
- Zwischen gegenüberliegenden Bereichen wechseln
- Bauteile regelmäßig abkühlen lassen
- Ausrichtung während des Schweißens wiederholt kontrollieren
Statt lange Nähte am Stück zu schweißen, ist es bei vielen Tischkonstruktionen sinnvoll, kurze Schweißabschnitte zu setzen und diese gleichmäßig über Quer- und Längsstreben zu verteilen. So kann der Wärmeeintrag besser kontrolliert werden.
5. Quer- und Längsstreben schrittweise verschweißen
Beginnen Sie mit den vorbereiteten Quer- und Längsstreben und setzen Sie die Schweißnähte schrittweise. Nach dem ersten Heften und den ersten kurzen Nähten wird die Konstruktion erneut kontrolliert. Anschließend können weitere Schweißpunkte oder kurze Nähte zwischen den bestehenden Bereichen ergänzt werden.
Die Schweißnähte sollten gleichmäßig verteilt sein. Bei vielen Konstruktionen werden die Abstände zwischen den Nähten bewusst nicht zu klein gewählt, um übermäßigen Wärmeeintrag zu vermeiden. Als Orientierung können Abstände von etwa 15 bis 20 cm zwischen den Schweißnähten dienen, sofern dies zur jeweiligen Konstruktion passt.
Für Anwender, die den Aufbau eines eigenen Systems planen, kann auch ein Blick auf unsere Schweißtisch-Lochplatten sinnvoll sein. Lochplatten eignen sich besonders, wenn eine bestehende Werkbank erweitert oder eine individuelle Arbeitsfläche aufgebaut werden soll.
6. Kontrolle nach dem Schweißen
Nach dem Verschweißen sollte der Schweißtisch gründlich geprüft werden. Kontrollieren Sie Ebenheit, Rechtwinkligkeit, Standfestigkeit und die Qualität der Schweißnähte. Erst wenn die Konstruktion stabil steht und die Arbeitsfläche sauber nutzbar ist, sollte der Tisch im Arbeitsalltag eingesetzt werden.
- Ebenheit der Tischplatte prüfen
- Rechtwinkligkeit der Konstruktion kontrollieren
- Standfestigkeit und Beinpositionen prüfen
- Schweißnähte optisch kontrollieren
- Eventuelle Spritzer, scharfe Rückstände oder Grate entfernen
- Arbeitsfläche reinigen und für den ersten Einsatz vorbereiten
Achten Sie besonders darauf, dass keine störenden Schweißspritzer oder scharfen Rückstände im Arbeitsbereich verbleiben. Ein sauber vorbereiteter Schweißtisch erleichtert später das präzise Arbeiten mit Werkstücken, Anschlägen und Spannwerkzeugen.
7. D16 oder D28: Welches Schweißtisch-System passt besser?
Wer einen neuen Schweißtisch plant, sollte nicht nur über die Größe und Materialstärke nachdenken, sondern auch über das passende Lochsystem. Das D16-System eignet sich besonders für flexible Werkstattarbeiten, kleinere bis mittlere Bauteile und präzise Spannaufgaben. D28 ist die robustere Wahl für größere Werkstücke, schwere Konstruktionen und hohe Spannkräfte.
Aktuelle Schweißtische finden Sie in beiden Systemen:
Wenn Sie noch unsicher sind, welches System zu Ihrer Anwendung passt, hilft unser Ratgeber: D16 oder D28 Schweißtisch – Systemwahl für kompatibles Zubehör.
8. Bausatz oder fertig geschweißter Schweißtisch?
Ein Schweißtisch-Bausatz kann sinnvoll sein, wenn Sie über die notwendige Ausrüstung verfügen und den Aufbau selbst durchführen möchten. Der Vorteil liegt in der flexiblen Montage und oft auch im einfacheren Transport. Gleichzeitig erfordert der Bausatz sorgfältiges Arbeiten, technisches Verständnis und eine saubere Schweißausführung.
Ein fertig geschweißter Schweißtisch ist die komfortablere Lösung, wenn der Tisch möglichst schnell einsatzbereit sein soll. Diese Variante eignet sich besonders für Betriebe, die ihre Arbeitszeit direkt für Schweiß- und Montagearbeiten nutzen möchten.
Eine Übersicht aktueller Modelle finden Sie hier: Schweißtische kaufen – als Bausatz oder geschweißt.
9. Passendes Zubehör für präzises Arbeiten am Schweißtisch
Nach dem Aufbau entfaltet ein 3D Schweißtisch sein volles Potenzial erst mit passendem Zubehör. Anschläge, Spannwinkel, Zwingen, Bolzen und weitere Spannwerkzeuge helfen dabei, Werkstücke exakt zu positionieren und wiederholgenau zu fixieren.
Für den Einstieg oder die Erweiterung eines bestehenden Systems sind diese Kategorien besonders relevant:
- Werkzeuge für Schweißtische
- D16 Schweißtische und Zubehör
- D28 Schweißtische und Zubehör
- Lochplatten für Schweißtische
10. Sicherheit beim Schweißen eines Metallschweißtisches
Beim Schweißen eines Schweißtisches müssen geeignete Sicherheitsmaßnahmen eingehalten werden. Tragen Sie während des gesamten Arbeitsvorgangs passende persönliche Schutzausrüstung und achten Sie auf eine sichere Umgebung.
- Geeigneten Schweißhelm verwenden
- Schutzhandschuhe und schwer entflammbare Arbeitskleidung tragen
- Für ausreichende Belüftung sorgen
- Brennbare Materialien aus dem Arbeitsbereich entfernen
- Schweißgerät und Einstellungen fachgerecht verwenden
- Nach dem Schweißen Brandkontrolle durchführen
Die konkreten Schweißparameter hängen vom Material, der Materialstärke, dem Schweißverfahren und der Konstruktion ab. Beachten Sie immer die technischen Angaben des jeweiligen Produkts sowie die geltenden Sicherheits- und Arbeitsschutzvorgaben.
Fazit: Sorgfältige Vorbereitung entscheidet über die Qualität des Schweißtisches
Das Schweißen eines 3D Schweißtisches erfordert mehr als nur das Verbinden einzelner Bauteile. Entscheidend sind die richtige Vorbereitung, präzises Ausrichten, kontrolliertes Heften, eine sinnvolle Schweißreihenfolge und die abschließende Kontrolle der Konstruktion.
Wer diese Schritte sorgfältig ausführt, schafft eine stabile Grundlage für präzise Schweiß- und Montagearbeiten. Wenn Sie statt eines Bausatzes eine direkt nutzbare Lösung bevorzugen, finden Sie bei Hot-TableDance aktuelle Schweißtische, Lochplatten und passendes Zubehör für D16- und D28-Systeme.
