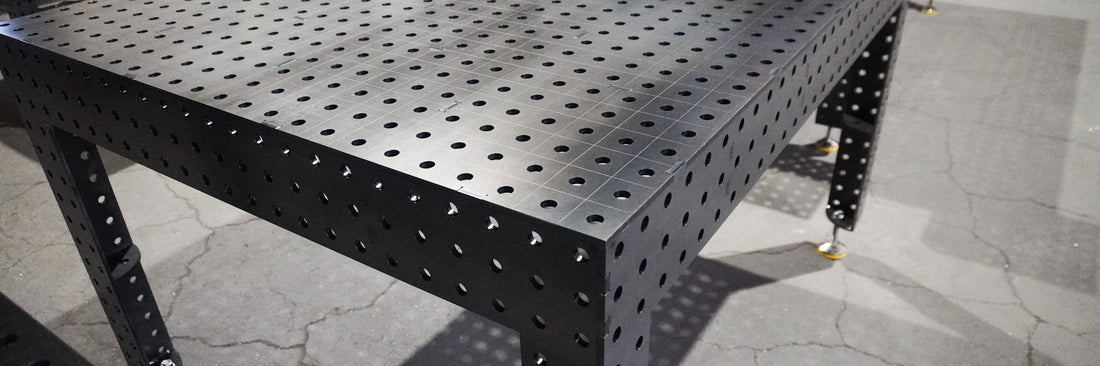

3D Schweißtisch zusammenbauen: Videoanleitung für D16 Schweißtisch-Bausätze
Ein 3D Schweißtisch ist die präzise Grundlage für Schweißarbeiten, Montageaufgaben, Vorrichtungsbau und wiederholgenaues Positionieren von Werkstücken. Damit ein Schweißtisch-Bausatz später stabil, maßhaltig und zuverlässig eingesetzt werden kann, ist ein sauberer Zusammenbau entscheidend.
In dieser Anleitung zeigen die Videos den Aufbau eines 3D Schweißtisches Schritt für Schritt: vom Einsetzen der Längs- und Querverstrebungen über die Kontrolle der Passung bis zum Heften, Verschweißen und Einstellen der Füße.
Wenn Sie direkt nach aktuellen D16 Schweißtischen suchen, finden Sie passende Modelle hier: Schweißtische D16 ansehen.
Wichtig: Diese Anleitung richtet sich an fachkundige Anwender. Schweißarbeiten sollten nur mit geeigneter Ausrüstung, sicherer Arbeitsumgebung und ausreichender Erfahrung durchgeführt werden.
Videoanleitung: 3D Schweißtisch 1200×800 mm zusammenbauen
Das erste Video zeigt den Zusammenbau eines kompakten 3D Schweißtisches in der Größe 1200×800 mm. Diese Tischgröße eignet sich besonders gut für kleinere und mittlere Werkstätten, flexible Montagearbeiten und präzise D16-Spannaufbauten.
Passend zu dieser Größenklasse ist der aktuelle Premium Schweißtisch D16 1200×800×150×8 mm. Er bietet eine kompakte, stabile Systembasis mit D16-Lochsystem und eignet sich für präzise Spann- und Montagearbeiten im Werkstattalltag.
Schritt-für-Schritt: So wird der 3D Schweißtisch montiert
Beim Aufbau eines 3D Schweißtisches ist die Reihenfolge wichtig. Die einzelnen Bauteile sollten zuerst sauber positioniert, anschließend geprüft und erst danach geheftet oder verschweißt werden. So lassen sich Passungsfehler und unnötiger Materialverzug besser vermeiden.
- Tischplatte auf eine ebene Fläche legen: Die Tischplatte sollte stabil und möglichst plan aufliegen. Eine saubere Ausgangsposition erleichtert die spätere Ausrichtung der Verstrebungen und Tischbeine.
- Längsverstrebungen einsetzen: Die Längsverstrebungen werden in die vorgesehenen Passlöcher eingesetzt. Dabei sollte kontrolliert werden, dass die Rippen korrekt sitzen und nicht verkantet sind.
- Querverstrebungen einsetzen: Anschließend werden die Querverstrebungen eingesetzt. Zusammen mit den Längsverstrebungen bilden sie die tragende Unterstruktur des Schweißtisches.
- Kurze U-Tischbeine einsetzen: Die kurzen U-Tischbeine werden in die vorgesehenen Aufnahmen gesteckt. Auch hier ist wichtig, dass die Bauteile vollständig und spannungsfrei sitzen.
- Mittlere Winkelstücke und lange U-Tischbeine einsetzen: Die Winkelstücke und langen U-Tischbeine ergänzen die Tischkonstruktion und sorgen für Stabilität im Unterbau.
- Passung sorgfältig prüfen: Prüfen Sie, ob alle Bauteile richtig sitzen. Bei Bedarf können Schraubzwingen und ein Kunststoffhammer helfen, kleinere Spalten zu schließen, ohne die Bauteile zu beschädigen.
- Obere Aufnahmeplatten anbringen: Die oberen Aufnahmeplatten für die Fußaufnahme werden montiert und ausgerichtet.
- Zuerst heften, dann verschweißen: Beginnen Sie mit kleinen Schweißpunkten. Dadurch bleibt die Konstruktion kontrollierbar und Materialverzug kann reduziert werden.
- Füße anschrauben und einstellen: Zum Schluss werden die Stellfüße montiert und eingestellt. So kann der Tisch sauber ausgerichtet werden.
Warum die Passung vor dem Schweißen so wichtig ist
Ein Schweißtisch dient später als Referenzfläche für Werkstücke, Anschläge, Spannwinkel und weitere Spanntechnik. Deshalb sollte der Bausatz vor dem Verschweißen besonders sorgfältig geprüft werden. Kleine Spalten, schief sitzende Verstrebungen oder verspannte Bauteile können sich später auf Stabilität und Maßhaltigkeit auswirken.
Arbeiten Sie deshalb kontrolliert und prüfen Sie die Passung mehrmals:
- liegen alle Rippen sauber in den Passlöchern?
- sitzen die Tischbeine vollständig in den Aufnahmen?
- gibt es sichtbare Spalten zwischen den Bauteilen?
- ist die Konstruktion rechtwinklig ausgerichtet?
- wurde vor dem endgültigen Verschweißen ausreichend geheftet?
Passende Spannmittel, Anschläge und Werkzeuge für Montage- und Ausrichtarbeiten finden Sie hier: Werkzeuge für Schweißtische ansehen.
Schweißverzug beim Schweißtisch-Bausatz reduzieren
Beim Schweißen eines Schweißtisches sollte der Wärmeeintrag kontrolliert werden. Wird zu lange an einer Stelle geschweißt, kann sich die Konstruktion verziehen. Besonders bei Tischplatten und Unterkonstruktionen ist eine gleichmäßige, verteilte Schweißreihenfolge wichtig.
- zuerst nur kleine Schweißpunkte setzen
- Bauteile nach dem Heften erneut kontrollieren
- nicht alle Nähte direkt hintereinander an einer Seite setzen
- Schweißpunkte über die Konstruktion verteilen
- bei Bedarf Schraubzwingen verwenden, um Spalten zu reduzieren
- Bauteile zwischendurch abkühlen lassen
Diese Vorgehensweise unterstützt einen kontrollierten Aufbau und hilft dabei, die spätere Nutzbarkeit des Schweißtisches als präzise Arbeits- und Spannfläche zu erhalten.
Videoanleitung: 3D Schweißtisch 2000×1000 mm zusammenbauen
Das zweite Video zeigt den Aufbau eines größeren 3D Schweißtisches in der Größe 2000×1000 mm. Diese Tischgröße bietet deutlich mehr Arbeitsfläche und eignet sich besonders für größere Werkstücke, längere Bauteile und umfangreichere Spannaufbauten.
Für Anwender, die eine größere D16-Arbeitsfläche benötigen, ist der Premium Schweißtisch D16 2000×1000×150×8 mm eine passende Systembasis.
1200×800 oder 2000×1000 mm: Welche Schweißtischgröße passt besser?
Die passende Tischgröße hängt stark von der Anwendung ab. Ein 1200×800-mm-Schweißtisch ist kompakt, flexibel und ideal für kleinere bis mittlere Werkstücke. Ein 2000×1000-mm-Schweißtisch bietet mehr Spannfläche und eignet sich besser für größere Konstruktionen.
- 1200×800 mm: kompakte Werkstattlösung für Reparaturen, Einzelanfertigungen, kleinere Rahmen und flexible D16-Spannaufbauten
- 2000×1000 mm: größere Arbeitsfläche für längere Bauteile, umfangreichere Vorrichtungen und anspruchsvollere Montagearbeiten
Eine Übersicht aktueller Modelle finden Sie in der Kategorie Schweißtische D16.
D16-System: flexibel, präzise und modular erweiterbar
Die in den Videos gezeigten Schweißtische gehören zum D16-System. Dieses 16-mm-Lochsystem eignet sich besonders für flexible Werkstattarbeiten, präzise Spannaufgaben und modulare Vorrichtungen. Mit passendem Zubehör lassen sich Werkstücke schnell positionieren, ausrichten und fixieren.
Für D16-Schweißtische sind besonders diese Kategorien relevant:
Bausatz oder geschweißte Ausführung?
Viele Schweißtische sind je nach Modell als Bausatz oder geschweißte Ausführung erhältlich. Ein Bausatz ist interessant, wenn der Aufbau selbst durchgeführt werden soll und die notwendige Ausrüstung vorhanden ist. Die geschweißte Variante ist die komfortablere Lösung, wenn der Tisch schneller einsatzbereit sein soll.
- Bausatz: geeignet für Anwender mit Erfahrung, Werkstattausrüstung und eigener Montage-/Schweißmöglichkeit
- Geschweißt: empfehlenswert, wenn der Tisch möglichst schnell und ohne zusätzlichen Aufbau genutzt werden soll
Aktuelle Schweißtische als Bausatz oder geschweißte Ausführung finden Sie hier: Schweißtische kaufen.
D16 oder D28: Welches System ist sinnvoll?
Neben der Tischgröße ist auch das Lochsystem entscheidend. Das D16-System eignet sich besonders für flexible Werkstattarbeiten und kleinere bis mittlere Bauteile. Das D28-System ist für größere Werkstücke, schwere Konstruktionen und höhere Spannkräfte ausgelegt.
Wenn Sie unsicher sind, welches System besser zu Ihrer Anwendung passt, hilft unser Ratgeber: D16 oder D28 Schweißtisch – Systemvergleich lesen.
Sicherheit beim Zusammenbau eines 3D Schweißtisches
Beim Aufbau und Verschweißen eines Schweißtisches sollten geeignete Sicherheitsmaßnahmen eingehalten werden. Dazu gehören eine stabile Arbeitsumgebung, sichere Lagerung der Bauteile, persönliche Schutzausrüstung und fachgerechter Umgang mit Schweißgerät und Werkzeugen.
- Schweißhelm und geeignete Schutzhandschuhe verwenden
- schwer entflammbare Arbeitskleidung tragen
- für ausreichende Belüftung sorgen
- brennbare Materialien aus dem Arbeitsbereich entfernen
- Bauteile gegen Verrutschen sichern
- Schweißgerät entsprechend Material und Verfahren einstellen
Fazit: Mit sauberer Montage zur stabilen Schweißtisch-Basis
Der Zusammenbau eines 3D Schweißtisches erfordert sorgfältige Vorbereitung, korrektes Einsetzen der Verstrebungen, genaue Kontrolle der Passung und eine kontrollierte Schweißreihenfolge. Wer diese Schritte beachtet, schafft eine stabile Grundlage für präzise Schweiß-, Montage- und Spannarbeiten.
Die beiden Videos zeigen praxisnah, worauf beim Aufbau von 1200×800-mm- und 2000×1000-mm-Schweißtischen zu achten ist. Für aktuelle D16-Systemtische, Lochplatten und passendes Zubehör finden Sie hier die wichtigsten Kategorien:
