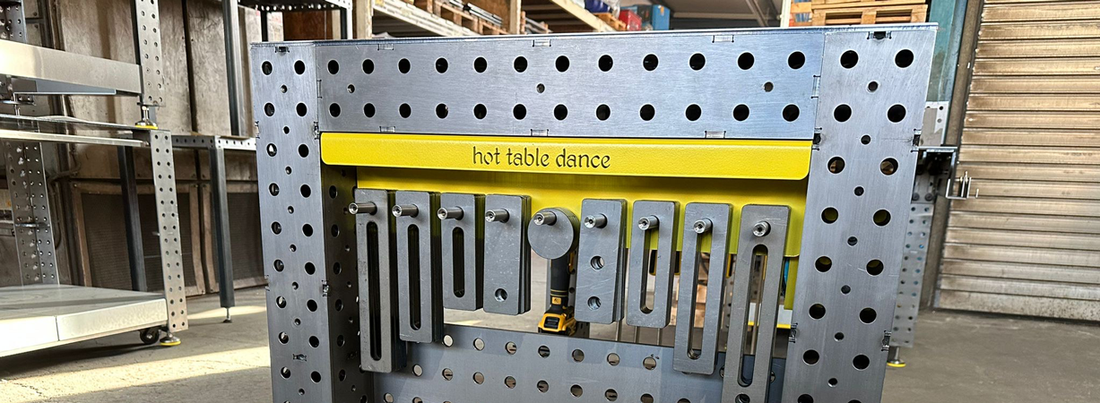

Zusammenbau 3-D Schweißtisch Revolution
Die vier Lochblechplatten für den 3-D Schweißtisch-Bein zusammen mit den 3 inneren Vierkantplatten zusammensetzen. Darauf achten, dass die obere mit dem M10 Gewinde, die untere mit dem 17mm Durchgangsloch und die mittlere Platte richtig positioniert werden, bevor diese zusammengeschweißt werden, bei den Beinblechplatten ist ebenfalls drauf zu achten, dass diese von der Position unten und oben nicht vertauscht werden. Bei den Längs- und Quer- Vierkant-Verstrebungen ebenfalls darauf achten, dass diese richtig zusammengesetzt werden und genauso wie bei den Tischbeinen auf Rechtwinkligkeit sowie auf Parallelität geachtet wird, diese ist wichtig damit sie später genau mit dem 3-D Schweißtisch arbeiten können.
Wenn die Beine und die Verstrebungen zusammengeschweißt sind, setzen sie die Tischplatte auf die fertig montierten Füße, was zu zweit am besten geht.
Setzen sie die vier Schrauben nun von oben an den Tischbeinen an und ziehen diese noch nicht fest. Das gleiche machen Sie nun mit den Verstrebungen unter dem Schweißtisch.
Nachdem alle Schrauben angesetzt wurden kann man nun beginnen die oberen Inbusschrauben leicht anzuziehen, sowie die von den unteren Vierkantverstrebungen anzuziehen. Unten kommen nun die Blechstreifen für den Ablageboden ran, diese werden leicht angezogen und danach kommt der stabile Schweißtischboden rein.
Wenn alles soweit passt kann man alle M10 Schrauben mit 35 NM, sowie die M8 Schrauben mit 20 NM anziehen. Oben kommt das Alu Spitzschutzblech hin, dieses kann von unten mit den Muttern angesetzt werden und auch gleich angezogen werden. Wenn der Schweißtisch soweit fertigmontiert ist, kann man die unteren seitlichen Werkzeugaufnahmen anbringen, wie im Video, bzw. in der Zeichnung beschrieben.
PS: Im Bausatz, sind keine Senkungen, Fasen und Gewinde vorhanden, diese müssen vor dem Zusammenbau selbst erstellt werden.
Wir wünschen dir viel Spaß mit deinem Neuen 3-D Schweißtisch Revolution von Hot Table Dance.
