Kategorie: 12mm D28 Werkzeuge

D28 Werkzeuge in 12 mm für Schweißtische und Lochplatten

Diese Kollektion bündelt Anschläge und Positionierelemente D28 in 12-mm-Ausführung. Zur Auswahl stehen Universal-Anschläge mit unterschiedlichen Abmessungen und Lochbildern, Flachwinkel, Exzenterscheiben und eine Winkel-Einstellschablone für Arbeitsplätze im System 28.

Die Angabe 12 mm bezeichnet die Materialstärke der hier zusammengefassten Werkzeugausführungen. Für die Auswahl sind außerdem Produkttyp, Länge, Lochbild, Befestigung und der vorgesehene Spann- oder Positionieraufbau relevant.

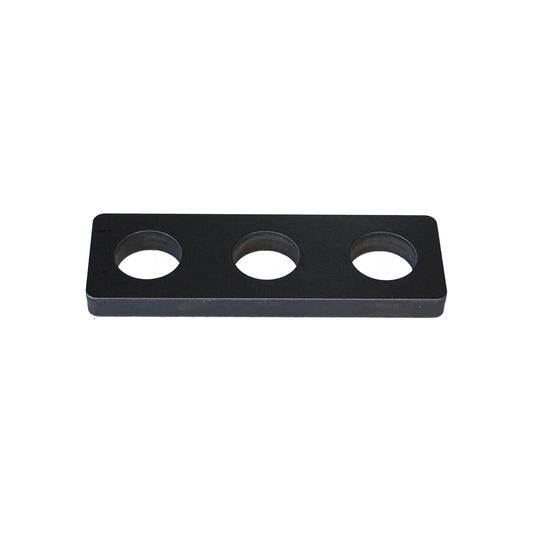

Universal-Anschläge D28 in unterschiedlichen Abmessungen

Universal-Anschläge stellen lineare Anlageflächen für Werkstücke und Vorrichtungen bereit. Die Kollektion enthält kompakte und längere Ausführungen, sodass die Anschlaglänge passend zur Werkstückgröße und zum verfügbaren Arbeitsraum gewählt werden kann.

Neben der Länge unterscheiden sich die Anschläge durch die Anzahl und Anordnung ihrer Rund- und Langlöcher. Die geeignete Ausführung richtet sich daher nicht allein nach den Außenmaßen, sondern auch nach den benötigten Befestigungspositionen und dem gewünschten Verstellweg.

Rundloch, Langloch oder kombiniertes Lochbild?

• Rundloch – für einen definierten Befestigungs- und Positionierpunkt
• Langloch – für einen begrenzten Verstellweg vor dem Fixieren
• Kombiniertes Lochbild – verbindet feste Befestigungspunkte mit einer variablen Anschlagposition

Ein Anschlag mit Rundlöchern wird an vorgegebenen Positionen befestigt. Ein Langloch ermöglicht dagegen eine begrenzte Verschiebung des Werkzeugs. Ausführungen mit kombinierten Lochbildern können beide Funktionen innerhalb eines Anschlags bereitstellen.

Flachwinkel D28 für rechtwinklige Positionieraufgaben

Flachwinkel kombinieren eine horizontale und eine vertikale Anlagefläche in kompakter Bauform. Sie können für rechtwinklige Positionier-, Ausricht- und Montageaufgaben auf dafür geeigneten System-28-Arbeitsflächen eingesetzt werden.

Die Flachwinkel dieser Kollektion unterscheiden sich in ihren Abmessungen und Lochbildern. Berücksichtigen Sie bei der Auswahl die benötigte Anlagefläche, Aufbauhöhe, Befestigungspositionen und Werkstückgeometrie.

Exzenterscheiben D28 für kompakte Anlagepunkte

Eine Exzenterscheibe wird über eine geeignete D28-Bohrung befestigt und durch Drehen an das Werkstück herangeführt. Aufgrund ihrer außermittigen Geometrie verändert sich dabei der Abstand zwischen Befestigungspunkt und äußerer Anlagefläche.

Exzenterscheiben eignen sich für kompakte Positionier- und Anlageaufgaben, bei denen nur begrenzter Platz zur Verfügung steht. Durchmesser, Materialstärke und benötigter Verstellbereich sollten zum jeweiligen Aufbau passen.

Winkel-Einstellschablone D28

Die Winkel-Einstellschablone unterstützt das Einstellen oder Übertragen definierter Winkel. Sie ist als Positionier- und Einstellhilfe von einem Spannwinkel oder Flachwinkel zu unterscheiden.

Die gewünschte Winkeleinstellung und die Befestigung innerhalb des D28-Aufbaus sollten vor Arbeitsbeginn passend zur jeweiligen Vorrichtung festgelegt werden.

Was bedeutet die 12-mm-Ausführung?

Die Angabe 12 mm beschreibt die Materialstärke der Werkzeuge und Systemelemente dieser Kollektion. Sie bedeutet nicht automatisch, dass die Produkte ausschließlich mit einer 12 mm starken Tischplatte oder Lochplatte verwendet werden können.

Für die Kombination mit einem vorhandenen Arbeitsplatz müssen neben dem 28-mm-Lochsystem auch Bauform, Befestigung, verwendete Bolzen, Materialstärken und der vorgesehene Aufbau berücksichtigt werden.

D28 Anschläge mit Bolzen und Zwingen kombinieren

Für die Befestigung eines Anschlags oder Flachwinkels werden geeignete D28-Bolzen benötigt. Abhängig von Werkstück und Aufgabe können zusätzlich Zwingen, Spannwinkel oder weitere Positionierelemente eingesetzt werden.

Passende Verbindungselemente finden Sie bei den Bolzen D28. Weitere Spannmittel stehen bei den Zwingen D28 zur Auswahl.

Größere Spannwinkel, U-Form-Winkel und räumliche Aufbauelemente finden Sie bei den Winkeln D28.

Weitere Werkzeuge für das System 28

Diese 12-mm-Kollektion zeigt eine gezielte Auswahl aus Anschlägen und Positionierelementen. Das vollständige Sortiment mit Bolzen, Zwingen, Winkeln, Sets, Spannbrücken und weiteren Systemelementen finden Sie bei den Werkzeugen D28.

Schweißtische, Lochplatten, Werkzeuge und Sets bündelt die System-28-Auswahl.

Häufige Fragen zu D28 Werkzeugen in 12 mm

Welche Produkte enthält diese Kollektion?

Die Kollektion umfasst Universal-Anschläge, Flachwinkel, Exzenterscheiben und eine Winkel-Einstellschablone im System 28.

Was bedeutet 12 mm bei diesen Werkzeugen?

Die Angabe bezeichnet die Materialstärke der jeweiligen Werkzeugausführung. Sie ist von der Materialstärke eines Schweißtisches oder einer Lochplatte getrennt zu betrachten.

Was ist der Unterschied zwischen Rundloch und Langloch?

Ein Rundloch ermöglicht einen definierten Befestigungspunkt. Ein Langloch bietet einen begrenzten Verstellweg, über den die Position des Werkzeugs vor dem Fixieren angepasst werden kann.

Ist eine Exzenterscheibe ein Universal-Anschlag?

Nein. Ein Universal-Anschlag stellt eine lineare Anlagefläche bereit. Eine Exzenterscheibe besitzt eine außermittige Geometrie und wird durch Drehen an das Werkstück herangeführt.

Sind die Werkzeuge mit jedem D28 Schweißtisch kombinierbar?

Nicht automatisch. Neben dem 28-mm-Lochsystem müssen Bauform, Materialstärke, Lochbild, Befestigung, verwendete Bolzen und der vorgesehene Aufbau berücksichtigt werden.

Werden alle Produkte dieser Kollektion in Deutschland gefertigt?

Ja. Alle Produkte dieser Kollektion werden in Deutschland gefertigt und verarbeitet.
