Schweißtisch 1200×1200 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 40-tlg. PROFI Spannset

Kompakter System 28 Schweißtisch mit PROFI Spannset für modulare Werkstattprozesse und präzise Vorrichtungen

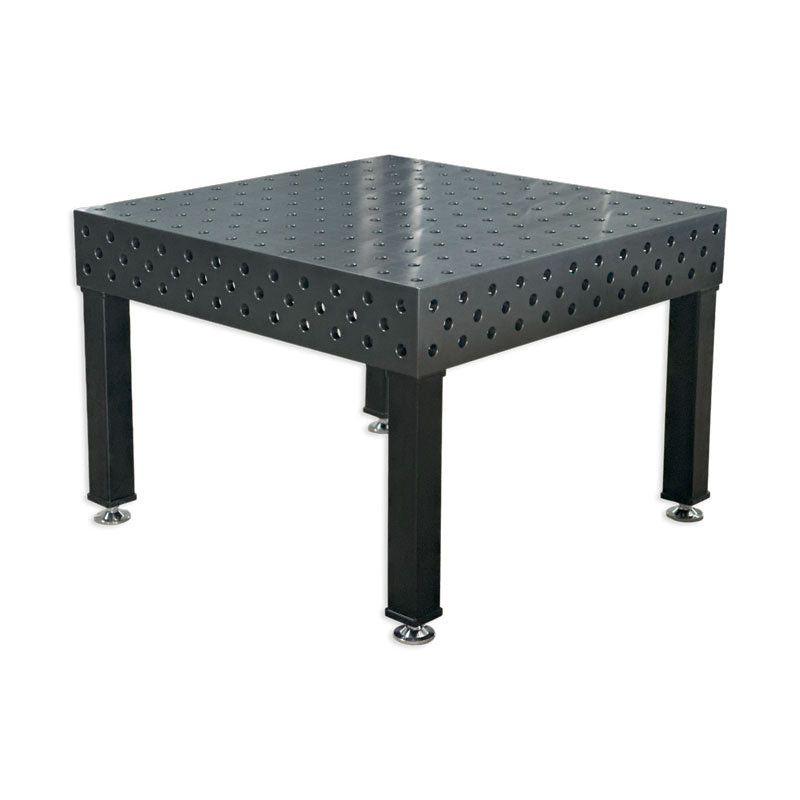

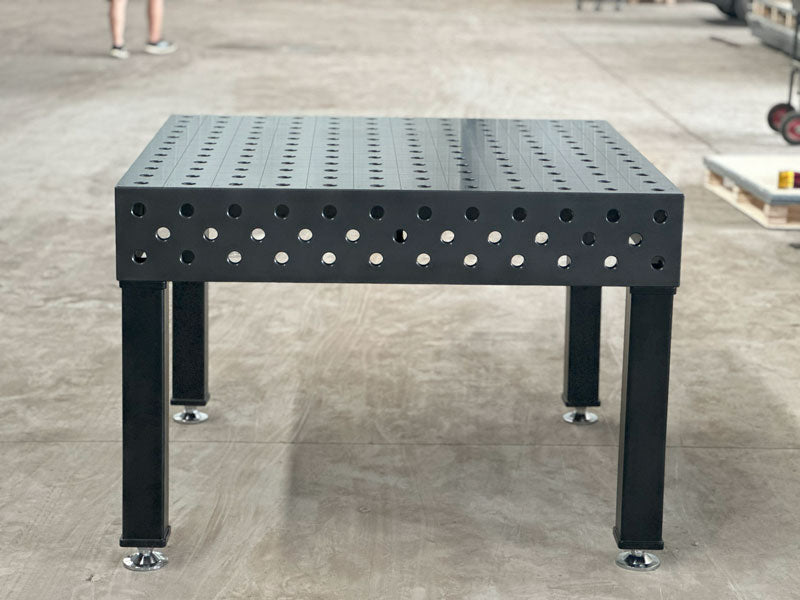

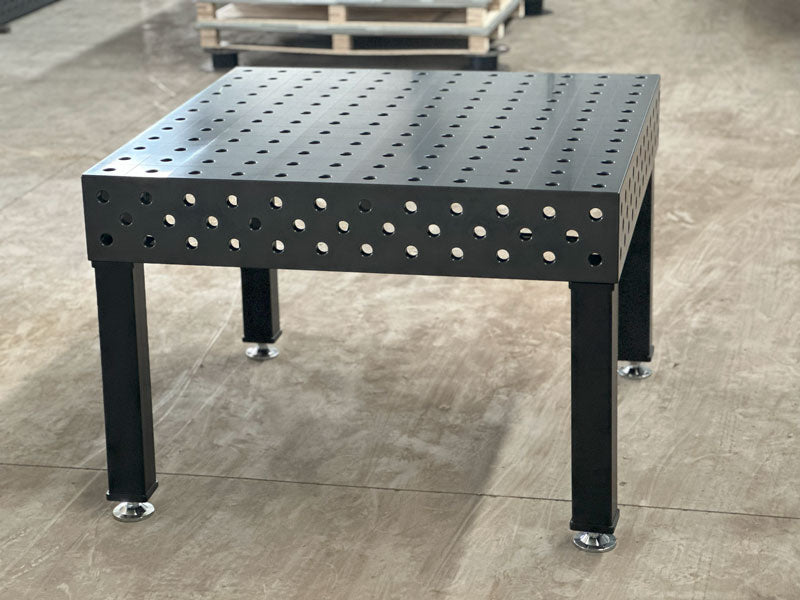

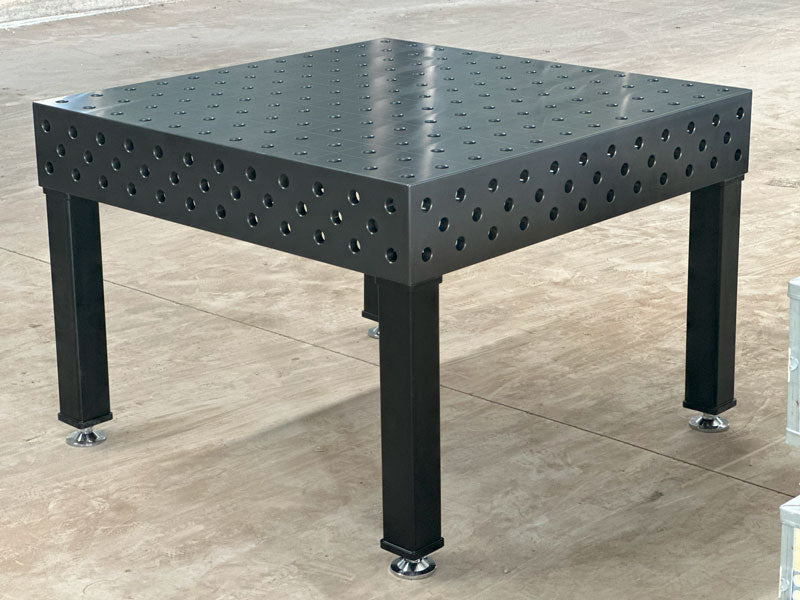

Der 3D Schweißtisch PROFI Ø28 mit kompakter quadratischer Arbeitsfläche von 1200 × 1200 × 200 mm ist eine professionelle Systemlösung für präzise Spann-, Montage- und Vorrichtungsarbeiten. Die quadratische Bauform eignet sich besonders für flexible Werkstattlayouts, modulare Arbeitsplätze und Anwendungen, bei denen eine robuste, aber platzsparende D28-Arbeitsfläche benötigt wird.

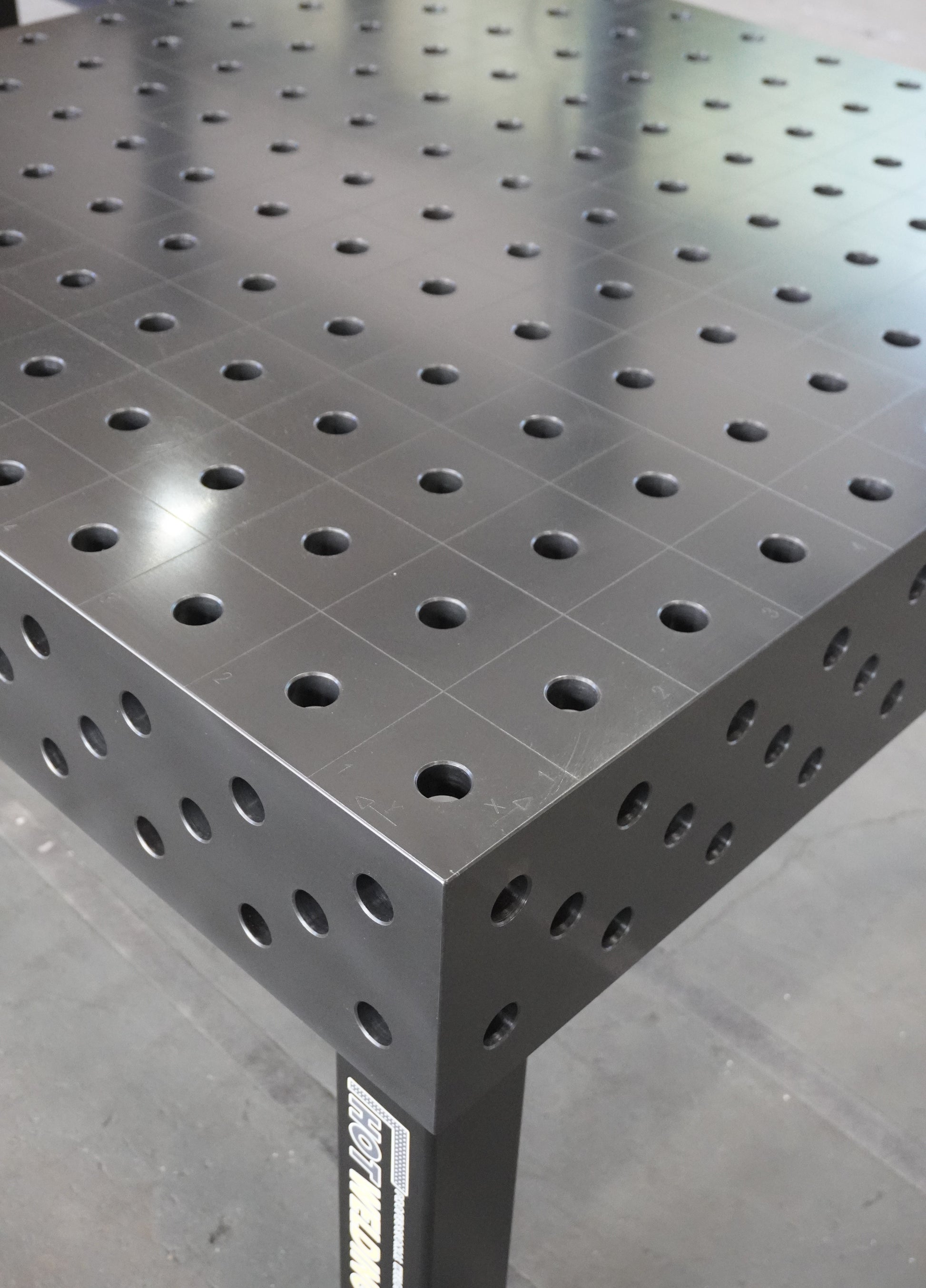

Durch die Kombination aus 25 mm starker Tischplatte, CNC-bearbeiteter Arbeitsfläche, plasmanitrierter Oberfläche und Lochraster 100 × 100 mm mit Gravur bietet dieser Schweißtisch eine belastbare Grundlage für präzise Positionierarbeiten, wiederholgenaue Vorrichtungen und professionelle Spanntechnik im System 28.

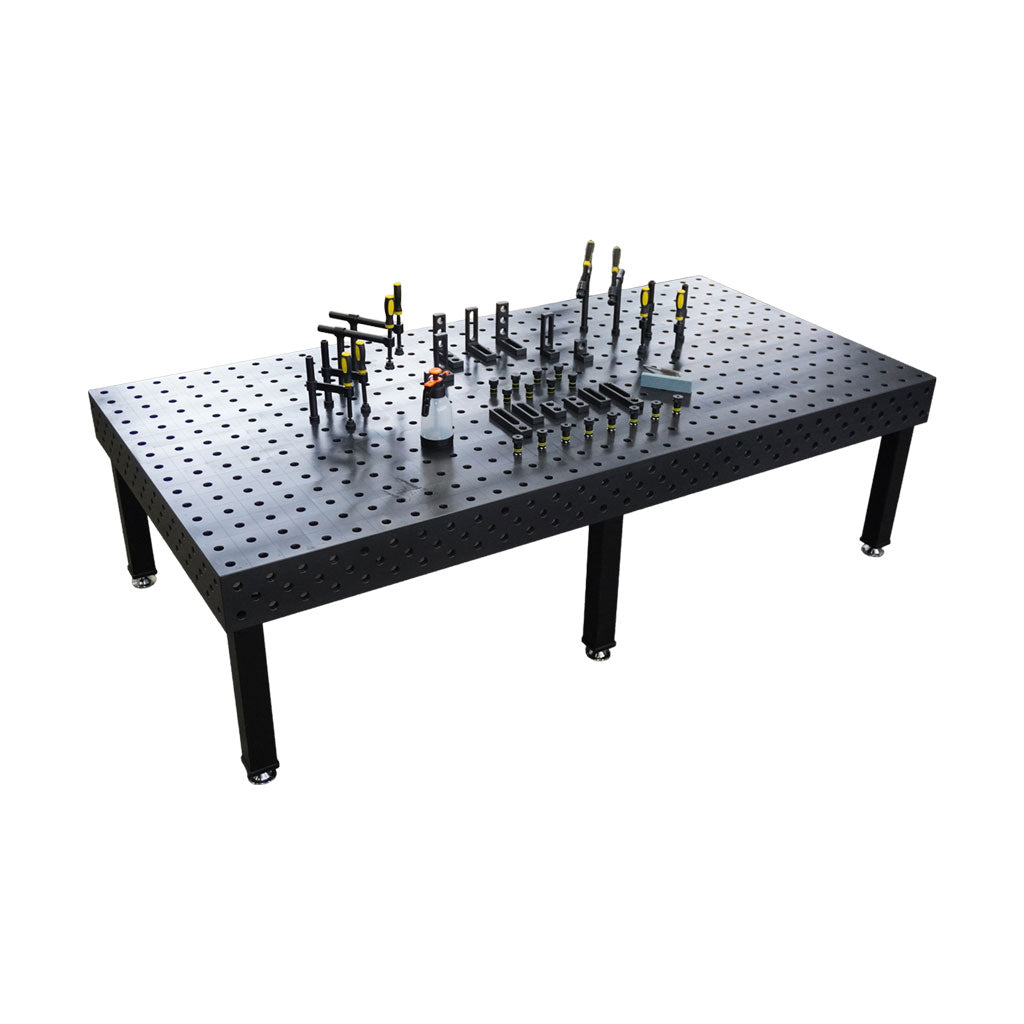

Das enthaltene 40-tlg. PROFI Spannset D28×50 mm erweitert den Tisch zu einem sofort nutzbaren Komplettsystem. Damit stehen wichtige Spannmittel, Anschläge, Bolzen, Spannwinkel sowie Pflegezubehör direkt zur Verfügung – ideal für strukturierte Werkstattprozesse und modulare Erweiterungen.

Modulare Spanntechnik mit System 28

Das Ø28 Lochsystem ermöglicht den Einsatz gängiger D28-Spannmittel wie Kugelsperrbolzen, Absteckbolzen, Anschläge, Spannwinkel und Rohrschraubzwingen. Dadurch lassen sich Werkstücke schnell positionieren, fixieren und für Schweiß-, Montage- oder Prüfarbeiten vorbereiten.

Gerade bei wiederkehrenden Arbeiten unterstützt das System 28 eine saubere Struktur im Arbeitsprozess. Vorrichtungen können reproduzierbar aufgebaut, Werkstücke präzise ausgerichtet und Spannpunkte flexibel angepasst werden.

• Professionelles D28 Lochsystem

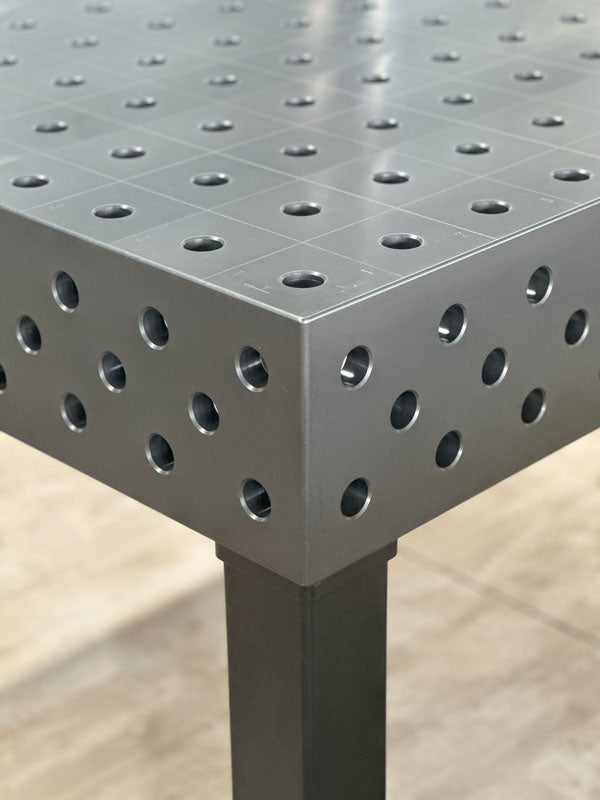

• Lochraster 100 × 100 mm mit Gravur
• Kompatibel mit gängigen System-28-Spannmitteln
• Ideal für modulare Spanntechnik und Zubehör-Erweiterungen
• Geeignet für präzise Vorrichtungs- und Montagearbeiten
• Unterstützt wiederholgenaue Arbeitsabläufe

Plasmanitrierte Oberfläche für professionelle Nutzung

Die plasmanitrierte Oberfläche ist auf intensive Werkstatt- und Industrieanwendungen ausgelegt. Durch das thermochemische Nitrierverfahren entsteht eine widerstandsfähige Oberflächenstruktur mit erhöhter Härte und sehr guter Verschleißfestigkeit.

• Hohe Oberflächenhärte
• Hohe Verschleißfestigkeit im täglichen Einsatz
• Verbesserter Korrosionsschutz
• Widerstandsfähig gegen mechanische Beanspruchung
• Dauerhafte Formstabilität
• Ideal für Serienfertigung und wiederholgenaue Arbeiten
• Geeignet für professionelle Werkstattprozesse

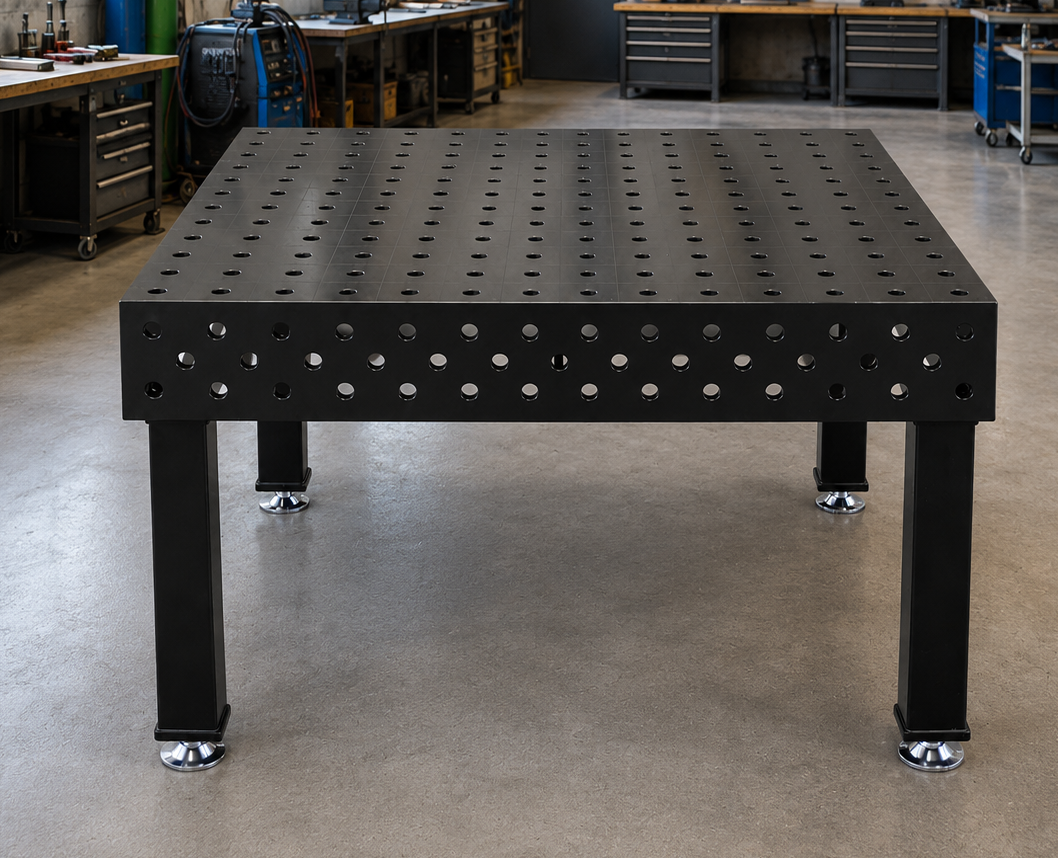

Kompakte quadratische Bauform für flexible Werkstattlayouts

Die Abmessung 1200 × 1200 mm bietet eine kompakte, gleichmäßig nutzbare Arbeitsfläche für kleinere bis mittlere Baugruppen, Vorrichtungen und Werkstücke. Durch die quadratische Form lässt sich der Tisch flexibel in bestehende Werkstattbereiche integrieren und von mehreren Seiten sinnvoll nutzen.

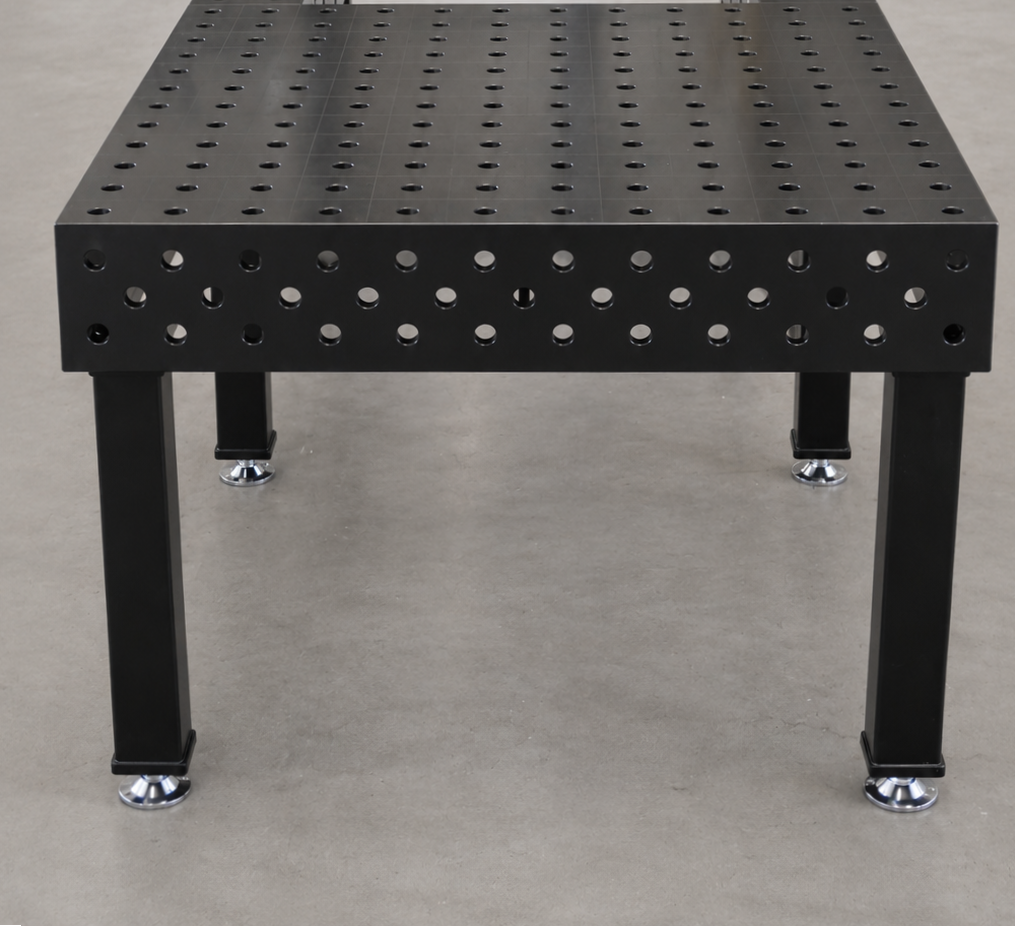

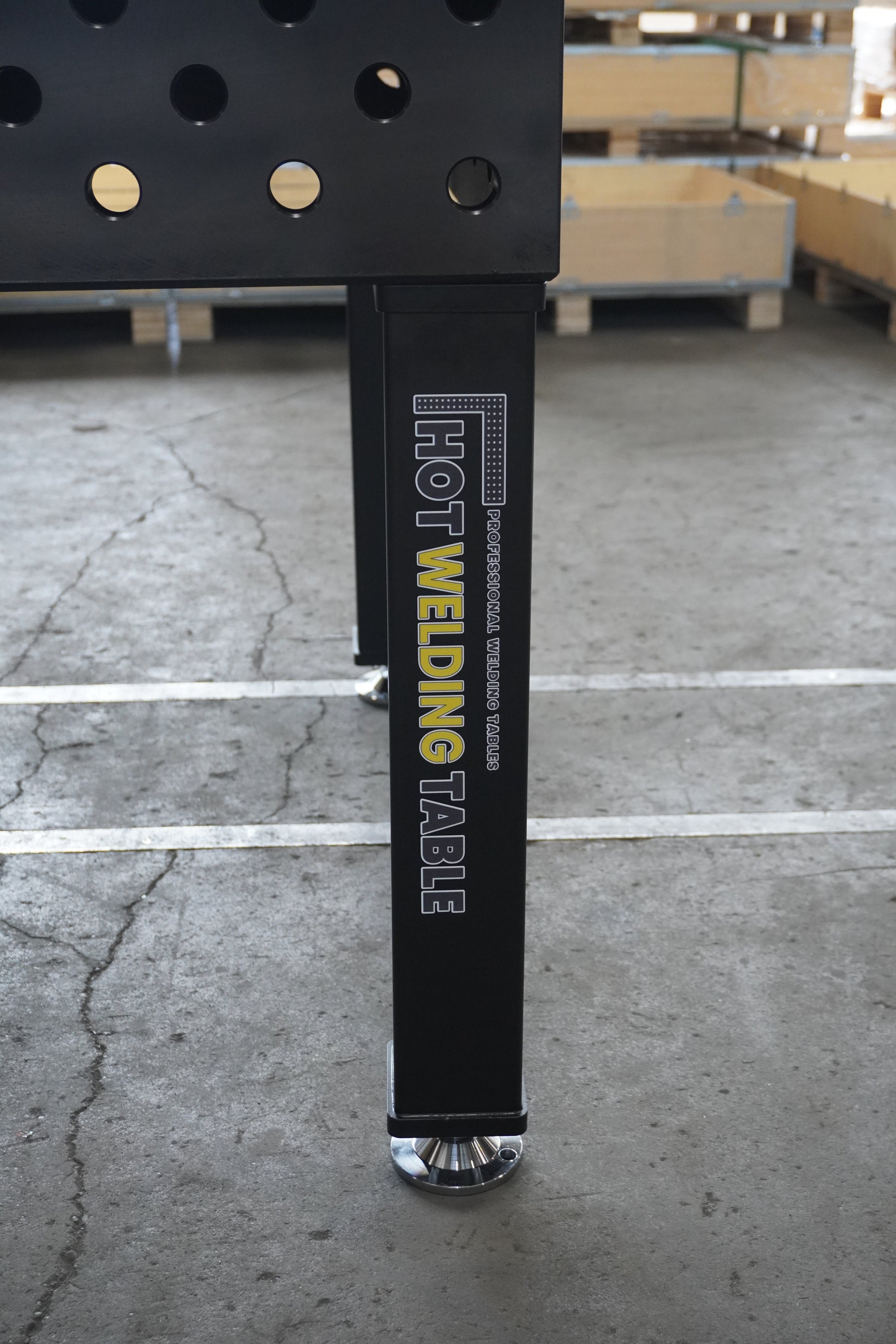

Die massive 25 mm Tischplatte sorgt für hohe Stabilität und Belastbarkeit. Die im Lieferumfang enthaltenen 4 Tischbeine inklusive Stellfüße bilden eine stabile Arbeitsbasis und sind bereits im Produktumfang enthalten.

Vorteile des PROFI D28 Schweißtisches mit 40-tlg. Spannset

• Kompakte quadratische Arbeitsfläche 1200 × 1200 mm
• 25 mm starke Tischplatte
• Plasmanitrierte Oberfläche
• Professionelles Ø28 Lochsystem
• Lochraster 100 × 100 mm mit Gravur
• 40-tlg. PROFI Spannset D28×50 mm inklusive
• 4 Tischbeine inklusive Stellfüße enthalten
• Ideal für modulare Spanntechnik und Werkstattprozesse
• Geeignet für Vorrichtungsbau, Montage und Serienarbeiten
• Kompatibel mit gängigen D28-Zubehörteilen

Technische Daten – Schweißtisch

• Artikel-Nr.: 4029732
• EAN: 4262442719971
• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 1200 × 1200 × 200 mm
• Materialstärke: 25 mm
• Material: S355 J2+N, CNC-bearbeitet, plasmanitriert
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm mit Gravur
• Tischbeine: 4 Stück inklusive Stellfüße
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Gewicht Tisch ohne Beine: ca. 450 kg
• Gewicht Tischbeine: ca. 40 kg
• Gesamtgewicht Tisch: ca. 490 kg
• Lieferzeit: ca. 5–7 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

Lieferumfang

• 1 × 3D Schweißtisch PROFI Ø28 plasmanitriert
• 4 × Tischbeine inklusive Stellfüße
• 1 × 40-tlg. PROFI Spannset D28×50 mm

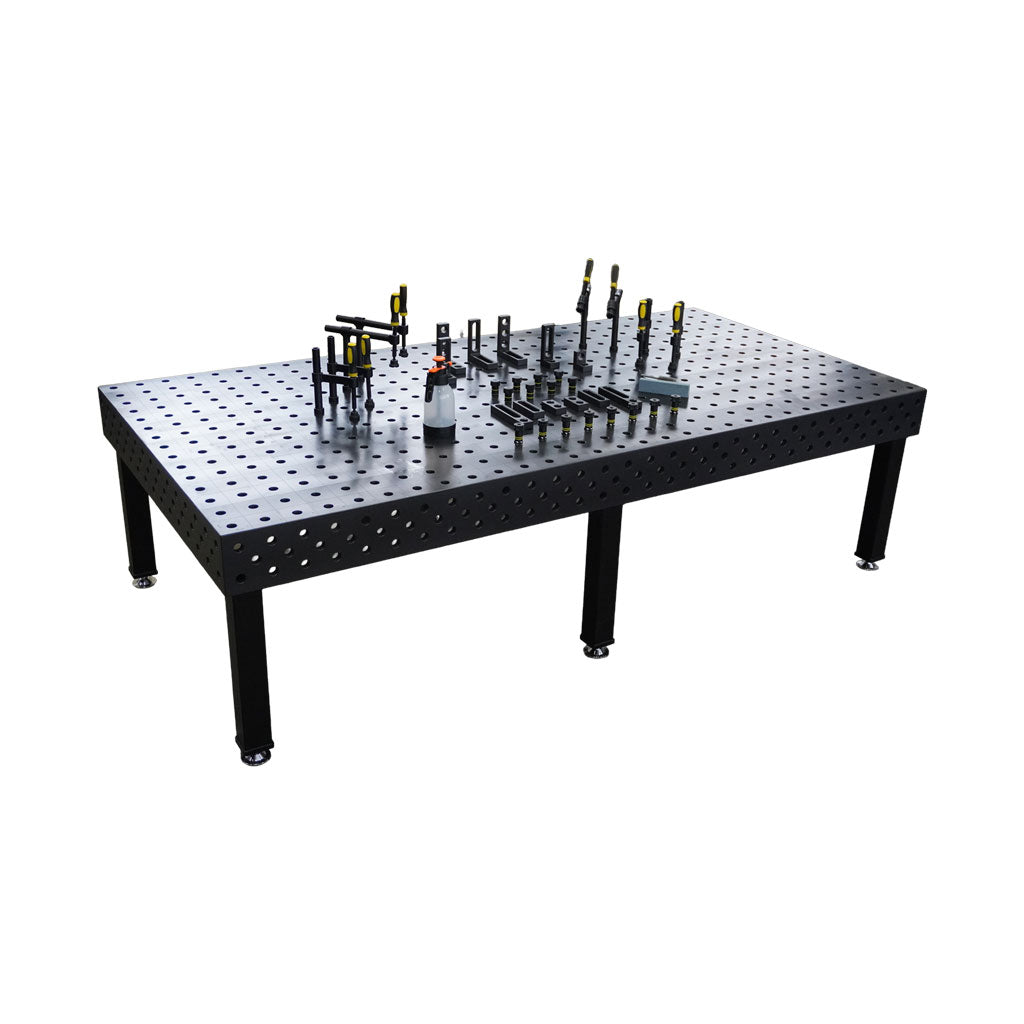

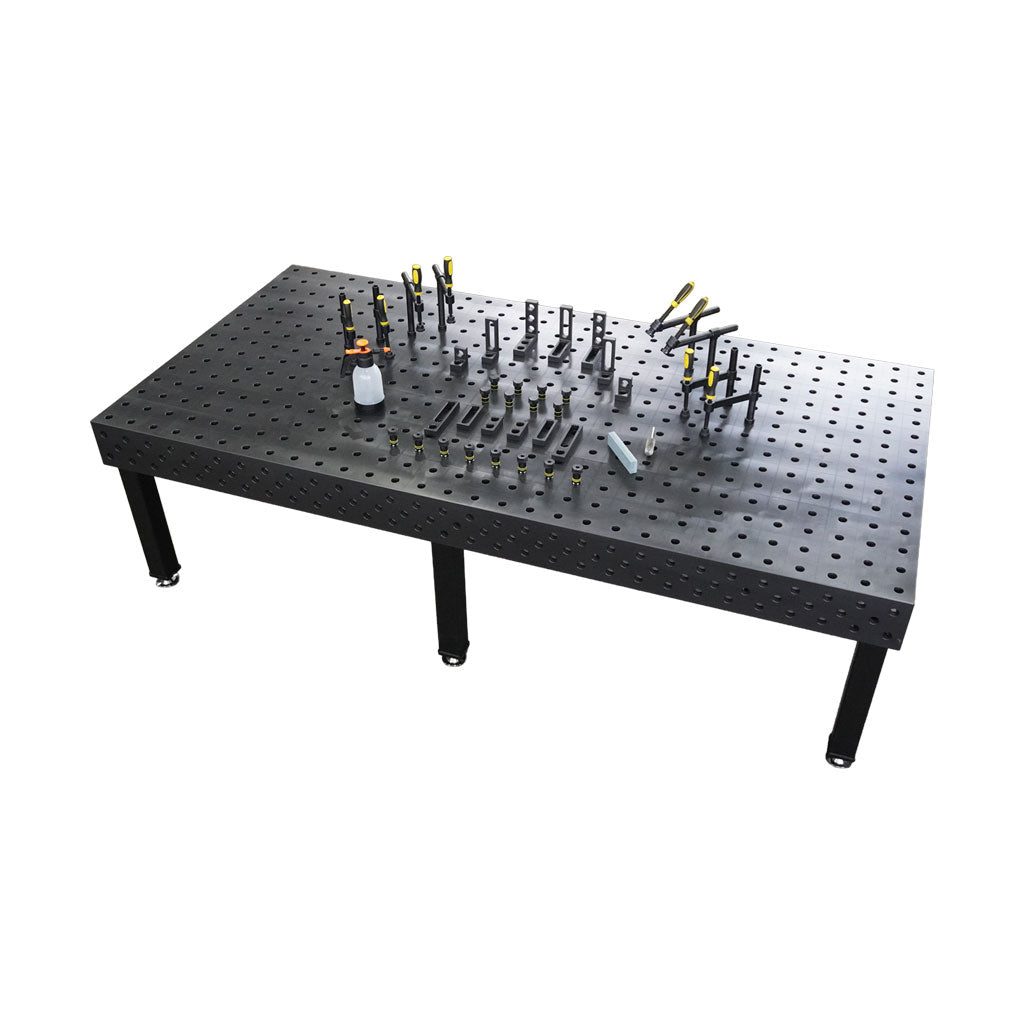

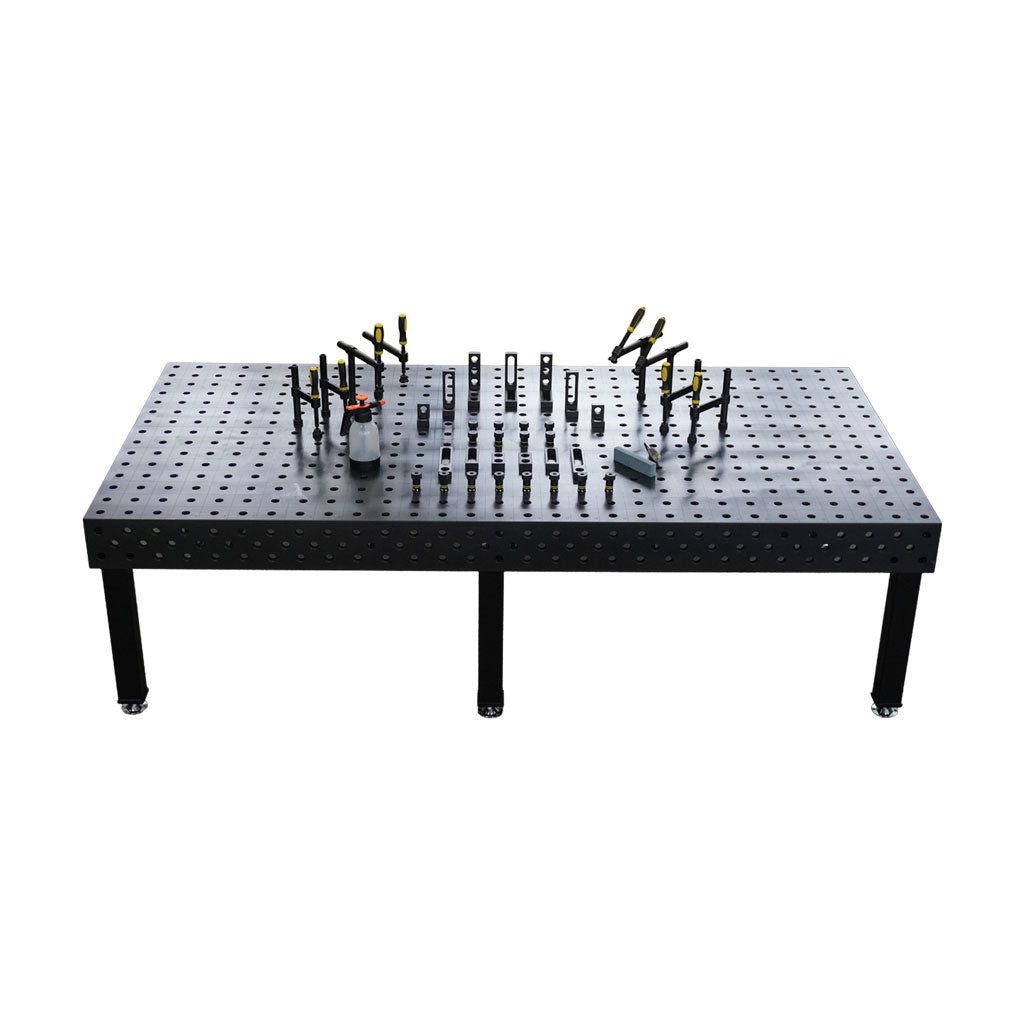

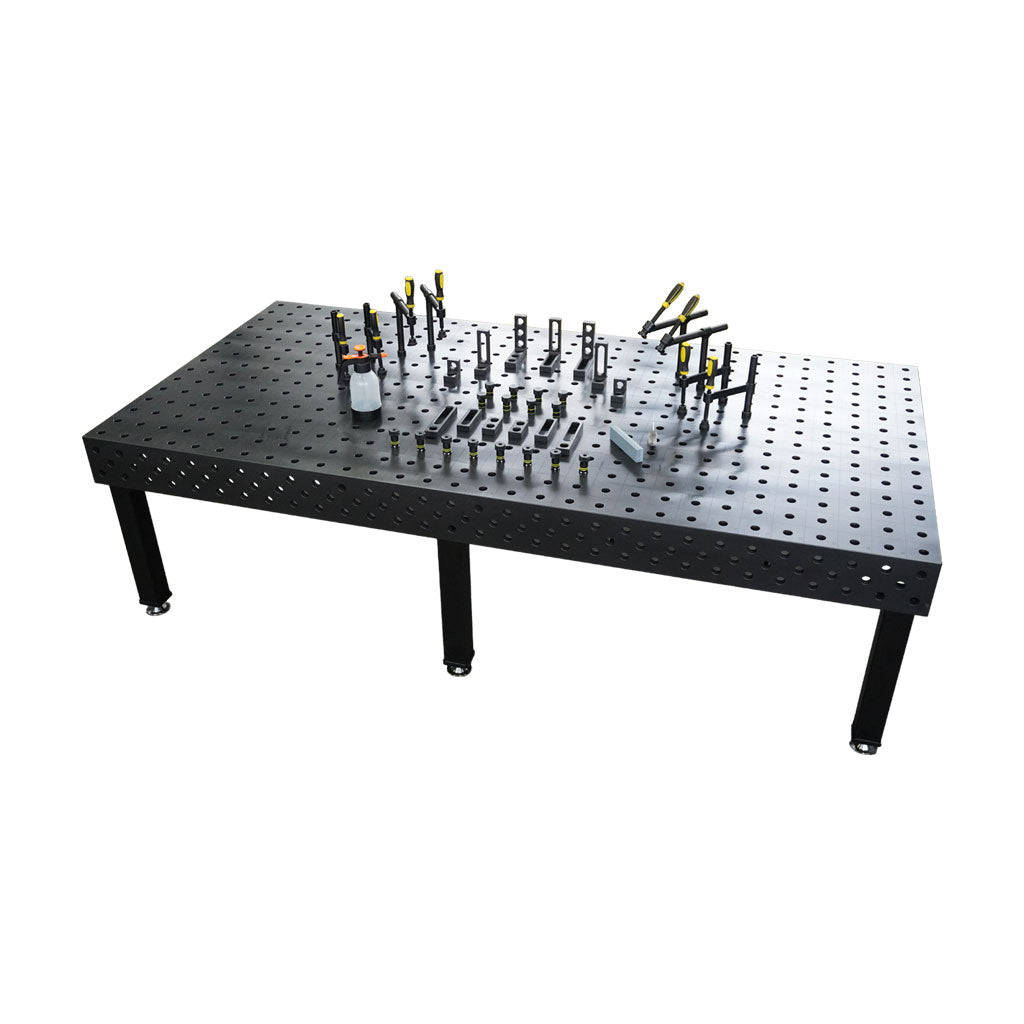

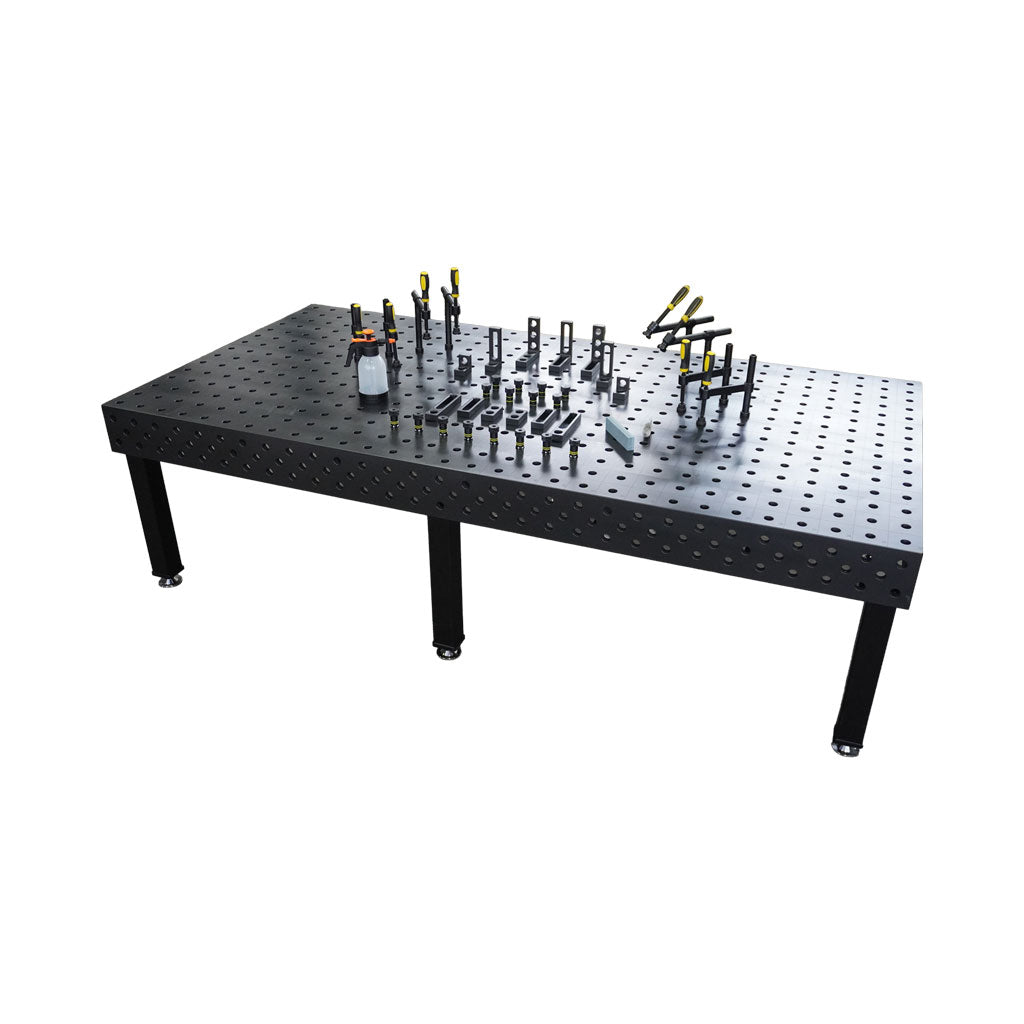

40-tlg. PROFI Spannset D28×50 mm

Artikel-Nr.: 4029726 · EAN: 4262442719902
Setgewicht: ca. 42 kg

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert und dadurch besonders widerstandsfähig gegen Verschleiß und mechanische Belastung.

Gesamtgewicht Komplettsystem

• Schweißtisch inkl. 4 Beine: ca. 490 kg
• 40-tlg. PROFI Spannset: ca. 42 kg
• Gesamtgewicht Lieferung: ca. 532 kg

Passend dazu: System 28 Zubehör und Erweiterungen

Das enthaltene PROFI Spannset kann jederzeit durch weiteres D28 Zubehör ergänzt werden. Besonders bei modularen Werkstattprozessen, Vorrichtungsbau und wiederkehrenden Spannaufgaben lohnt sich eine Erweiterung mit zusätzlichen Spannwinkeln, Anschlägen, U-Profilen oder weiteren Positioniersystemen.

• D28 Spannwinkel
• D28 Anschläge
• Kugelsperrbolzen Ø28
• Rohrschraubzwingen D28
• System 28 Zubehör
• Modulare Erweiterungen

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster 100 × 100 mm des Schweißtisches.

Typische Einsatzbereiche

• Professionelle Schweiß- und Metallbaubetriebe
• Vorrichtungs- und Anlagenbau
• Serienfertigung und Präzisionsmontage
• Modulare Werkstattkonzepte mit System-28-Spanntechnik
• Wiederholgenaue Spann- und Positionierarbeiten

Warum dieser Schweißtisch?

Der PROFI D28 mit 40-tlg. Spannset ist eine kompakte, professionelle Systemlösung für Anwender, die eine quadratische Arbeitsfläche mit vollständiger D28-Kompatibilität benötigen. Die Kombination aus 25 mm Tischplatte, plasmanitrierter Oberfläche und strukturiertem Spannset eignet sich ideal für präzise Werkstattprozesse, Vorrichtungsbau und wiederholgenaue Serienarbeiten.

Durch die kompakte Bauform bleibt der Tisch flexibel einsetzbar, bietet aber dennoch die technische Grundlage für professionelle Spann- und Positionieraufgaben im System 28.

FAQ – Häufig gestellte Fragen

Ist der Tisch mit allen D28-Systemen kompatibel?
Ja, der Tisch ist vollständig kompatibel mit gängigen Ø28-Spannelementen, Anschlägen, Bolzen und weiterem System-28-Zubehör.

Sind die Tischbeine im Lieferumfang enthalten?
Ja, 4 Tischbeine inklusive Stellfüße sind standardmäßig im Lieferumfang enthalten.

Kann der Tisch später erweitert werden?
Ja, durch System-28-Zubehör wie Anschläge, Spannwinkel, U-Profile, Bolzen und weitere Erweiterungen.

Eignet sich der Tisch für Serienfertigung?
Ja, die PROFI Serie wurde speziell für wiederholgenaue Serienfertigung und professionelle Werkstattprozesse entwickelt.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und dadurch besonders widerstandsfähig.

Warum ist das Lochraster mit Gravur wichtig?
Die Gravur unterstützt eine klare Orientierung auf der Arbeitsfläche und erleichtert wiederholgenaue Positionierungen im System 28.
