Schweißtisch 1500×1000 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 40-tlg. PROFI Spannset

Modularer System 28 Schweißtisch mit PROFI Spannset für präzise Werkstattprozesse und flexible Vorrichtungen

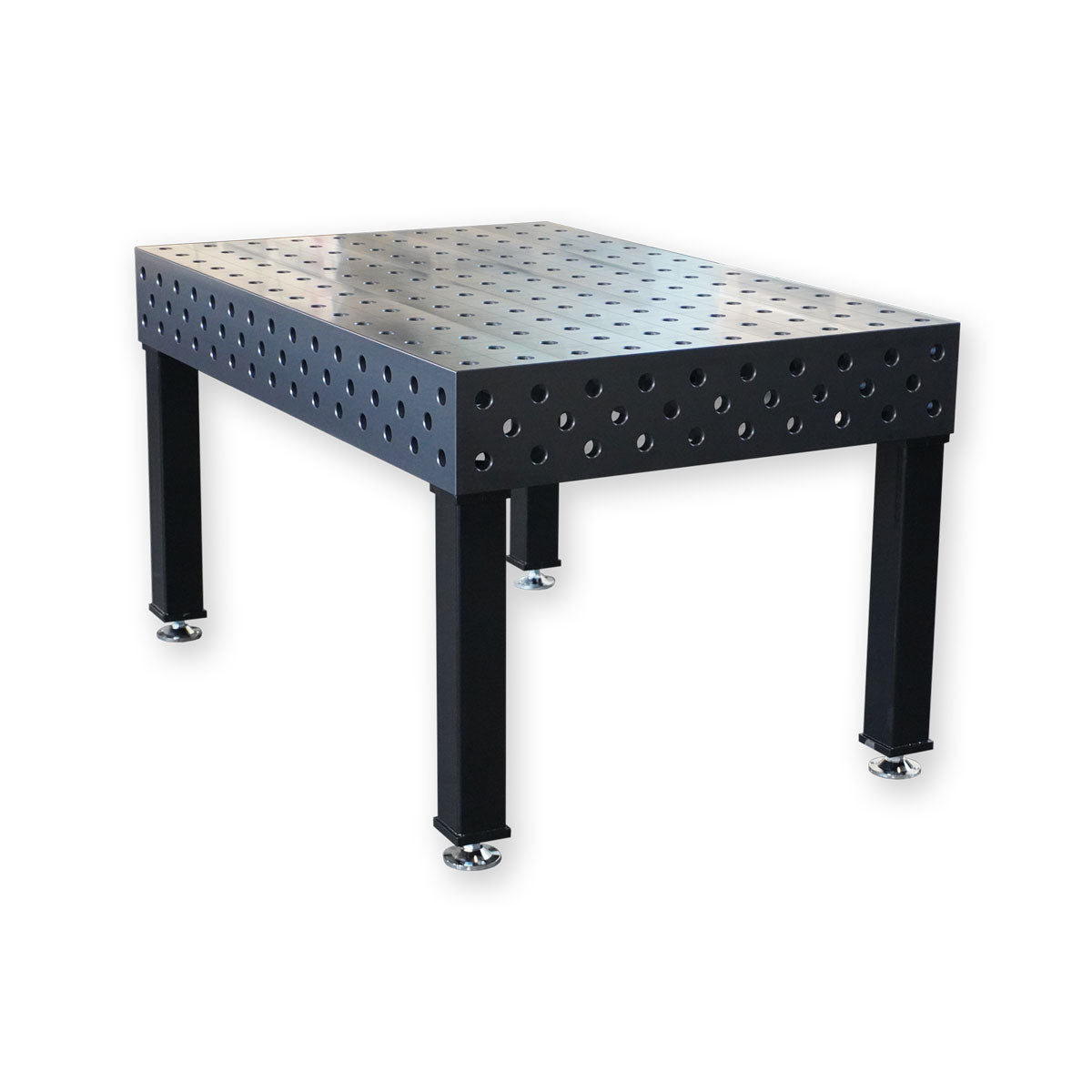

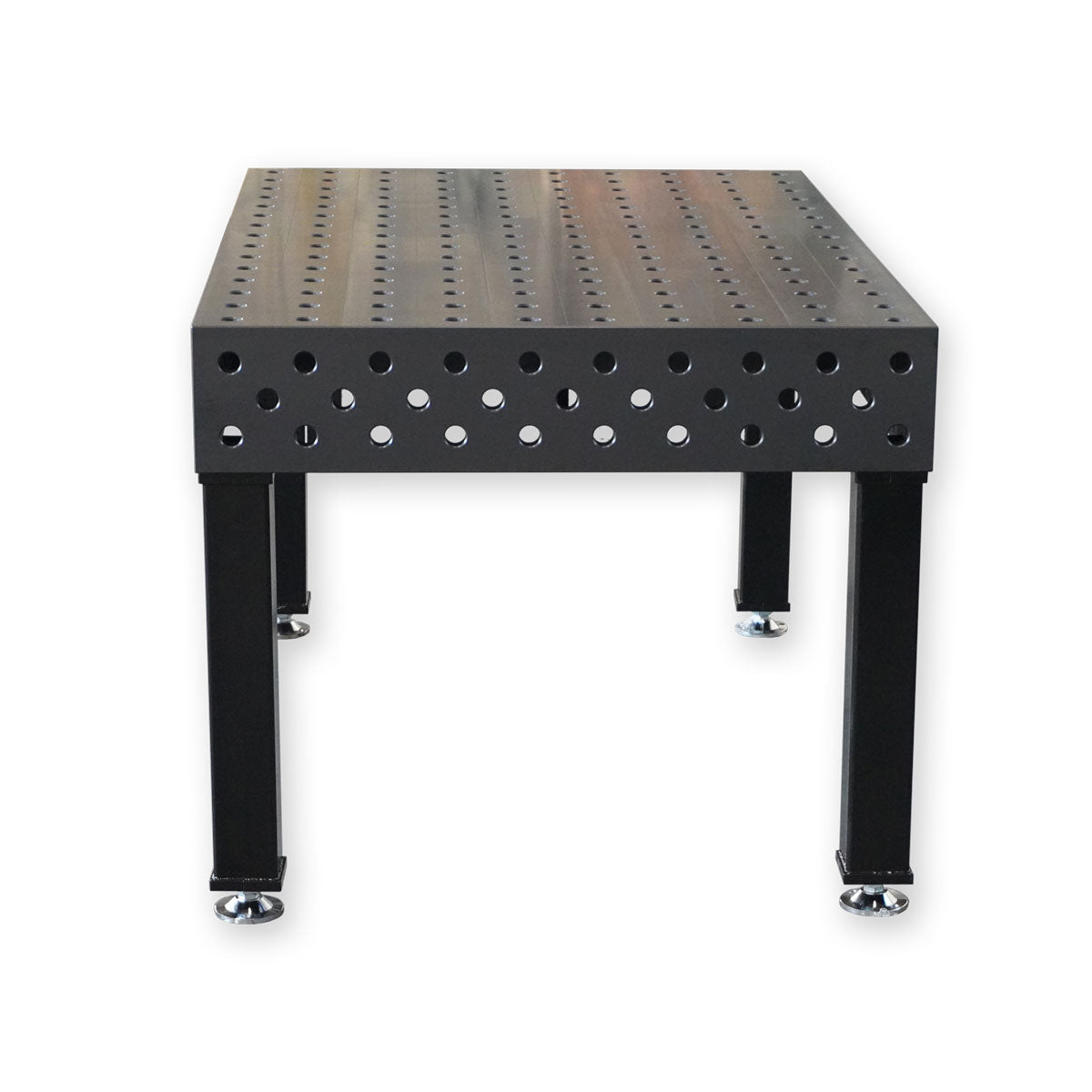

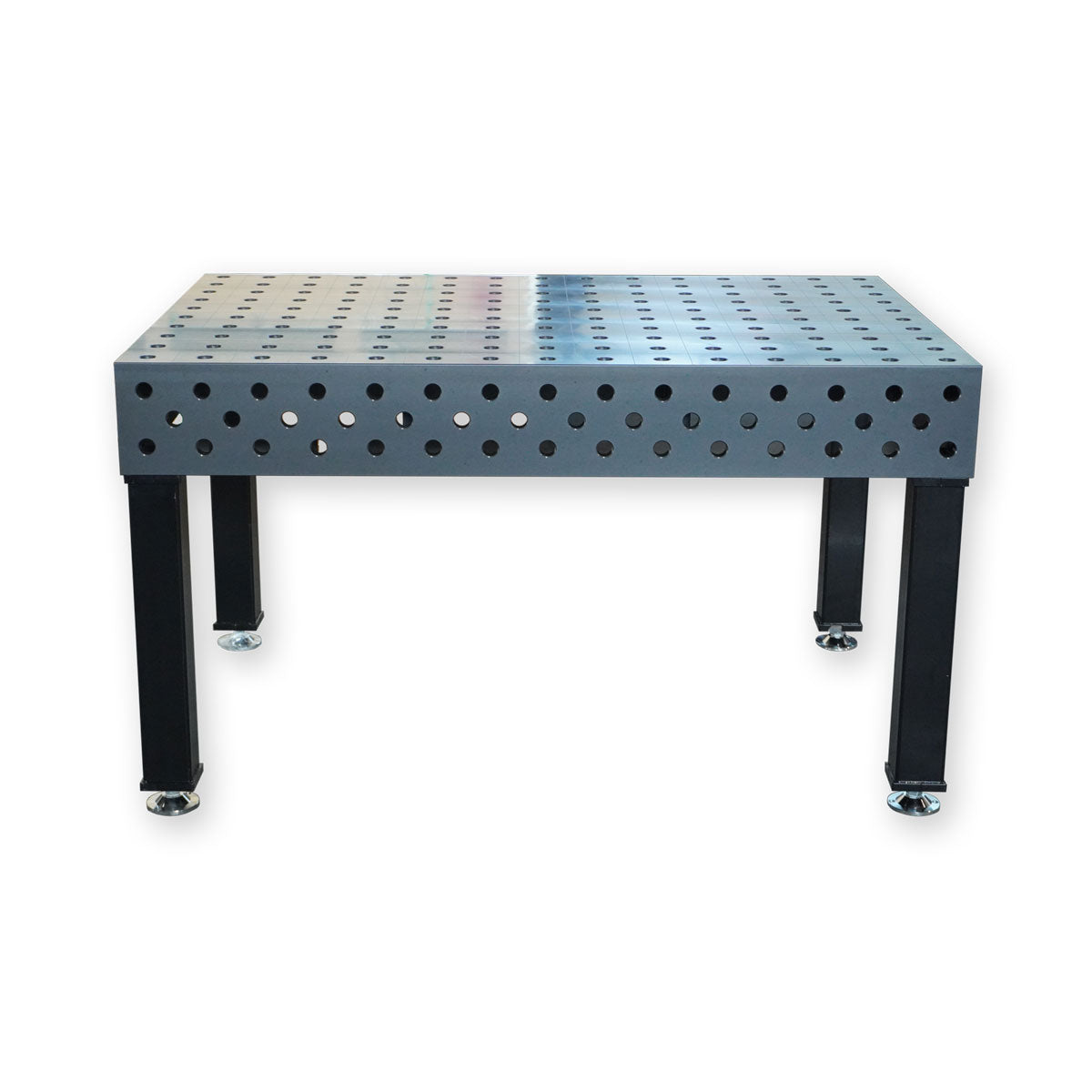

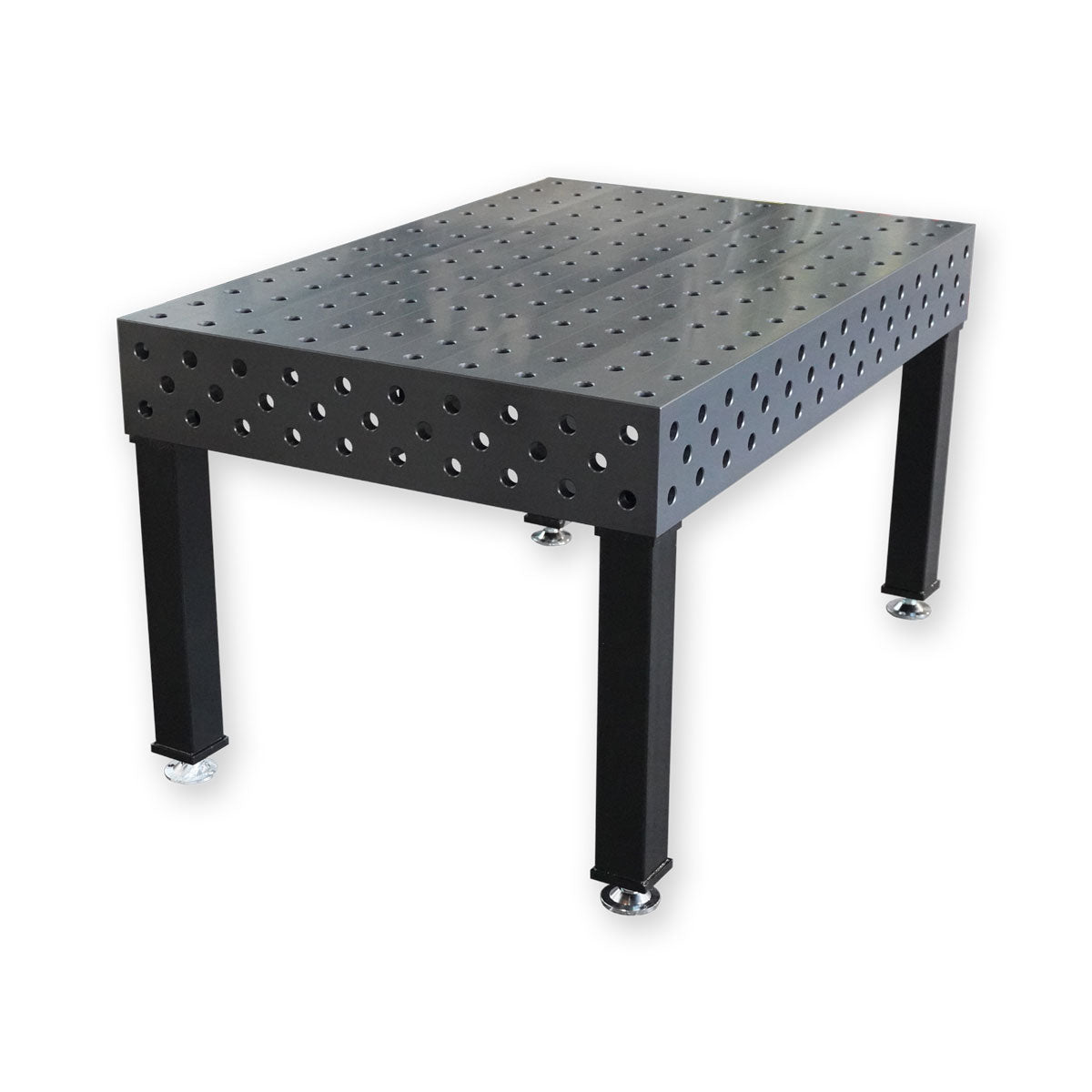

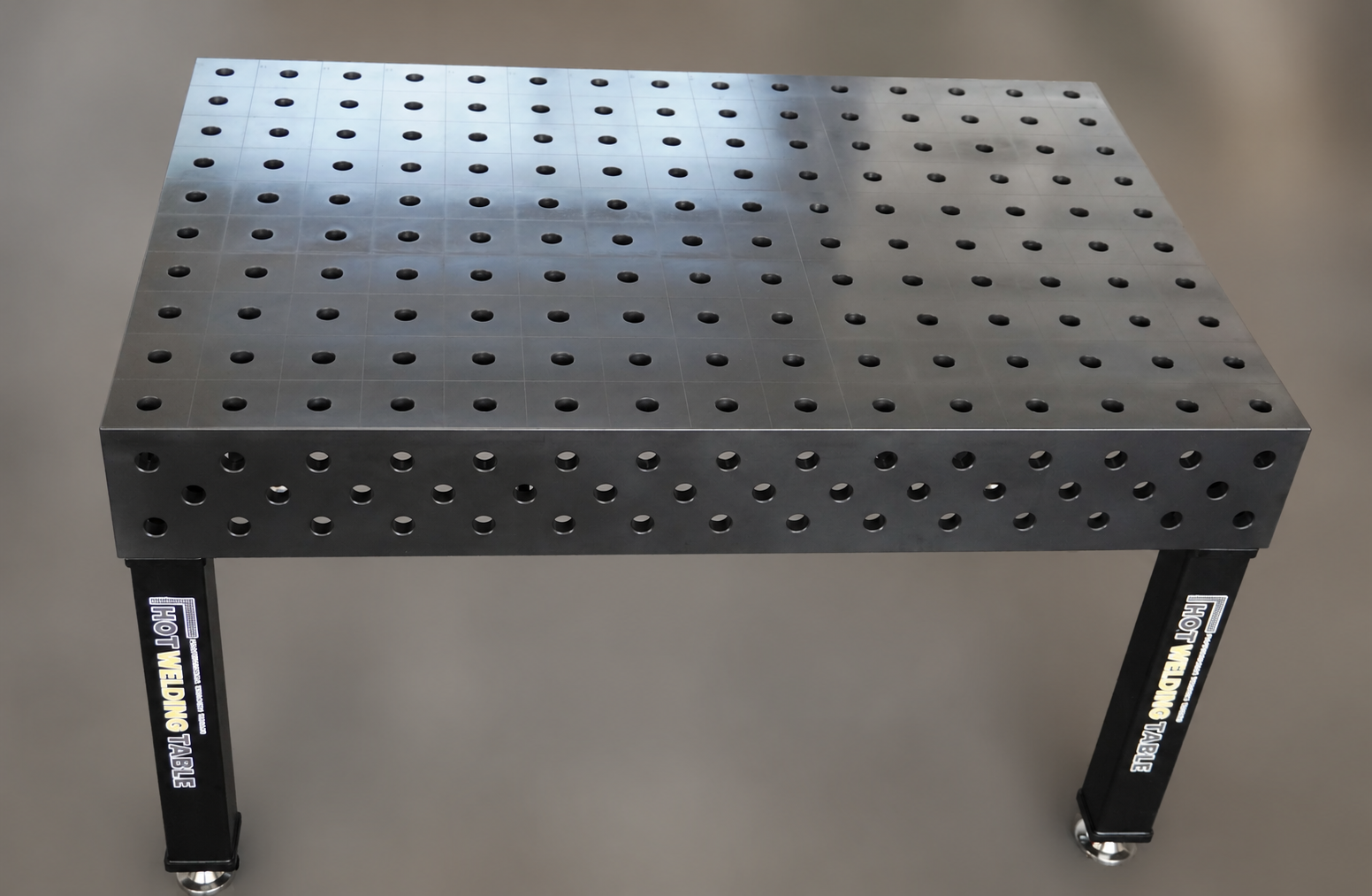

Der 3D Schweißtisch PROFI Ø28 mit einer Arbeitsfläche von 1500 × 1000 × 200 mm ist eine professionelle Systemlösung für präzise Spann-, Montage- und Vorrichtungsarbeiten. Die kompakte, aber belastbare Bauform eignet sich besonders für Werkstätten, Metallbau, Anlagenbau und modulare Arbeitsplätze, bei denen professionelle D28-Spanntechnik effizient genutzt werden soll.

Durch die Kombination aus 25 mm starker Tischplatte, CNC-bearbeiteter Arbeitsfläche, plasmanitrierter Oberfläche und Lochraster 100 × 100 mm mit Gravur bietet dieser Schweißtisch eine zuverlässige Grundlage für wiederholgenaue Positionierarbeiten, strukturierte Werkstattprozesse und präzise Vorrichtungen.

Das enthaltene 40-tlg. PROFI Spannset D28×50 mm erweitert den Tisch zu einem sofort nutzbaren Komplettsystem. Damit stehen wichtige Spannmittel, Anschläge, Bolzen, Spannwinkel sowie Pflegezubehör direkt zur Verfügung – ideal für Anwender, die ein professionelles D28-System mit klarer Zubehörstruktur suchen.

System 28 Spanntechnik für modulare Arbeitsprozesse

Das Ø28 Lochsystem ermöglicht den Einsatz gängiger D28-Spannmittel wie Kugelsperrbolzen, Absteckbolzen, Anschläge, Spannwinkel und Rohrschraubzwingen. Werkstücke lassen sich dadurch präzise positionieren, fixieren und für Schweiß-, Montage- oder Prüfarbeiten vorbereiten.

Gerade bei wiederkehrenden Arbeiten unterstützt das System 28 eine saubere Struktur im Workflow. Vorrichtungen können reproduzierbar aufgebaut, Spannpunkte flexibel angepasst und Zubehörteile sinnvoll erweitert werden.

• Professionelles D28 Lochsystem

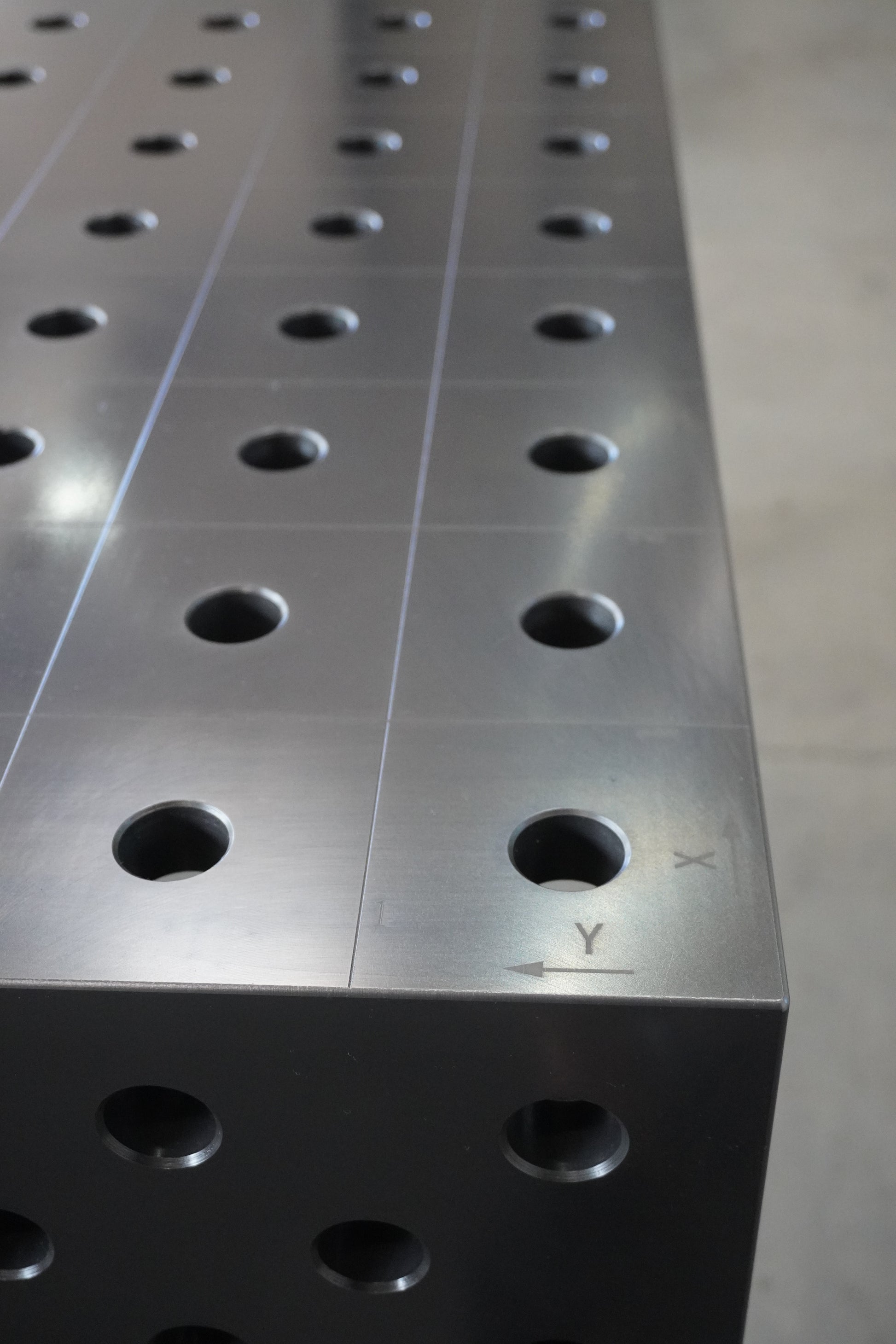

• Lochraster 100 × 100 mm mit Gravur
• Kompatibel mit gängigen System-28-Spannmitteln
• Ideal für modulare Spanntechnik und Zubehör-Erweiterungen
• Geeignet für präzise Vorrichtungs- und Montagearbeiten
• Unterstützt wiederholgenaue Werkstattprozesse

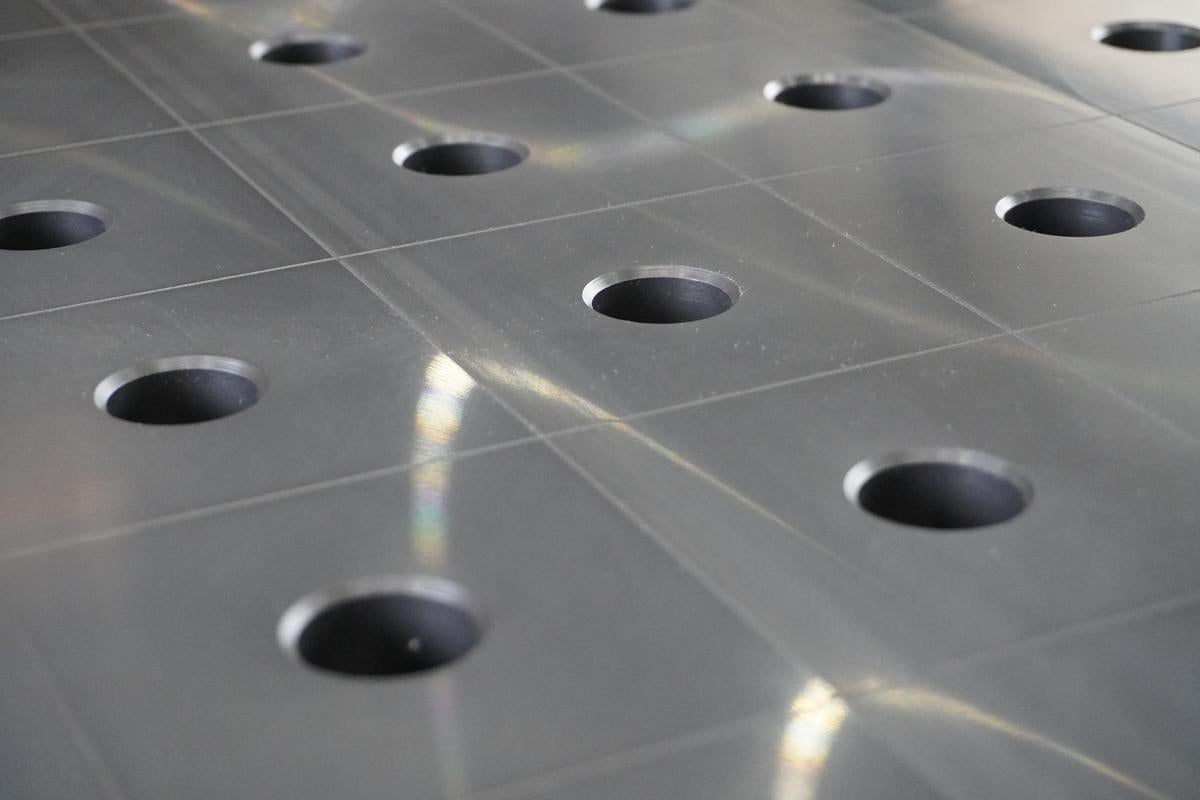

Plasmanitrierte Oberfläche für professionelle Spann- und Schweißarbeiten

Die plasmanitrierte Oberfläche ist auf intensive Werkstatt- und Industrieanwendungen ausgelegt. Durch das thermochemische Nitrierverfahren entsteht eine widerstandsfähige Oberflächenstruktur mit erhöhter Härte und sehr guter Verschleißfestigkeit.

• Hohe Oberflächenhärte
• Hohe Verschleißfestigkeit im täglichen Einsatz
• Verbesserter Korrosionsschutz
• Widerstandsfähig gegen mechanische Beanspruchung
• Dauerhafte Formstabilität
• Ideal für Serienfertigung und wiederholgenaue Arbeiten
• Geeignet für professionelle Werkstattprozesse

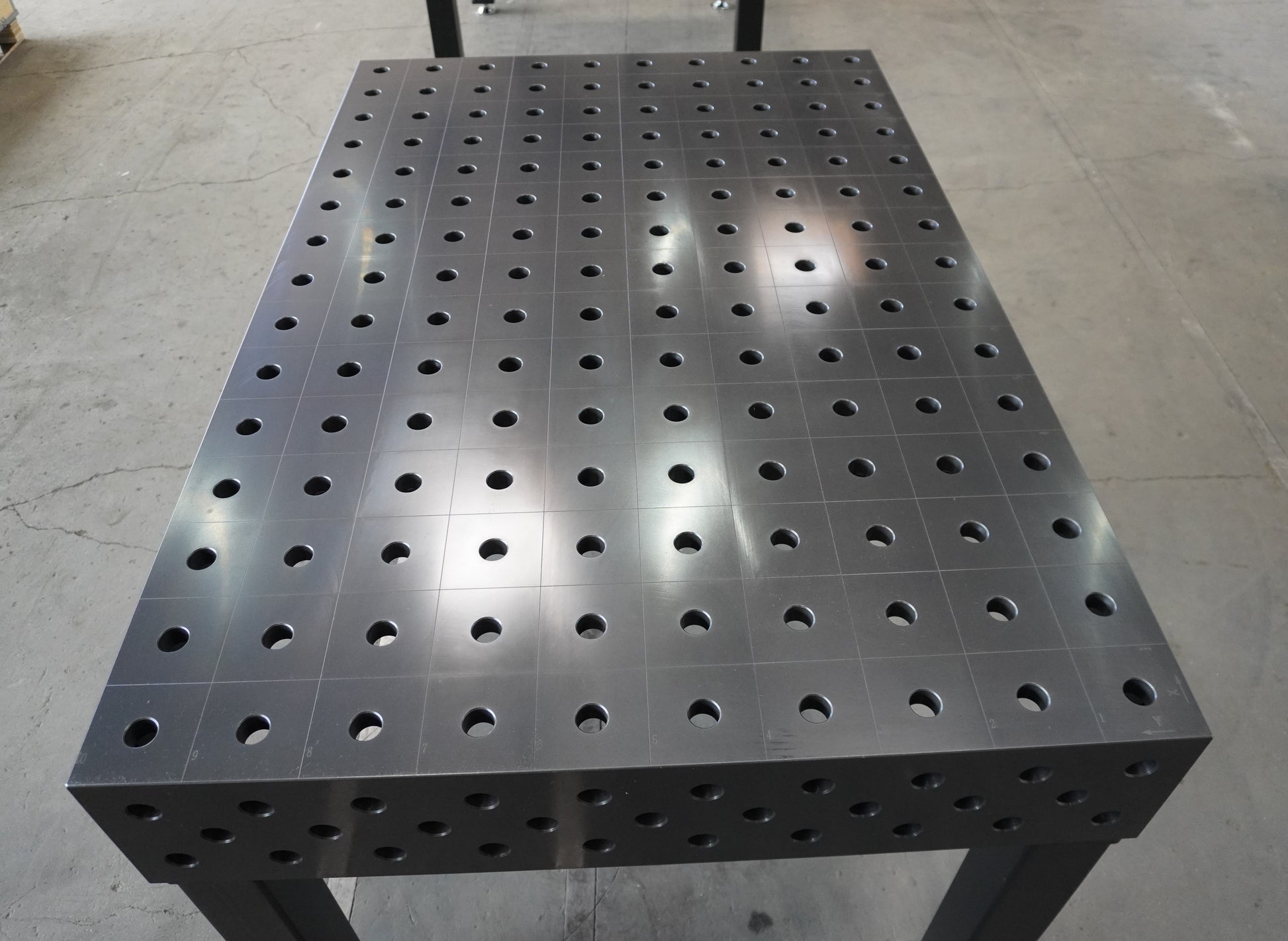

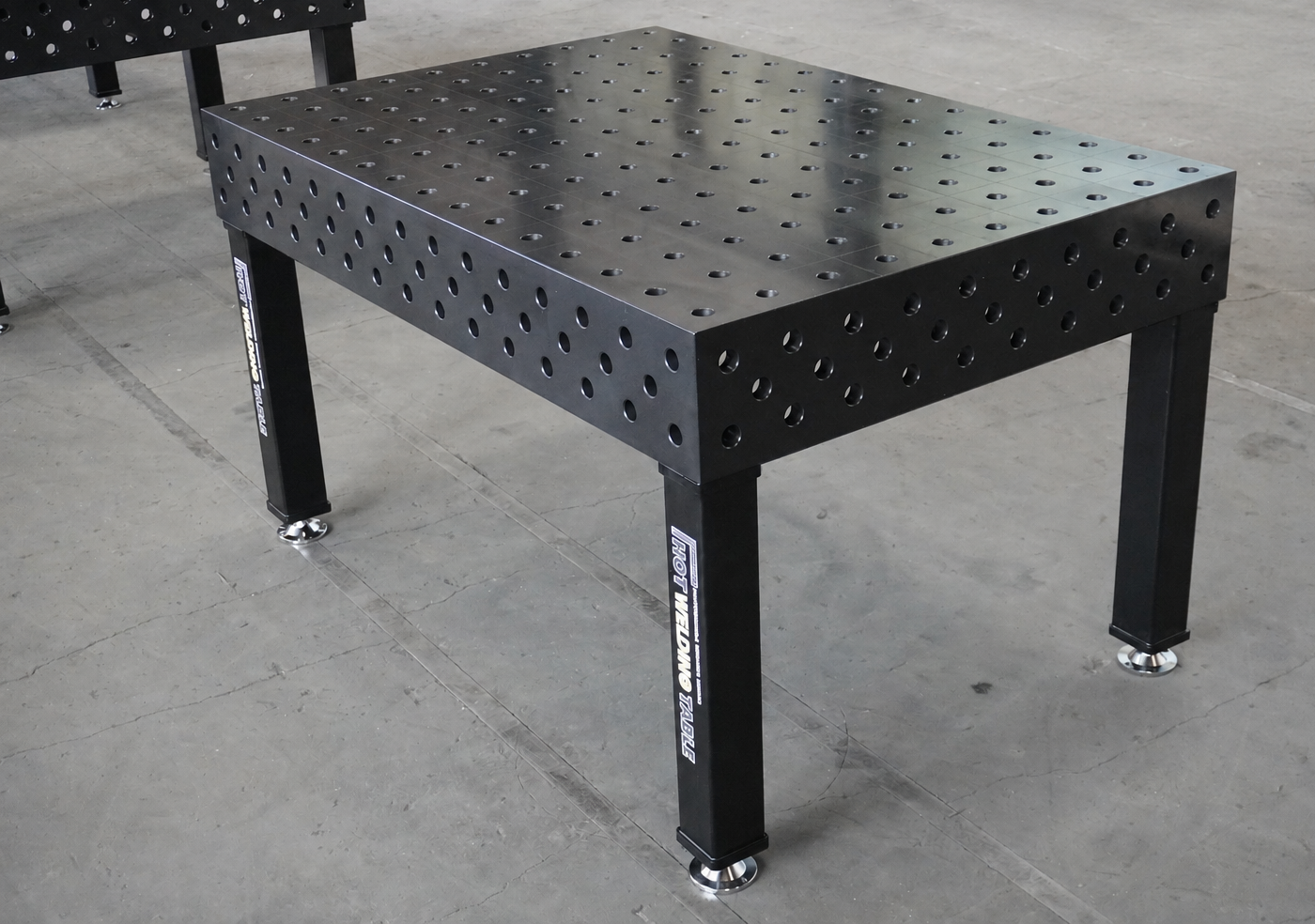

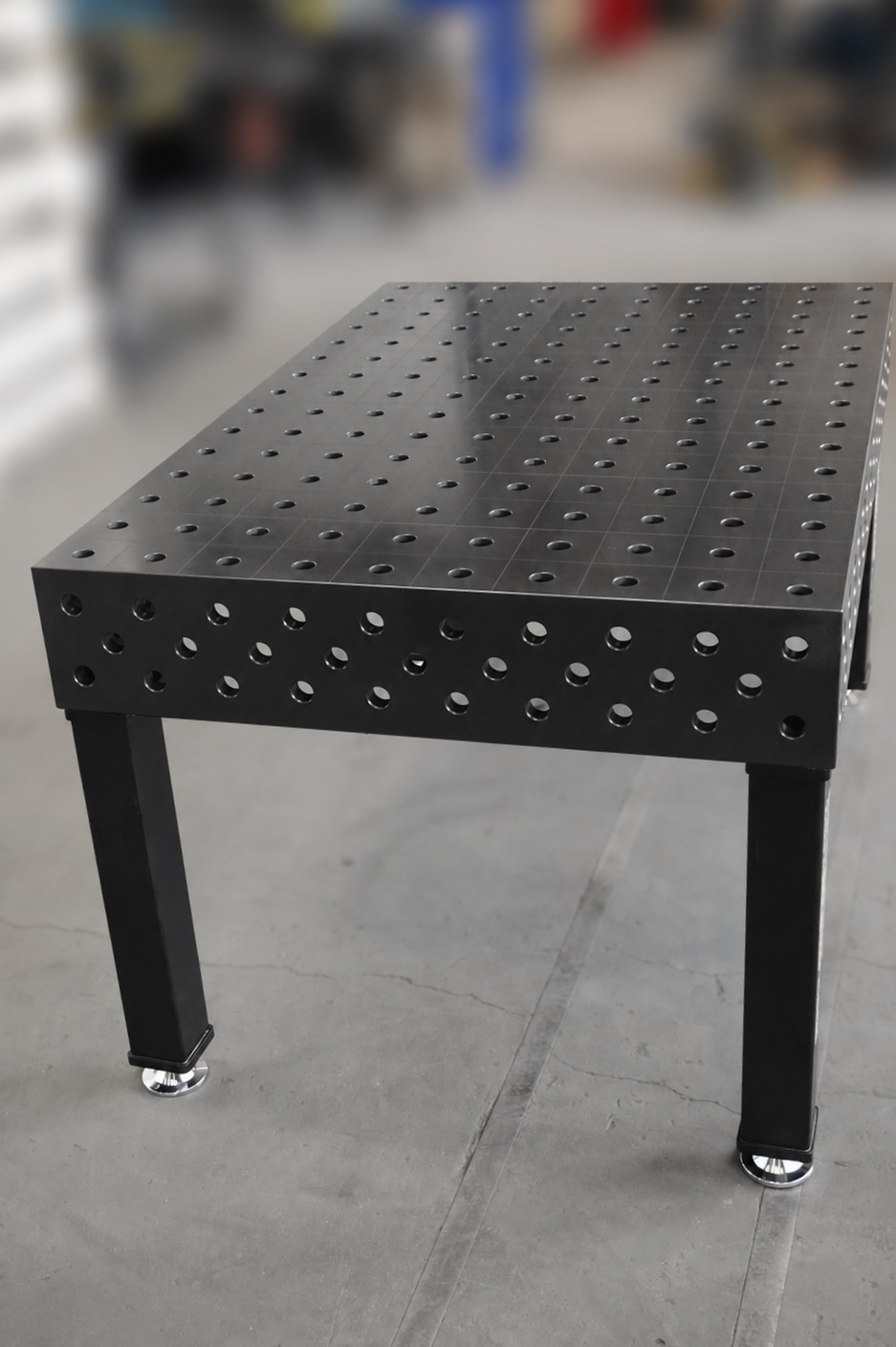

Kompakte Arbeitsfläche für flexible Werkstattlayouts

Die Abmessung 1500 × 1000 mm bietet eine praxisgerechte Arbeitsfläche für kleinere bis mittlere Baugruppen, Vorrichtungen und Werkstücke. Der Tisch lässt sich flexibel in bestehende Werkstattbereiche integrieren und bietet gleichzeitig ausreichend Fläche für professionelle Spann- und Positionieraufgaben.

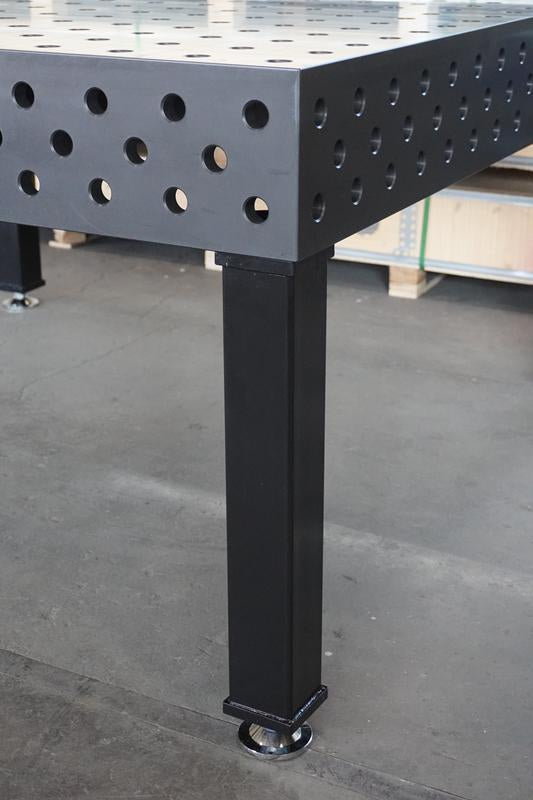

Die massive 25 mm Tischplatte sorgt für hohe Stabilität und Belastbarkeit. Die im Lieferumfang enthaltenen 4 PROFI Tischbeine inklusive Stellfüße bilden eine stabile Arbeitsbasis und sind bereits im Produktumfang enthalten.

Vorteile des PROFI D28 Schweißtisches mit 40-tlg. Spannset

• Arbeitsfläche 1500 × 1000 mm für professionelle Anwendungen
• 25 mm starke Tischplatte
• Plasmanitrierte Oberfläche
• Professionelles Ø28 Lochsystem
• Lochraster 100 × 100 mm mit Gravur
• 40-tlg. PROFI Spannset D28×50 mm inklusive
• 4 PROFI Tischbeine inklusive Stellfüße enthalten
• Ideal für modulare Spanntechnik und Werkstattprozesse
• Geeignet für Vorrichtungsbau, Montage und Serienarbeiten
• Kompatibel mit gängigen D28-Zubehörteilen

Technische Daten – Schweißtisch

• Artikel-Nr.: 4029731
• EAN: 4262442719964
• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 1500 × 1000 × 200 mm
• Materialstärke: 25 mm
• Material: S355 J2+N, CNC-bearbeitet, plasmanitriert
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm mit Gravur

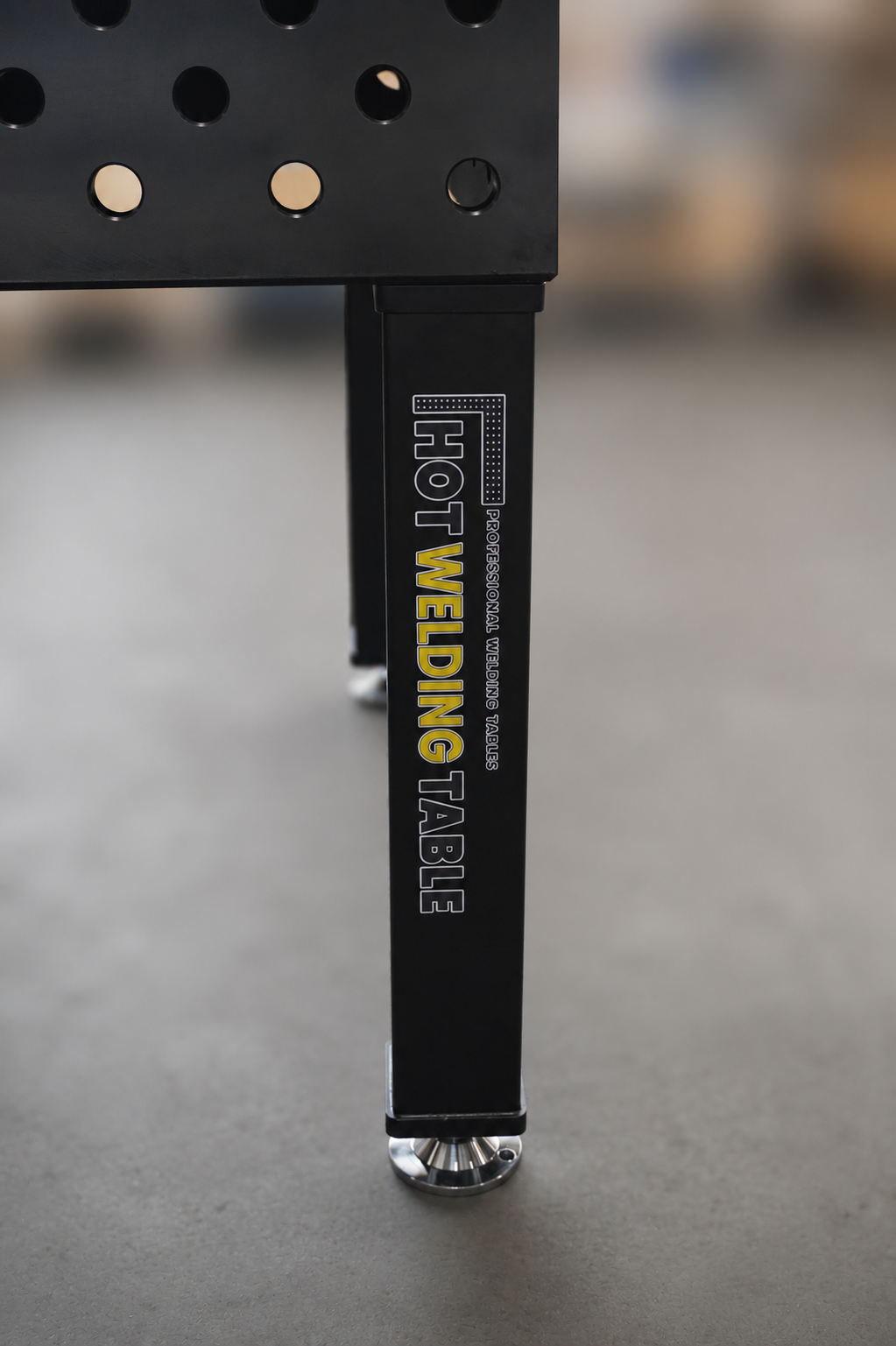

• Tischbeine: 4 PROFI Tischbeine inklusive Stellfüße
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Gewicht ohne Beine: ca. 500 kg
• Gewicht mit 4 Beinen: ca. 540 kg
• Lieferzeit: ca. 15 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

Lieferumfang

• 1 × 3D Schweißtisch PROFI Ø28 plasmanitriert
• 4 × PROFI Tischbeine inklusive Stellfüße
• 1 × 40-tlg. PROFI Spannset D28×50 mm

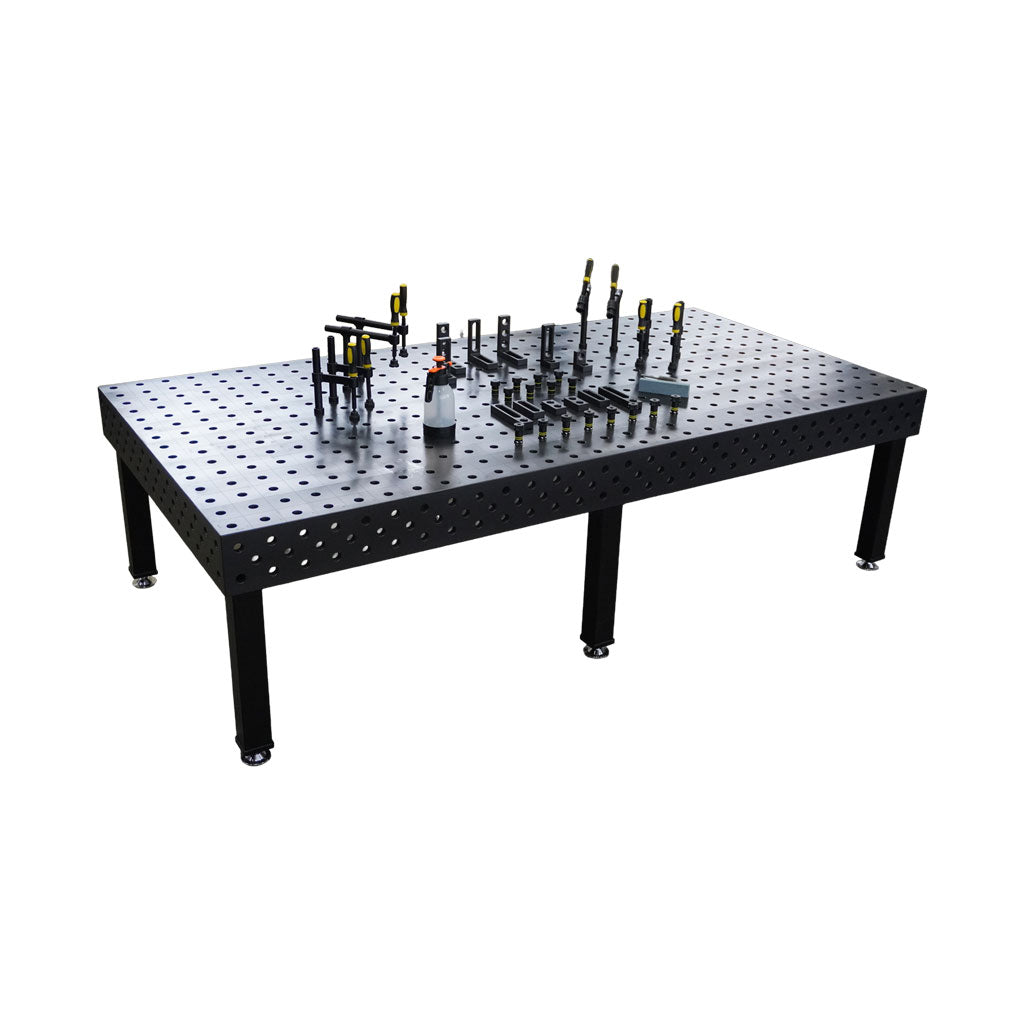

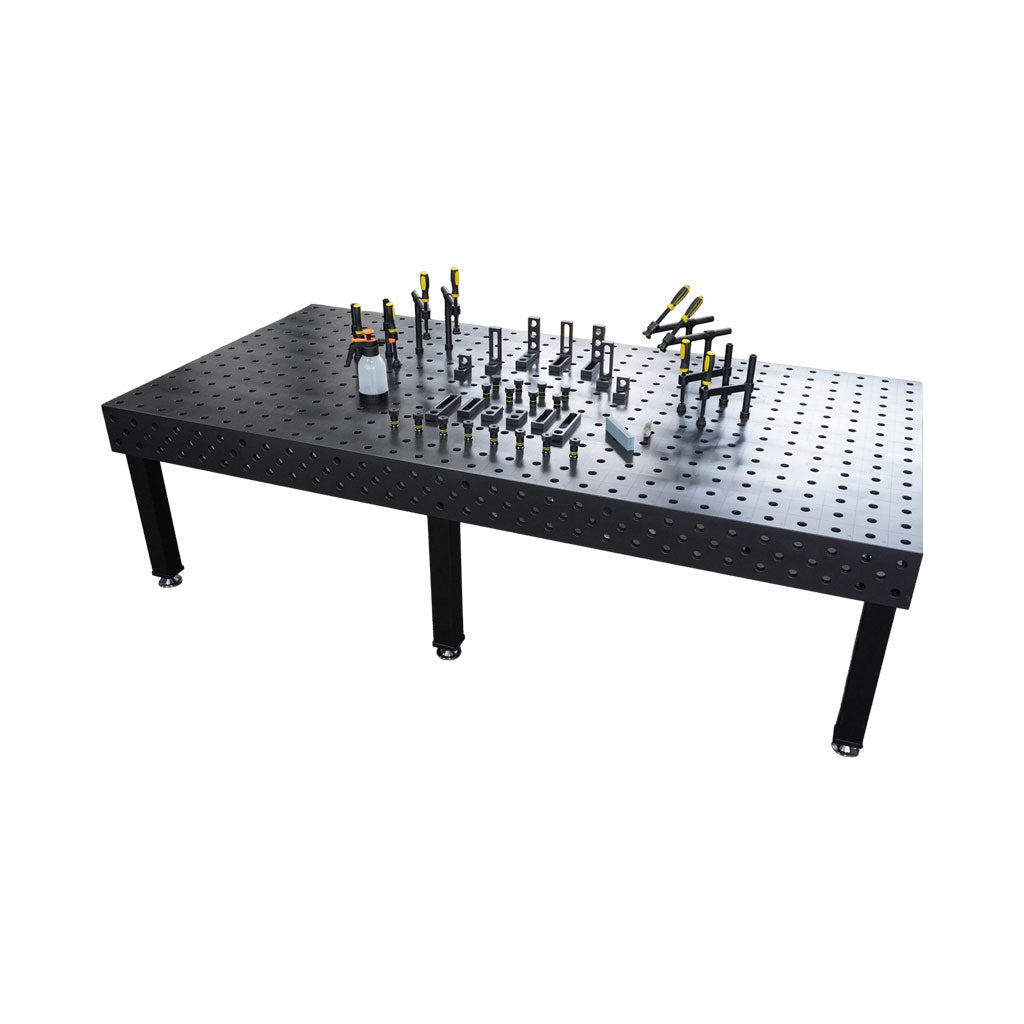

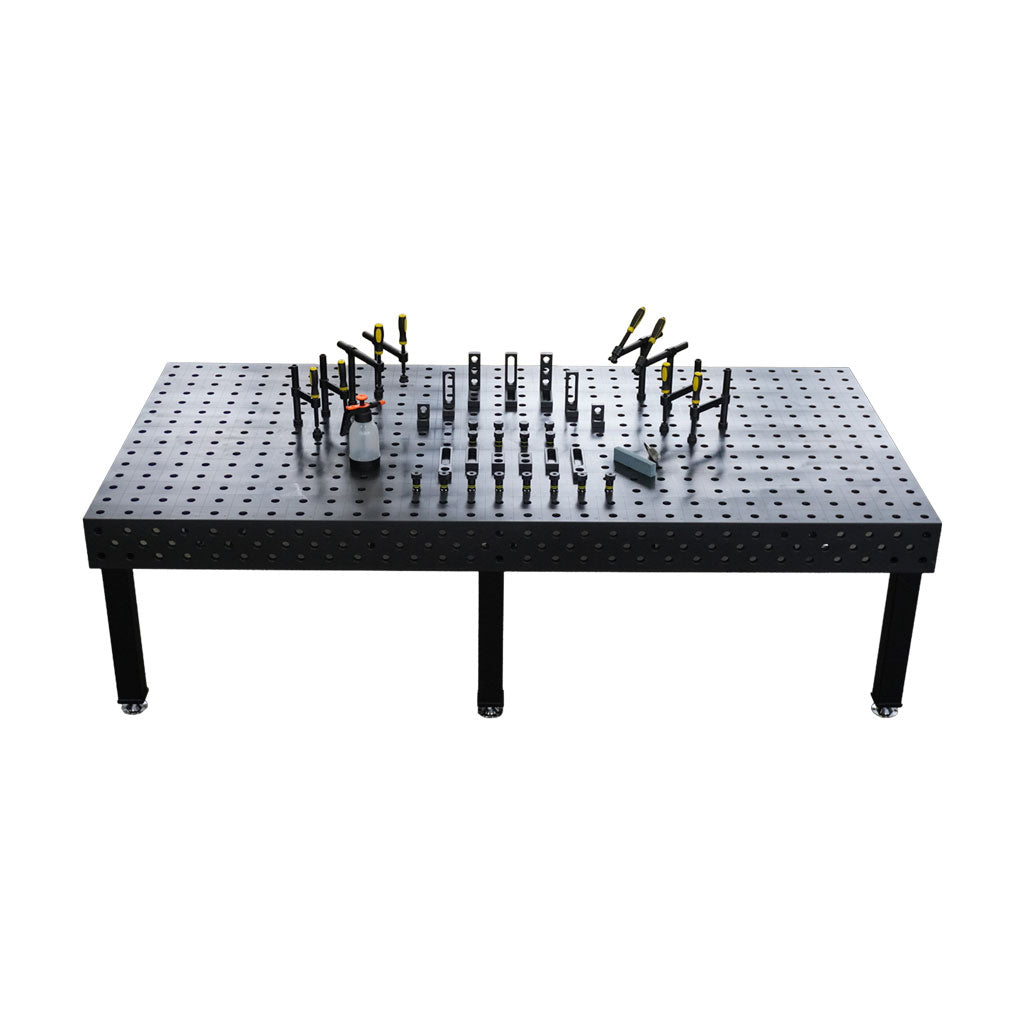

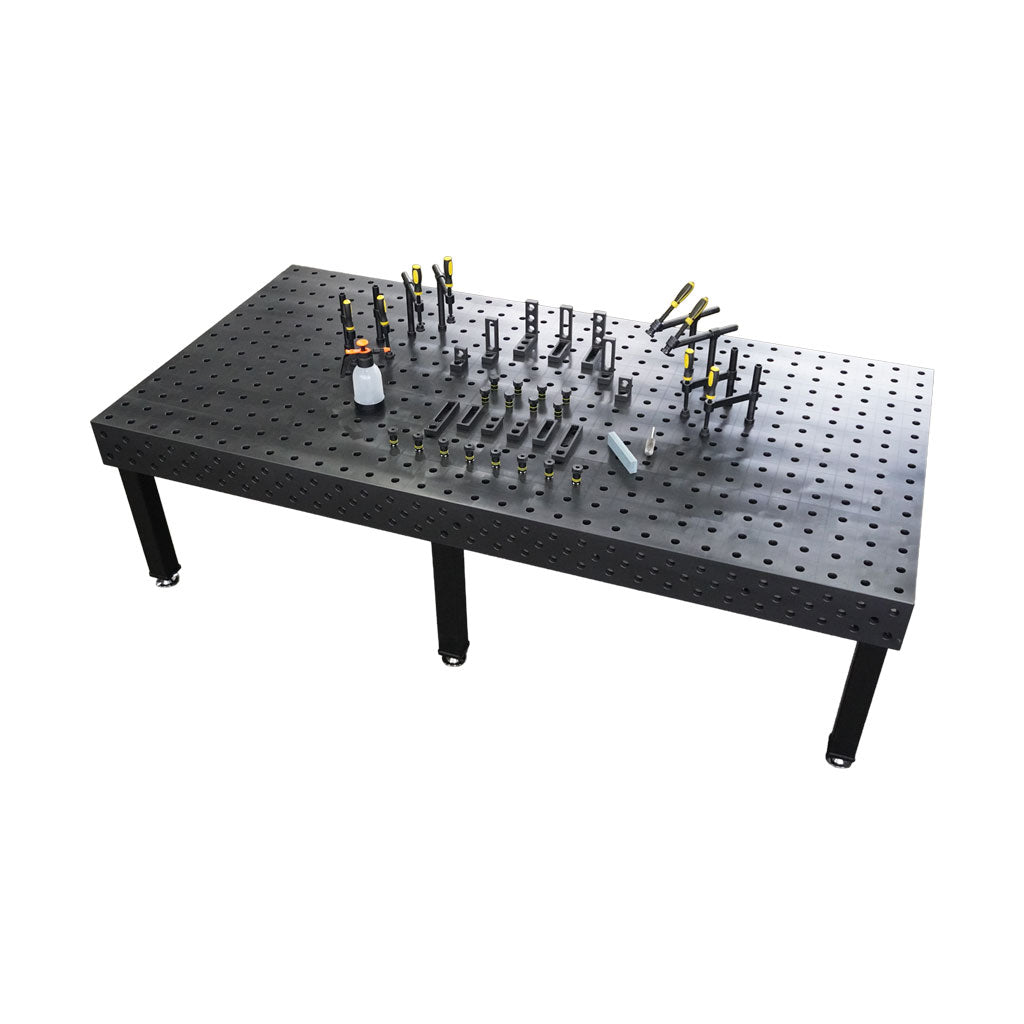

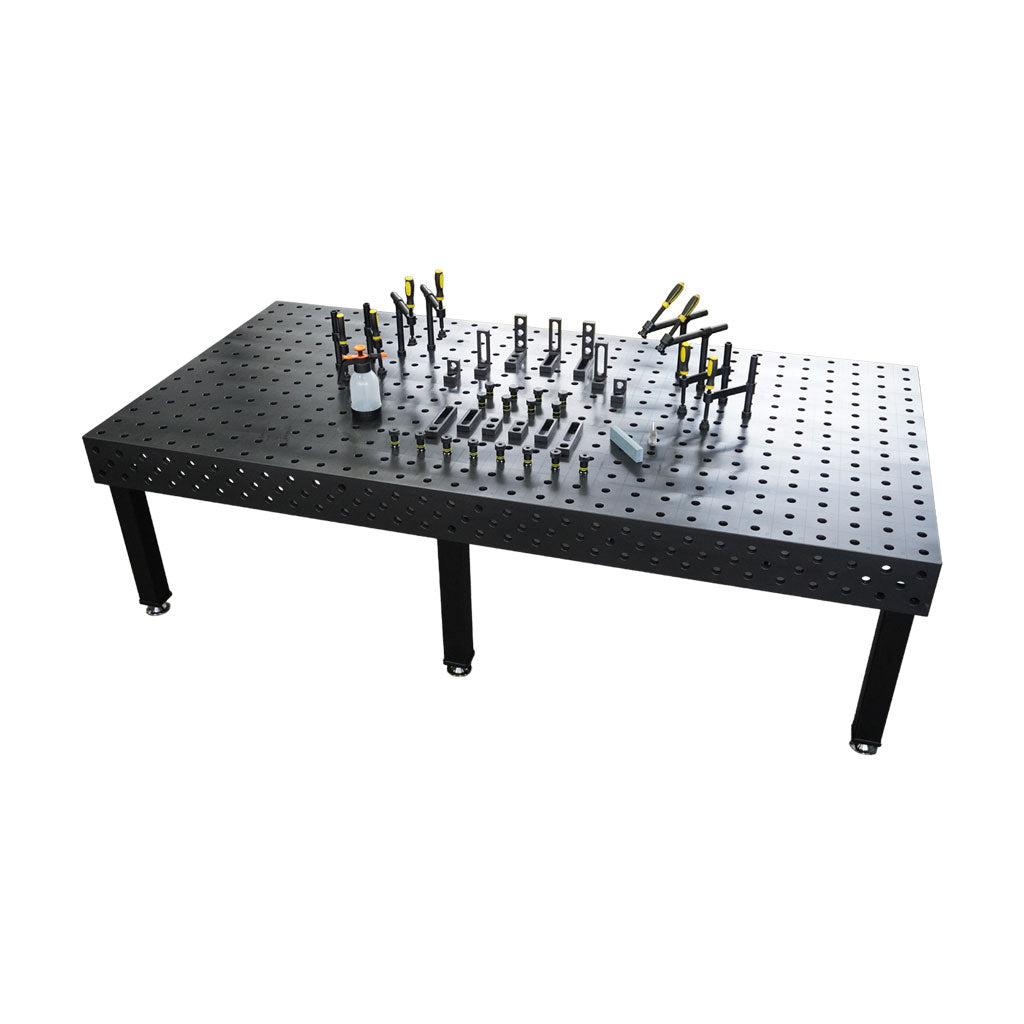

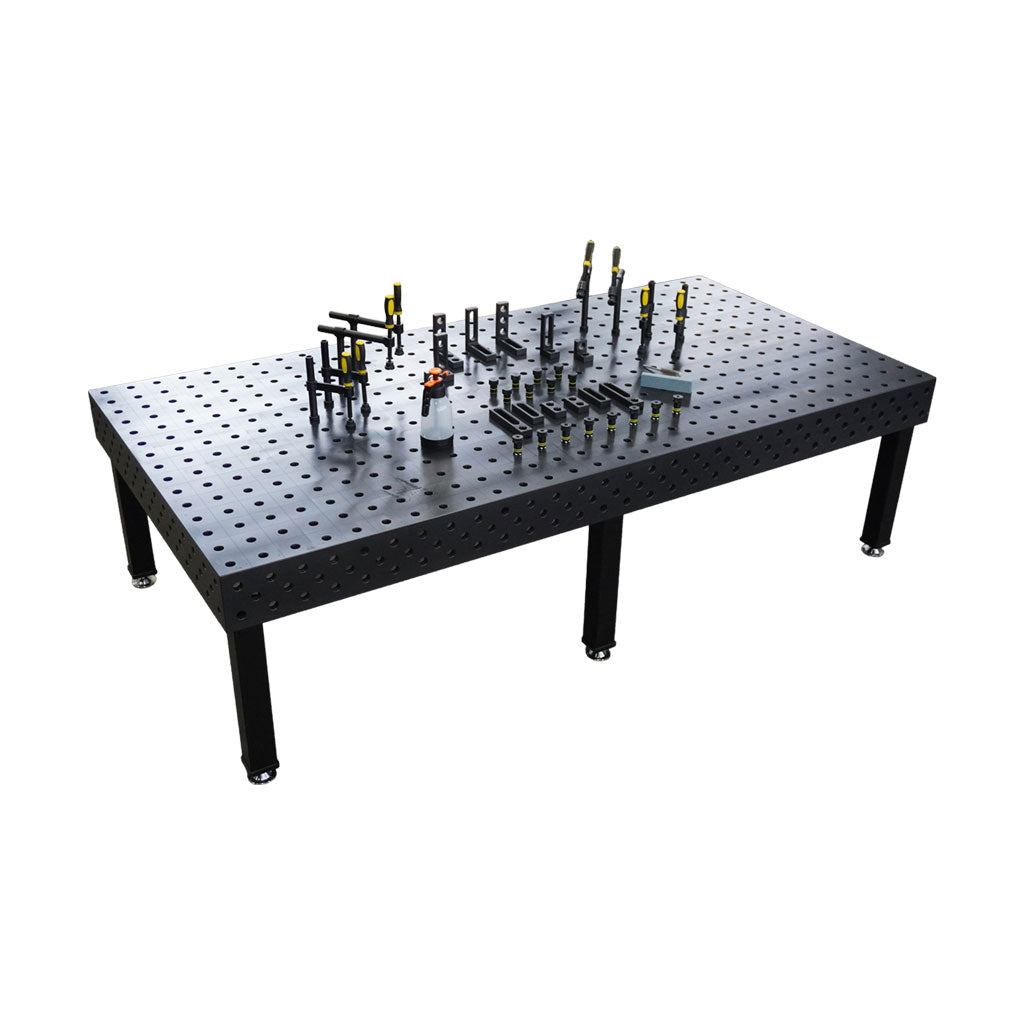

40-tlg. PROFI Spannset D28×50 mm

Artikel-Nr.: 4029726 · EAN: 4262442719902
Setgewicht: ca. 42 kg

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert und dadurch besonders widerstandsfähig gegen Verschleiß und mechanische Belastung.

Gesamtgewicht Komplettsystem

• Schweißtisch Ø28 ohne Beine: ca. 500 kg
• 4 × Tischbeine Ø28: ca. 40 kg
• 40-tlg. PROFI Spannset: ca. 42 kg
• Gesamtgewicht komplett: ca. 582 kg

Passend dazu: System 28 Zubehör und Erweiterungen

Das enthaltene PROFI Spannset kann jederzeit durch weiteres D28 Zubehör ergänzt werden. Besonders bei modularen Werkstattprozessen, Vorrichtungsbau und wiederkehrenden Spannaufgaben lohnt sich eine Erweiterung mit zusätzlichen Spannwinkeln, Anschlägen, U-Profilen oder weiteren Positioniersystemen.

• D28 Spannwinkel
• D28 Anschläge
• Kugelsperrbolzen Ø28
• Rohrschraubzwingen D28
• System 28 Zubehör
• Modulare Erweiterungen

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster 100 × 100 mm des Schweißtisches.

Typische Einsatzbereiche

• Professionelle Schweiß- und Metallbaubetriebe
• Vorrichtungs- und Anlagenbau
• Serienfertigung und Präzisionsmontage
• Modulare Spann- und Fixiersysteme Ø28
• Wiederholgenaue Spann- und Positionierarbeiten

Warum dieser Schweißtisch?

Der PROFI D28 mit 40-tlg. Spannset ist eine professionelle Systemlösung für Anwender, die eine kompakte, belastbare und vollständig D28-kompatible Arbeitsfläche benötigen. Die Kombination aus massiver 25 mm Tischplatte, plasmanitrierter Oberfläche und strukturiertem Spannset eignet sich ideal für präzise Werkstattprozesse, Vorrichtungsbau und modulare Spanntechnik.

Durch die enthaltene Grundausstattung im System 28 kann der Arbeitsplatz direkt aufgebaut und bei Bedarf mit weiterem Zubehör erweitert werden.

FAQ – Häufig gestellte Fragen

Ist der Tisch mit allen D28-Systemen kompatibel?
Ja, der Tisch ist vollständig kompatibel mit gängigen Ø28-Spannelementen, Anschlägen, Bolzen und weiterem System-28-Zubehör.

Sind die Tischbeine im Lieferumfang enthalten?
Ja, 4 PROFI Tischbeine inklusive Stellfüße sind im Lieferumfang enthalten.

Kann der Tisch später erweitert werden?
Ja, durch System-28-Zubehör wie Anschläge, Spannwinkel, U-Profile, Bolzen und weitere Erweiterungen.

Eignet sich der Tisch für Serienfertigung?
Ja, die PROFI Serie wurde speziell für wiederholgenaue Serienfertigung und professionelle Werkstattprozesse entwickelt.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und dadurch besonders widerstandsfähig.

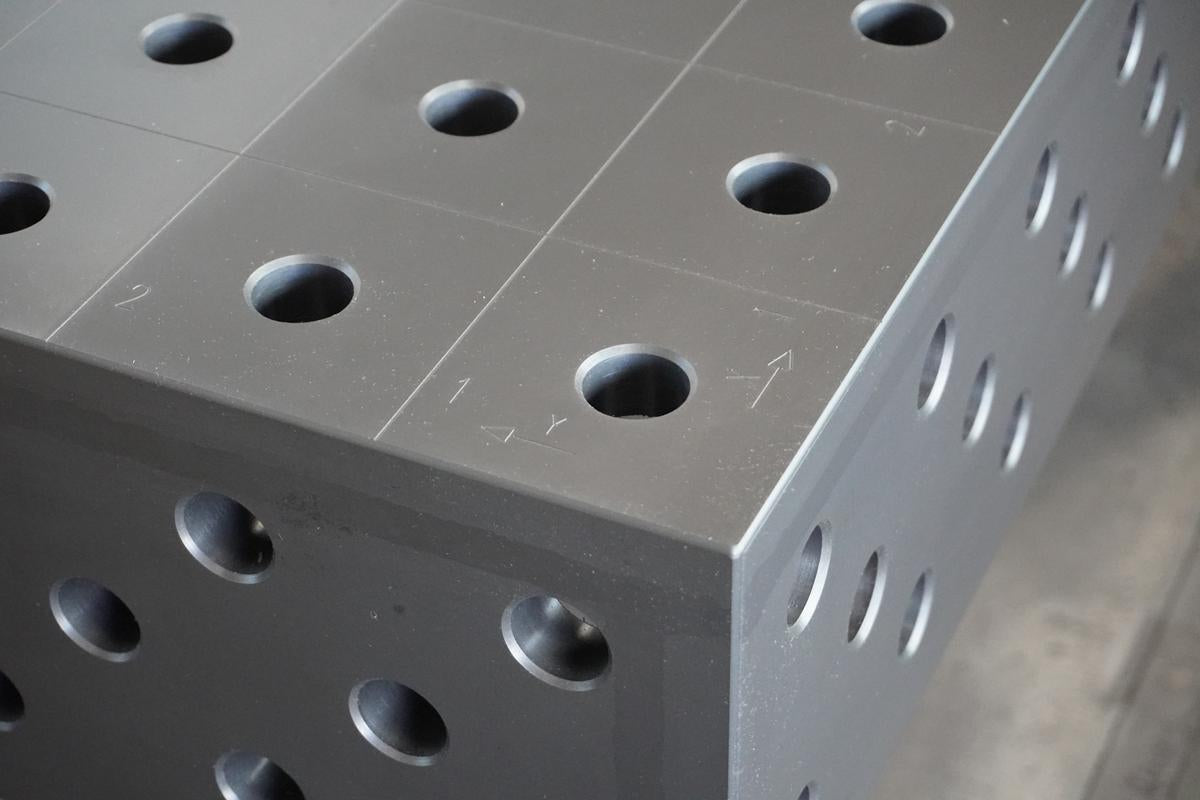

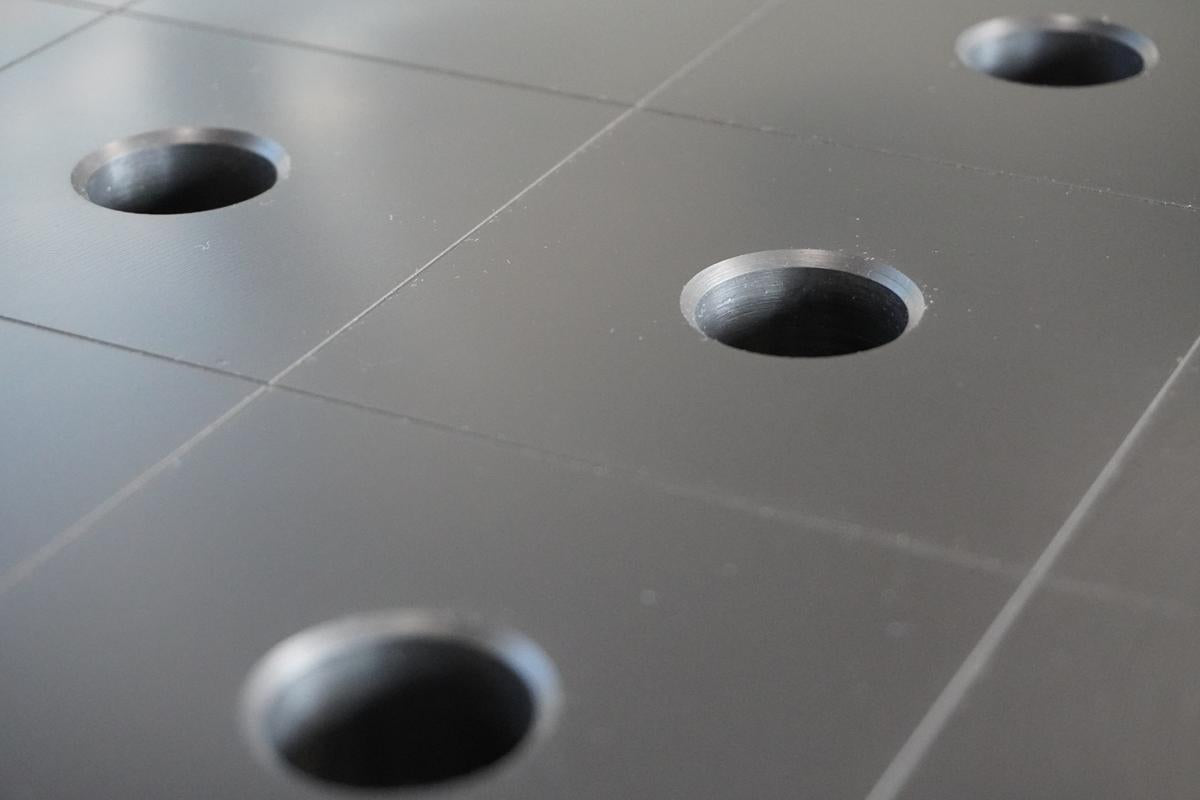

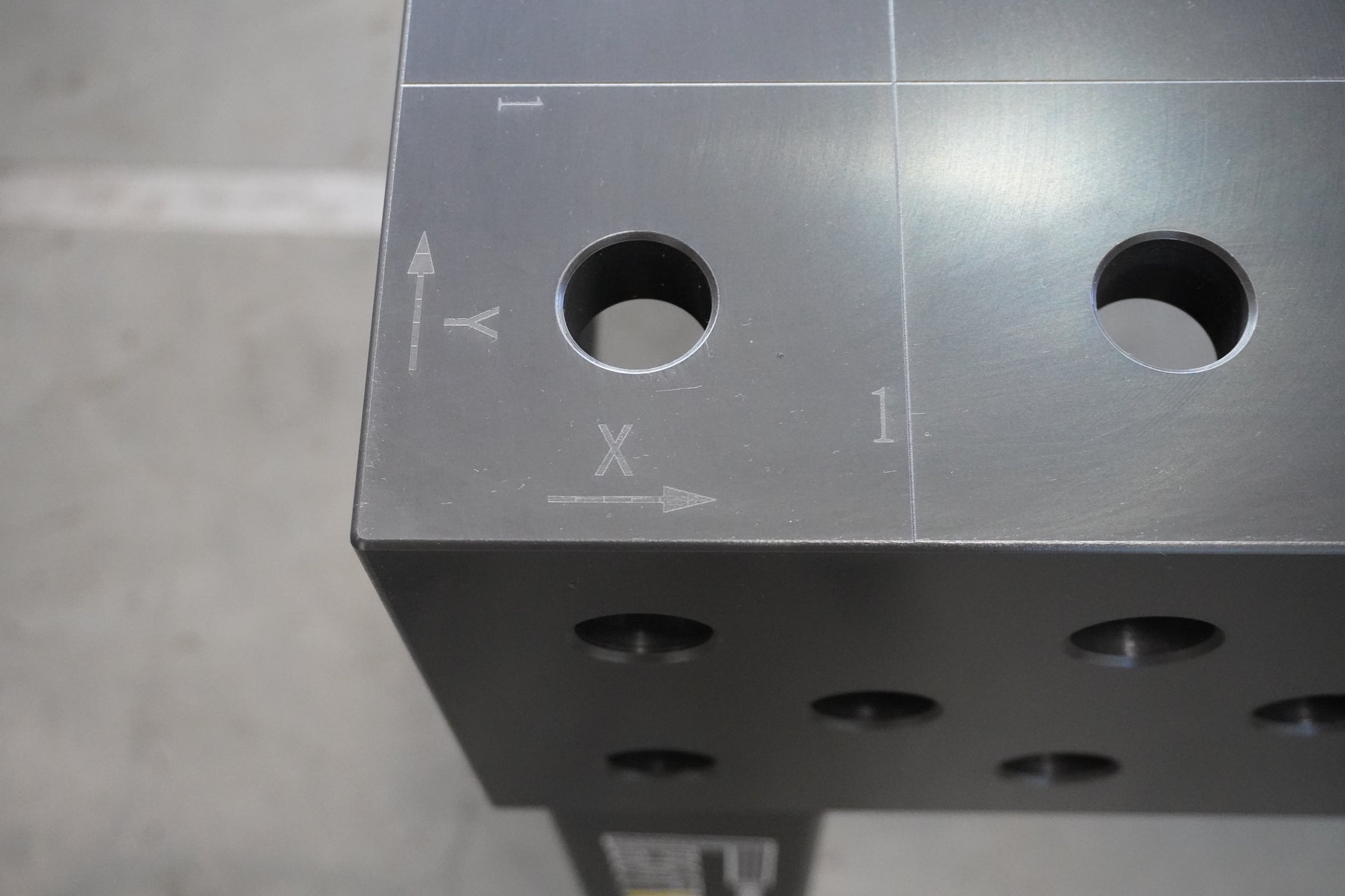

Warum ist das Lochraster mit Gravur wichtig?
Die Gravur unterstützt eine klare Orientierung auf der Arbeitsfläche und erleichtert wiederholgenaue Positionierungen im System 28.
