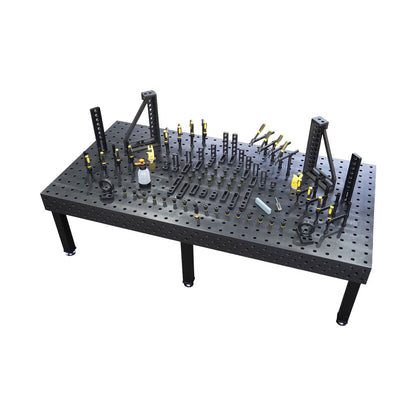

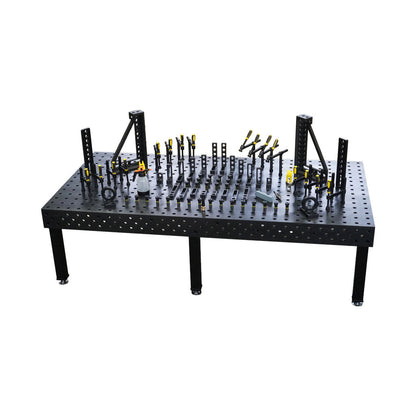

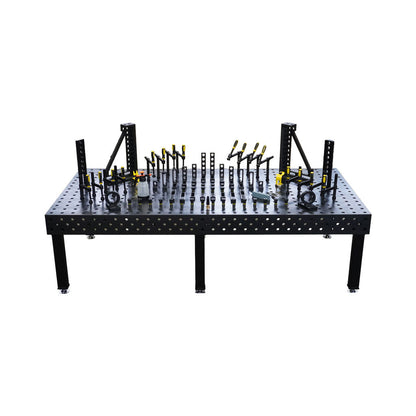

Schweißtisch 3000×1500 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 80-tlg. PROFI Spannset

Professioneller System 28 Schweißtisch mit erweitertem Spannsystem für Serienfertigung, Vorrichtungsbau und schwere Schweißkonstruktionen

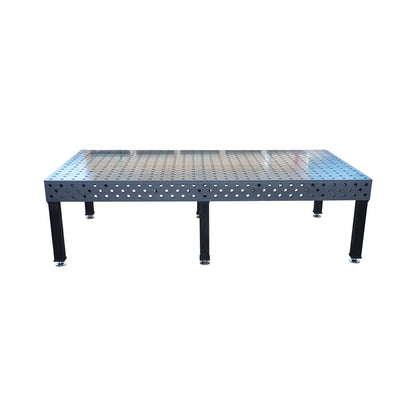

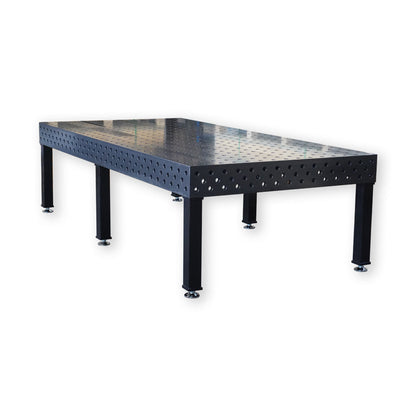

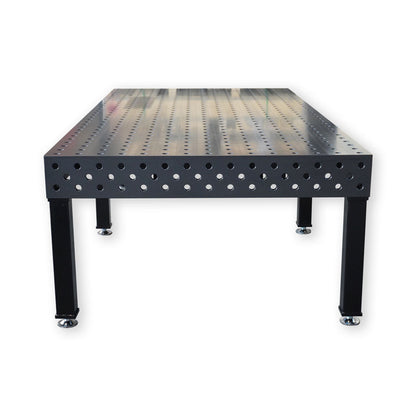

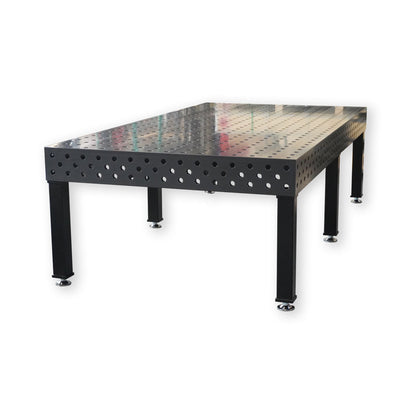

Der 3D Schweißtisch PROFI Ø28 mit den Abmessungen 3000 × 1500 × 200 mm wurde für professionelle Werkstätten, industrielle Fertigungsbereiche und schwere Schweißkonstruktionen entwickelt, bei denen maximale Präzision, Belastbarkeit und Wiederholgenauigkeit gefordert werden.

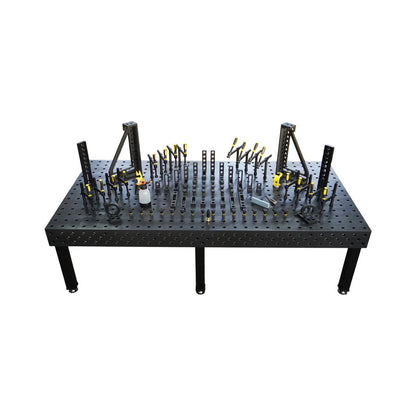

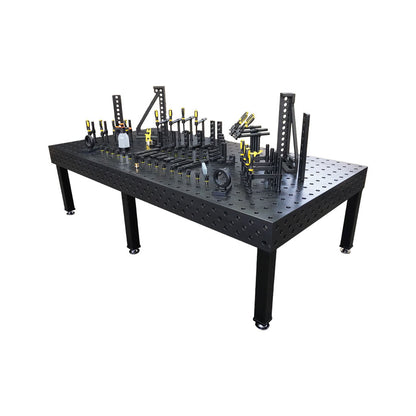

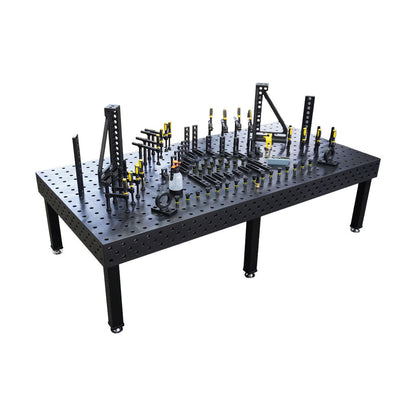

Dieses Komplettsystem kombiniert einen großformatigen Schweißtisch System 28 mit einem umfangreichen 80-tlg. PROFI Spannset D28×50 mm und schafft damit eine professionelle Arbeitsplattform für modulare Spann- und Positionieraufgaben.

Durch die Kombination aus massiver 25 mm Tischplatte, präziser CNC-Bearbeitung, widerstandsfähiger plasmanitrierter Oberfläche und professioneller Spanntechnik eignet sich dieses System ideal für Serienfertigung, Vorrichtungsbau, Serienarbeiten, industrielle Montageprozesse und großformatige Schweißkonstruktionen.

Vorteile des PROFI D28 Schweißtisches mit Spannset

• Großformatige Arbeitsfläche für schwere Konstruktionen
• Professionelles System 28 Spannsystem
• 80-tlg. PROFI Spannset inklusive
• 25 mm massive Tischplatte
• Plasmanitrierte Oberfläche für hohe Belastbarkeit
• Ideal für Serienfertigung und wiederkehrende Arbeiten
• Präzise CNC-gefräste Arbeitsfläche
• Kompatibel mit allen gängigen D28 Spannmitteln

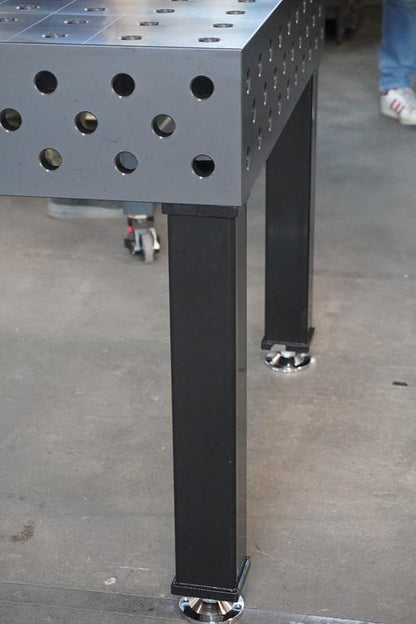

• 6 Tischbeine für maximale Stabilität
• Perfekt für modulare Spann- und Positioniersysteme

Technische Daten – Schweißtisch

• Artikelnummer Set: 4029720
• EAN: 4262442719841
• Abmessungen: 3000 × 1500 × 200 mm
• Materialstärke: 25 mm
• Material: S355 J2+N
• Oberfläche: plasmanitriert

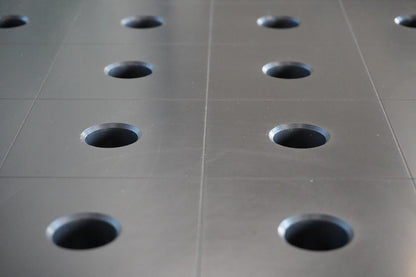

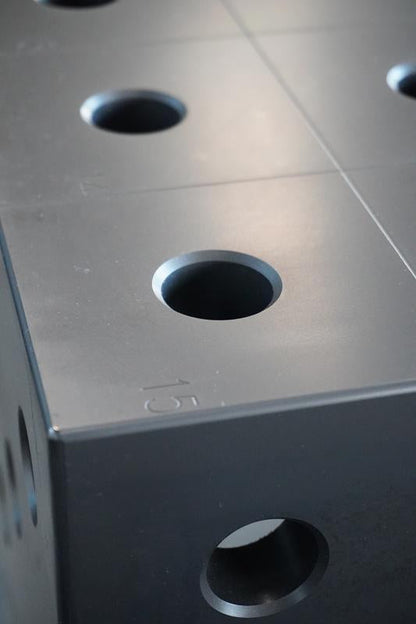

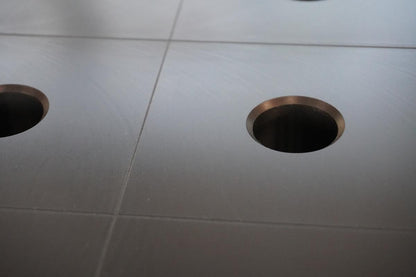

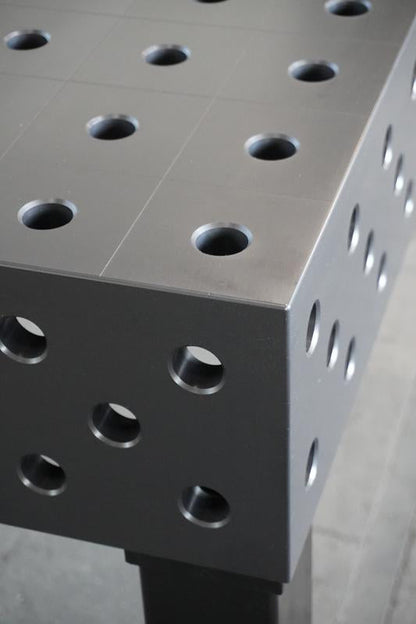

• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm
• Tischbeine: 6 Stück
• Tischhöhe: 850–950 mm
• Gewicht ohne Beine: ca. 1350 kg
• Gewicht mit 6 Beinen: ca. 1410 kg
• Lieferzeit: ca. 15-20 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

80-tlg. PROFI Spannset D28×50 mm

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert.

Gesamtgewicht Spannset: ca. 146,8 kg

Gesamtgewicht Komplettsystem

• Schweißtisch inkl. 6 Beine: ca. 1410 kg
• 80-tlg. PROFI Spannset: ca. 146,8 kg
• Gesamtgewicht: ca. 1557 kg

Lieferumfang

• 3D Schweißtisch PROFI Ø28 plasmanitriert
• 6 Tischbeine inkl. Stellfüße
• 80-tlg. PROFI Spannset D28×50 mm

Empfohlenes Zubehör

Das enthaltene Spannset kann jederzeit durch zusätzliche Spannwinkel, Anschläge, Verlängerungen, U-Profile und weiteres System 28 Zubehör erweitert werden.

Typische Einsatzbereiche

• Schweiß- & Vorrichtungsbau
• Metallbau & Stahlbau
• Serien- und Kleinserienfertigung
• Präzise Spann- & Positionierarbeiten
• Industrielle Produktionsumgebungen

FAQ – Häufig gestellte Fragen

Ist der Tisch mit allen D28-Systemen kompatibel?
Ja, vollständig kompatibel mit allen gängigen Ø28-Spannsystemen und Zubehörteilen.

Warum Plasmanitrierung statt Beschichtung?
Die Härte entsteht im Material selbst – keine Abplatzungen, kein Nachlackieren und maximale Lebensdauer.

Kann der Tisch später erweitert werden?
Ja, durch Anschläge, Winkel, Verlängerungen, U-Profile und weiteres D28-Zubehör.

Ist der Tisch für schwere Bauteile geeignet?
Ja, die 25-mm-Platte und 6 Tischbeine sind für hohe Dauerlasten und schwere Konstruktionen ausgelegt.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und besonders widerstandsfähig gegen Verschleiß.
