Kategorie: Schweißtisch-Sets D28

Schweißtisch-Sets D28 – Tische mit passender Spanntechnik vergleichen

In dieser Kollektion finden Sie Schweißtische im System 28, die mit ausgewählten Spannwinkeln, umfangreichen Spannsets oder einem Werkzeugwagen kombiniert werden können. Damit wählen Sie nicht nur die passende Tischgröße, sondern auch den Ausstattungsumfang für Ihre Spann-, Montage- und Schweißarbeiten.

Das Sortiment umfasst konfigurierbare PREMIUM D28 Schweißtische mit optionalem 6-teiligem Spannwinkel-Set sowie PROFI D28 Komplettlösungen mit 40-, 60-, 80- oder 102-teiligem Spannset.

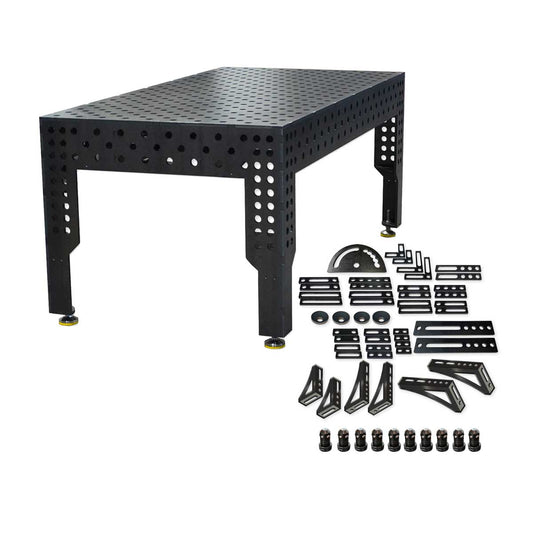

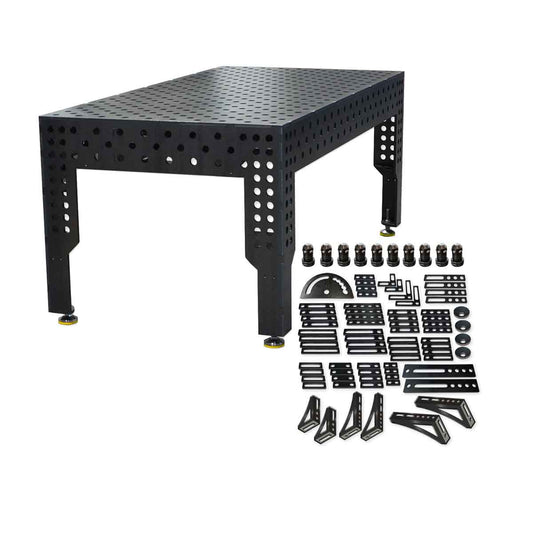

PREMIUM D28 mit optionalem 6-teiligem Spannwinkel-Set

Die PREMIUM Modelle dieser Kollektion besitzen eine 12 mm starke Tischplatte, 200 mm hohe Seitenflächen und ein 28-mm-Lochsystem. Bei den hier angebotenen Ausführungen kann zusätzlich ein 6-teiliges Spannwinkel-Set gewählt werden.

Das Set erweitert den Schweißtisch um Spannwinkel in mehreren Abmessungen für rechtwinklige Aufbauten, seitliche Positionierungen und unterschiedliche Werkstückhöhen. Es handelt sich um eine gezielte Spannwinkel-Zusammenstellung und nicht um ein vollständiges 40- oder 60-teiliges Werkzeugset.

• 12 mm starke Tischplatte
• 200 mm hohe Seitenflächen mit D28-Bohrungen
• 100 × 100 mm Lochraster
• PREMIUM-Oberfläche
• je nach Auswahl ohne oder mit 6-teiligem Spannwinkel-Set
• je nach Produkt als Bausatz oder geschweißte Ausführung erhältlich

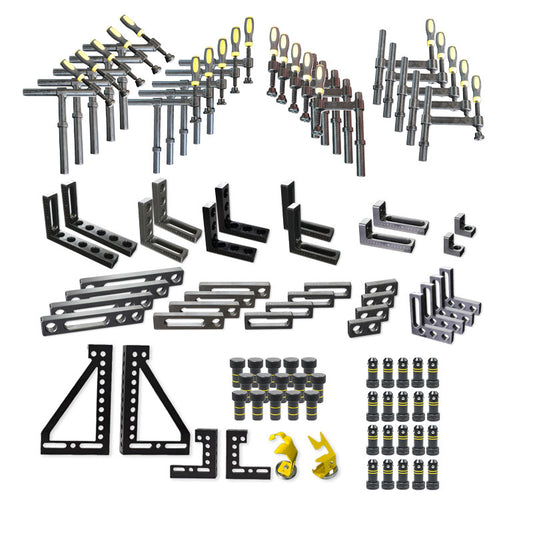

PROFI D28 Schweißtisch-Sets mit plasmanitrierter Oberfläche

Die PROFI Komplettlösungen kombinieren einen D28 Schweißtisch mit 25 mm starker Tischplatte und einem fest definierten Spannset. Die Arbeitsflächen sind plasmanitriert und für kompatible Spanntechnik im System 28 ausgelegt.

Zur Auswahl stehen unterschiedliche Setgrößen. Je größer das Set, desto breiter ist in der Regel die Auswahl an enthaltenen Bolzen, Zwingen, Anschlägen, Spannwinkeln und ergänzenden Komponenten. Maßgeblich bleibt jedoch immer die konkrete Stückliste des jeweiligen Produkts.

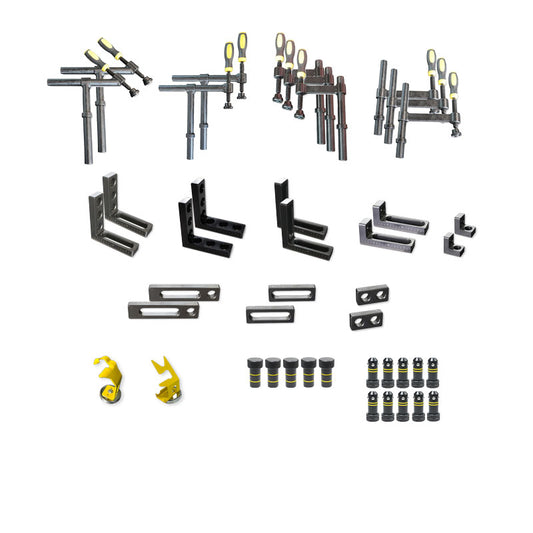

• 40-tlg. PROFI Spannset: kompakter Einstieg in eine kombinierte Tisch- und Spannlösung

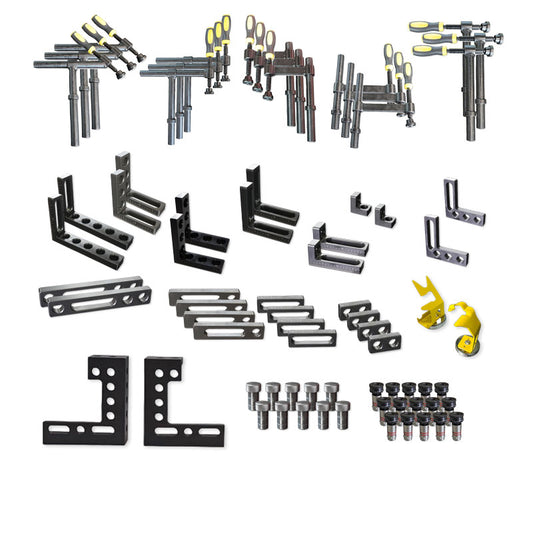

• 60-tlg. PROFI Spannset: erweiterte Auswahl für unterschiedliche Spannaufgaben

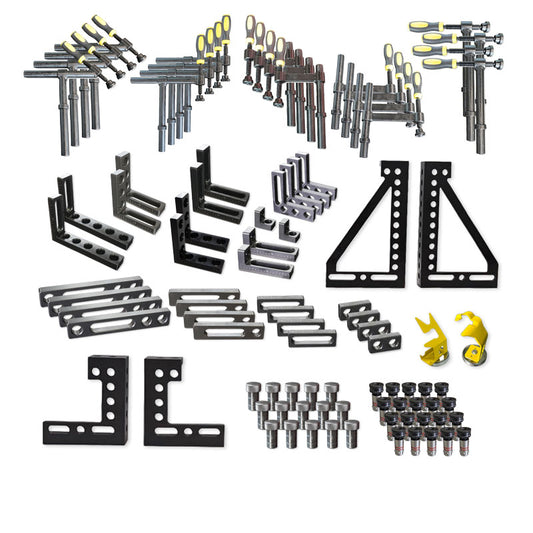

• 80-tlg. PROFI Spannset: umfangreichere Ausstattung für vielseitige Aufbauten
• 102-tlg. PROFI Spannset: größte Setausführung dieser Kollektion, ergänzt um einen Werkzeugwagen

Die Zahl im Produktnamen bezeichnet den Gesamtumfang des jeweiligen Angebots. Sie sagt allein noch nicht aus, welche Werkzeugtypen in welcher Stückzahl enthalten sind. Vergleichen Sie deshalb vor der Bestellung die vollständige Produktliste.

Welches D28 Schweißtisch-Set passt zu Ihrer Werkstatt?

PREMIUM mit Spannwinkel-Set

Diese Variante eignet sich für Käufer, die einen in Deutschland gefertigten PREMIUM D28 Schweißtisch benötigen und gezielt mit mehreren Spannwinkeln starten möchten.

Sie ist besonders interessant, wenn bereits weitere kompatible D28 Bolzen, Zwingen oder Anschläge vorhanden sind und nur die Winkelkomponente ergänzt werden soll.

PROFI mit 40-teiligem Spannset

Das 40-teilige Set bietet eine kompaktere Komplettlösung aus PROFI Tisch und ausgewählter Spanntechnik. Es eignet sich für Anwender, die direkt mit mehreren grundlegenden Werkzeugtypen beginnen möchten.

PROFI mit 60- oder 80-teiligem Spannset

Diese Ausführungen erweitern den verfügbaren Werkzeugumfang. Sie sind sinnvoll, wenn mehrere Werkstücke, unterschiedliche Geometrien oder parallele Spannaufbauten bearbeitet werden sollen.

PROFI mit 102-teiligem Spannset und Werkzeugwagen

Die 102-teilige Ausführung verbindet Tisch, umfangreiche Spanntechnik und Werkzeugorganisation. Der Werkzeugwagen erleichtert die geordnete Aufbewahrung der enthaltenen Systemkomponenten in der Nähe des Arbeitsplatzes.

12 mm PREMIUM oder 25 mm PROFI?

PREMIUM und PROFI unterscheiden sich nicht nur durch den Umfang des mitgelieferten Zubehörs. Auch Tischplatte und Oberfläche sind unterschiedlich ausgeführt.

Die Materialstärke allein bestimmt nicht, welche Ausführung für eine konkrete Anwendung geeignet ist. Berücksichtigen Sie zusätzlich Tischgröße, Werkstückgeometrie, Spannaufbau, vorhandenes Zubehör und den tatsächlich benötigten Setumfang.

Auf die Bolzen- und Werkzeugkombination achten

Die Bezeichnung D28 bestätigt den gemeinsamen Lochdurchmesser, aber nicht automatisch die Eignung jeder beliebigen Bolzen- und Werkzeugkombination.

Für eine passende Verbindung müssen insbesondere berücksichtigt werden:

• Materialstärke der Tischplatte
• Materialstärke des eingesetzten Werkzeugs
• kombinierte Gesamtdicke
• Spannbereich oder wirksame Klemmlänge des Bolzens
• Bauform und Auflage des Werkzeugs

Bei einem PROFI Tisch mit 25 mm Tischplatte und entsprechend dimensioniertem PROFI Werkzeug können andere Bolzen erforderlich sein als bei einem PREMIUM Tisch mit 12 mm Tischplatte. Übernehmen Sie deshalb die Bolzenauswahl nicht ungeprüft von einem anderen Set.

Setumfang statt Produktbild vergleichen

Produktbilder dienen der Darstellung der jeweiligen Lösung und können mehrere Werkzeuge oder Anwendungsbeispiele zeigen. Für den tatsächlichen Lieferumfang sind ausschließlich der Produkttitel, die gewählte Variante und die ausdrücklich aufgeführte Stückliste maßgeblich.

Prüfen Sie insbesondere:

• ob der Tisch mit oder ohne Set angeboten wird
• welche Spannwerkzeuge enthalten sind
• welche Bolzentypen und Abmessungen mitgeliefert werden
• ob Tischbeine und Stellfüße enthalten sind
• ob ein Werkzeugwagen Bestandteil des Angebots ist
• ob Bausatz oder geschweißte Ausführung gewählt wurde

Bausatz und geschweißte Ausführung unterscheiden

Bei einem Bausatz wird die Tischplattform ungeschweißt geliefert und muss fachgerecht ausgerichtet und verschweißt werden. Dafür sind geeignete Arbeitsmittel und entsprechende Schweißkenntnisse erforderlich.

Bei einer geschweißten Ausführung ist die Tischplattform bereits verschweißt. Die Montage weiterer Komponenten, das Aufstellen und das Nivellieren können dennoch erforderlich sein.

Die Bezeichnung „geschweißt“ bedeutet daher nicht automatisch, dass der komplette Arbeitsplatz ohne weitere Montage sofort eingesetzt werden kann.

D28 Sets gezielt erweitern

Ein vorhandenes Schweißtisch-Set kann später mit kompatiblen D28 Komponenten ergänzt werden. Wählen Sie zusätzliche Werkzeuge nach Aufgabe und technischer Eignung aus.

• Bolzen und Kugelsperrbolzen D28
• Zwingen D28
• Anschläge D28
• Winkel und Spannwinkel D28
• Weiteres Zubehör D28
• Alle Werkzeuge D28

Weitere Tische ohne vorgegebenen Setumfang finden Sie bei den Schweißtischen D28.

Einen Überblick über alle Produktbereiche bietet die System-28-Kollektion.

Vor der Bestellung kontrollieren

• PREMIUM oder PROFI
• 12 mm oder 25 mm Tischplatte
• PREMIUM-Oberfläche oder plasmanitrierte Oberfläche
• Tischgröße und Seitenhöhe
• Bausatz oder geschweißte Ausführung
• ohne Set, 6-tlg., 40-tlg., 60-tlg., 80-tlg. oder 102-tlg.
• enthaltene Bolzen, Zwingen, Anschläge und Winkel
• Spannbereich der enthaltenen Bolzen
• Werkzeugwagen enthalten oder separat
• Transport-, Entlade- und Aufstellbedingungen

Häufige Fragen zu Schweißtisch-Sets D28

Sind alle Produkte dieser Kollektion komplette Schweißtisch-Sets?

Die Kollektion soll Tische mit ausgewählter Spanntechnik bündeln. Prüfen Sie dennoch bei jedem Produkt, ob ein Set fest enthalten oder nur als Variante auswählbar ist.

Ist das 6-teilige PREMIUM Set mit einem 40-teiligen PROFI Set vergleichbar?

Nein. Das 6-teilige PREMIUM Set ist eine gezielte Spannwinkel-Zusammenstellung. Die PROFI Sets enthalten einen breiteren Umfang verschiedener Spann- und Positionierwerkzeuge.

Ist bei jedem PREMIUM Tisch das Spannwinkel-Set enthalten?

Nein. Bei den konfigurierbaren PREMIUM Modellen muss die Variante mit Set ausdrücklich ausgewählt werden.

Welche PROFI Setgrößen stehen zur Auswahl?

Die Kollektion umfasst PROFI Komplettlösungen mit 40-, 60-, 80- und 102-teiligem Spannset.

Bei welchem Set ist ein Werkzeugwagen enthalten?

Der Werkzeugwagen ist bei der 102-teiligen PROFI Ausführung ausdrücklich Bestandteil des Angebots.

Kann jedes D28 Werkzeug mit jedem Tisch dieser Kollektion verwendet werden?

Nicht automatisch. Neben dem Lochdurchmesser müssen Materialstärke, Werkzeuggeometrie und Spannbereich der Bolzen zur jeweiligen Kombination passen.

Welche Oberfläche besitzen die PREMIUM Tische?

Die PREMIUM Tische besitzen die PREMIUM-Oberfläche. Sie ist nicht plasmanitriert.

Welche Oberfläche besitzen die PROFI Tische?

Die in dieser Kollektion angebotenen PROFI D28 Tische besitzen eine plasmanitrierte Oberfläche.

Wo werden die Produkte gefertigt?

PREMIUM Schweißtische und Werkzeugwagen werden in Deutschland gefertigt. Produkte der PROFI-Serie werden bei ausgewählten internationalen Fertigungspartnern hergestellt.
